使用範囲
標準材質 | |||
材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
NBR(RN819) FKM[RF903] |
- | 1 | ー25~100 [ー5~150] |
材質番号・温度欄の[ ]内はFKM素材です。
特徴
金属環焼付け外周ゴム被覆タイプのダストシールです。
外部からの塵埃の侵入を防止してパッキンや軸受を保護します。
SDBスクレーパは主として、切削油など外部からの液体侵入防止を目的として使用できます。
外部からの塵埃の侵入を防止してパッキンや軸受を保護します。
SDBスクレーパは主として、切削油など外部からの液体侵入防止を目的として使用できます。
寸法表
使用上の注意
- 1)防塵のみを目的とする場合には従来のダストシールの中から用途にあったものを選定してください。
- 2)ロッド表面の油膜を掻き取る能力が高いため、一般の油圧・空気圧シリンダ用ダストシールとして使用した場合、内部の潤滑油やグリースを外部に掻き出すことがありますので注意が必要です。
- 3)止め輪方式と押え板方式でご使用になる場合は、装着時のハウジングからの浮き上がり防止のため、ダストシール外周面およびハウジング内面にグリースなどの潤滑剤を絶対に塗布しないでください。圧力方式でご使用になる場合は、ダストシール外周面にグリースをうすく塗布してください。
- 4)軸を挿入する際は、リップ部の傷つきを防止するため、ダストシール内周面および軸表面にグリースを塗布してください。

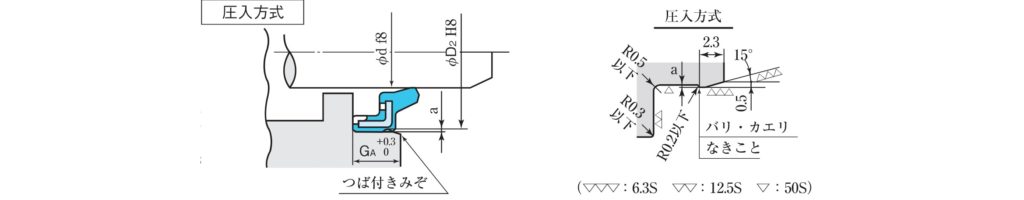

指示コード | GA | a |
---|---|---|
8~16 | 5.5 | 0.25 |
18~30 | 6.5 | |
32~50 | 8.0 | |
56 | 9.0 | 0.35 |

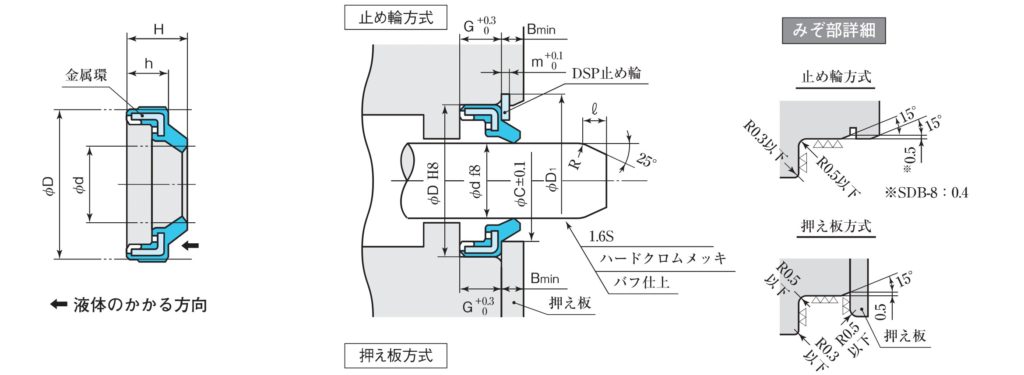

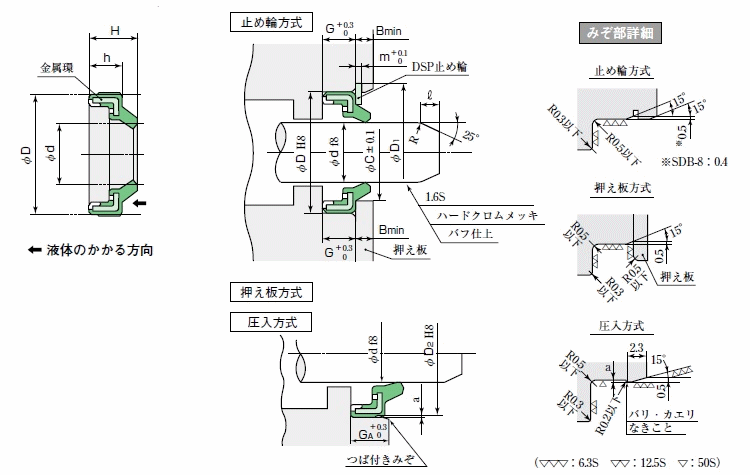

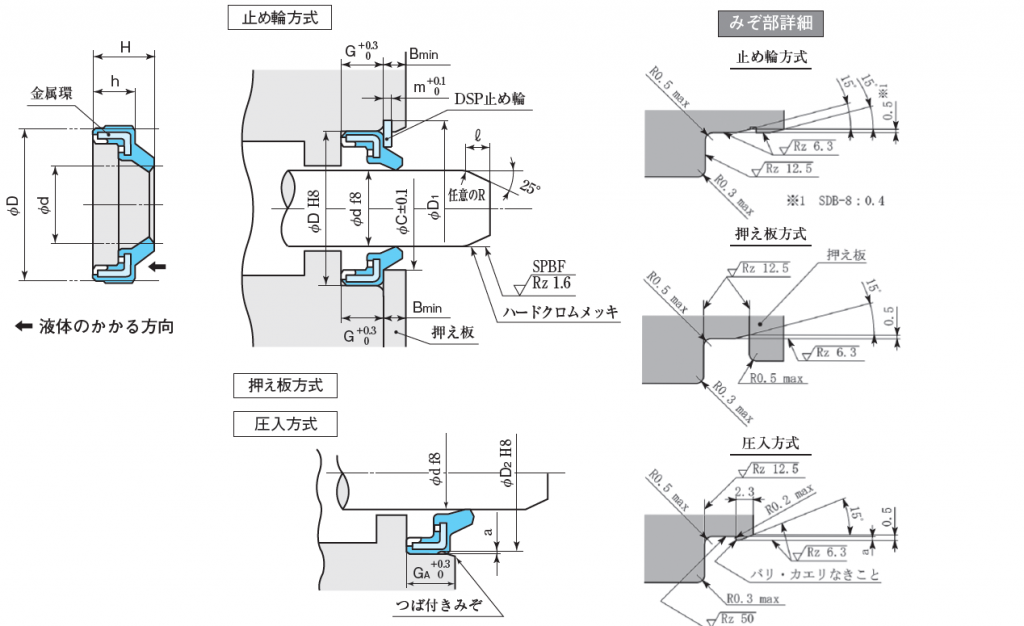

スクレーパおよびみぞ寸法(単位:mm) | 指示コード | 互換SCB スクレーパ |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | D | H | h | G | B | D1 | D2 | m | C | 標準 (RN819) |
塩素系用 (RF 903) |
止め輪 | ||
8 | 18 | 7.5 | 4.8 | 5 | 3.5 | 18.8±0.1 | 17.8 | 0.7 | 14.9 | 2 | SDB-8 | SDB-8F | DSP-8 | SCB-8 |
10 | 20 | 7.5 | 4.8 | 5 | 3.5 | 21 ±0.1 | 19.8 | 0.7 | 16.9 | 2 | SDB-10 | SDB-10F | DSP-10 | SCB-10 |
12 | 22 | 7.5 | 4.8 | 5 | 3.5 | 23 ±0.1 | 21.8 | 0.7 | 18.9 | 2 | SDB-12 | SDB-12F | DSP-12 | SCB-12-1* |
14 | 24 | 7.5 | 4.8 | 5 | 3.5 | 25 ±0.1 | 23.8 | 0.7 | 20.9 | 2 | SDB-14 | SDB-14F | DSP-14 | SCB-14 |
16 | 26 | 7.5 | 4.8 | 5 | 3.5 | 27 ±0.1 | 25.8 | 0.7 | 22.9 | 2 | SDB-16 | SDB-16F | DSP-16 | SCB-16 |
18 | 30 | 9 | 5.8 | 6 | 4.5 | 31.5±0.1 | 29.8 | 0.8 | 26.3 | 2 | SDB-18 | SDB-18F | DSP-18 | SCB-18 |
20 | 32 | 9 | 5.8 | 6 | 4.5 | 33.5±0.1 | 31.8 | 0.8 | 28.3 | 2 | SDB-20 | SDB-20F | DSP-20 | SCB-20 |
22.4 | 34.4 | 9 | 5.8 | 6 | 4.5 | 35.9±0.1 | 34.2 | 0.8 | 30.7 | 2 | SDB-22.4 | SDB-22.4F | DSP-22.4 | SCB-22.4 |
25 | 37 | 9 | 5.8 | 6 | 4.5 | 38.5±0.1 | 36.8 | 0.8 | 33.3 | 2 | SDB-25 | SDB-25F | DSP-25 | SCB-25 |
28 | 40 | 9 | 5.8 | 6 | 4.5 | 41.5±0.1 | 39.8 | 0.8 | 36.3 | 2 | SDB-28 | SDB-28F | DSP-28 | SCB-28 |
30 | 42 | 9 | 5.8 | 6 | 4.5 | 43.5±0.1 | 41.8 | 0.8 | 38.3 | 2 | SDB-30 | SDB-30F | DSP-30 | SCB-30 |
32 | 44 | 10 | 6.8 | 7 | 4.5 | 45.5±0.1 | 43.8 | 0.8 | 40.3 | 3 | SDB-32 | SDB-32F | DSP-32 | SCB-32 |
35.5 | 47.5 | 10 | 6.8 | 7 | 4.5 | 49.5±0.15 | 47.3 | 1.0 | 43.8 | 3 | SDB-35.5 | SDB-35.5F | DSP-35.5 | SCB-35.5 |
40 | 52 | 10 | 6.8 | 7 | 4.5 | 54 ±0.15 | 51.8 | 1.0 | 48.3 | 3 | SDB-40 | SDB-40F | DSP-40 | SCB-40 |
45 | 57 | 10 | 6.8 | 7 | 4.5 | 59 ±0.15 | 56.8 | 1.0 | 53.3 | 3 | SDB-45 | SDB-45F | DSP-45 | SCB-45 |
50 | 62 | 10 | 6.8 | 7 | 4.5 | 64 ±0.15 | 61.8 | 1.0 | 58.3 | 3 | SDB-50 | SDB-50F | DSP-50 | SCB-50 |
56 | 70 | 11 | 7.7 | 8 | 5 | 72.5±0.15 | 69.6 | 1.1 | 65.5 | 3 | SDB-56 | SDB-56F | DSP-56 | SCB-56 |
- ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
- ★表中、指示コードの文字が青色の製品は在庫しております。
- ★ダストシールの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
また、金型が廃棄されている場合は型代が必要となります。 - ★C形止め輪などほかの止め輪は使用できませんのでご注意ください。
- ★ダストシールは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
- ★互換SCBスクレーパの在庫、金型の有無に関しては、SCBスクレーパをご参照ください。
- ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
