パッキン構成例

Thechnical information

油圧シリンダ

油圧シリンダをタイプ別に、最も標準的なパッキンの組合せで構成してみました。

(以下の図はパッキン類の構成配置を示すものでシリンダの構造設計を示すものではありません。)

5MPa以下{50kgf/cm²以下}

①ピストンパッキン:OSYパッキン
②ピストン軸受:SWAウェアリング
③ロッドパッキン:SKY(RNY)パッキン
④ダストシール:SDR(SCB・SCK)スクレーパ
⑤クッションシール:KCSクッションシール

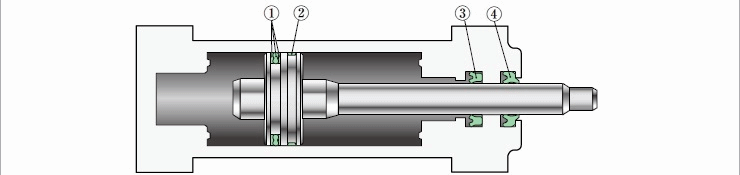

14MPa以下{140kgf/cm²以下}

①ピストンパッキン:SKY(RGY)パッキン(バック付)
②ピストン軸受:SWウェアリング
③ロッドパッキン:SKY(RNY)パッキン(バック付)
④ダストシール:SCB(SDR・SCK)スクレーパ

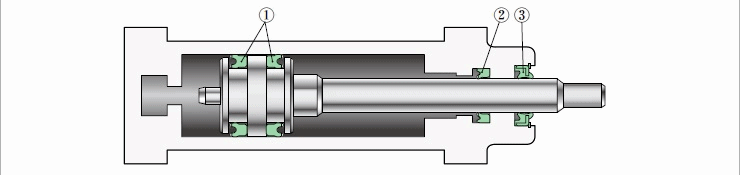

17.5MPa以下{175kgf/cm²以下}

①ピストンパッキン:GPYパッキン
②ロッドパッキン:GNYパッキン
③ダストシール:SCB(SDR・SCK)スクレーパ

21MPa以下{210kgf/cm²以下}

①ピストンパッキン:SKY(RGY)パッキン
②ピストン軸受:エスリーブ(WPB)
③ロッドパッキン:SKY(RNY)パッキン
④ロッド軸受:エスリーブ(WRB)
⑤ダストシール:SCB(SDR・SCK)スクレーパ

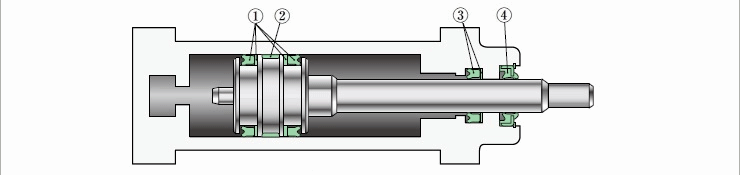

25MPa以下{250kgf/cm²以下}

①ピストンパッキン:GPYパッキン(バック付)
②ピストン軸受:SWウェアリング
③ロッドパッキン:GNYパッキン(バック付)
④ダストシール:SCB(SDR・SCK)スクレーパ

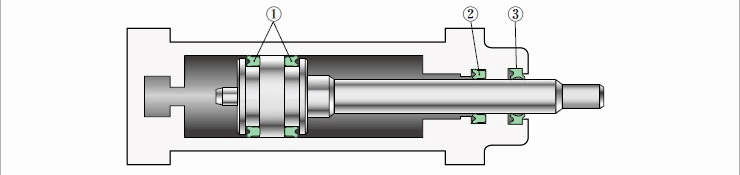

14MPa以下{140kgf/cm²以下}

①ピストンパッキン:SKY(RGY)パッキン
②ロッドパッキン:SKY(RNY)パッキン
③ダストシール:SDR(SCB・SCK)スクレーパ

14MPa以下{140kgf/cm²以下}

①ピストンパッキン:HSDパッキン(バック付)
②ピストン軸受:SWAウェアリング
③ロッドパッキン:SKY(RNY)パッキン
④ダストシール:SDR(SCB・SCK)スクレーパ

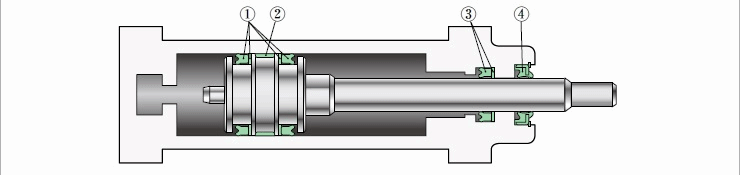

17.5MPa以下{175kgf/cm²以下}

①ピストンパッキン:GPYパッキン(バック付)
②ピストン軸受:SWウェアリング
③ロッドパッキン:GNYパッキン(バック付)
④ダストシール:SCB(SDR・SCK)スクレーパ

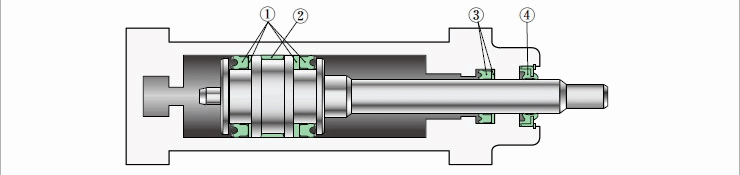

21MPa以下{210kgf/cm²以下}

①ピストンパッキン:SKY(RGY)パッキン(バック付)
②ピストン軸受:SWウェアリング
③ロッドパッキン:SKY(RNY)パッキン(バック付)
④ダストシール:SCB(SDR・SCK)スクレーパ

エアシリンダ

空気圧シリンダおよびエアハイドロシリンダをタイプ別に、最も標準的なパッキンの組合せで構成してみました。

(以下の図はパッキン類の構成配置を示すものでシリンダの構造設計を示すものではありません。)

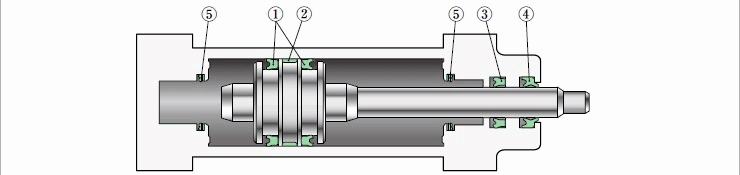

エアシリンダ

①ピストンパッキン:PGYパッキン
②ピストン軸受:SWAウェアリング
③ロッドパッキン:PNYパッキン
④ダストシール:SFR(SDR)スクレーパ
⑤クッションシール:PCSクッションシール

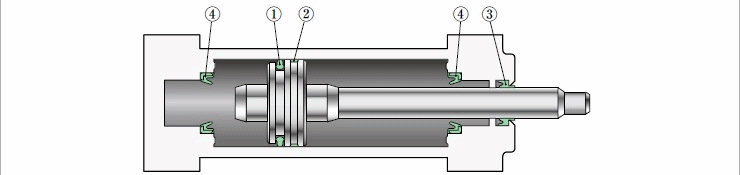

エアシリンダ

①ピストンパッキン:PSD(PPD)パッキン
②ピストン軸受:SWBウェアリング
③ロッドパッキン兼ダストシール:PDUパッキン
④クッションシール:PCSクッションシール

エアシリンダ

①ピストンパッキン:PPY(MYP)パッキン
②ロッドパッキン:PRY(MYR)パッキン
③ダストシール:SERスクレーパ

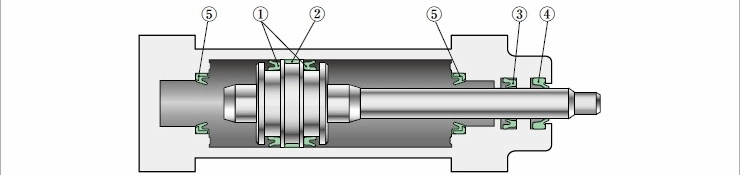

エアハイドロシリンダ

①ピストンパッキン:OSYパッキン
②ピストン軸受:SWB(SWA)ウェアリング
③ロッドパッキン:SKYパッキン
④ダストシール:SDR(SCB)スクレーパ
⑤クッションシール:YCSクッションシール
