設計工作上のチェックポイント

Thechnical information

シリンダの構成部品の中でパッキン類は最もやわらかく、傷つきやすい材質でできています。
そして、パッキンはシリンダの性能、寿命に大きな影響を及ぼす要素のひとつです。
そのため、パッキンの接する装着環境の設計・工作・組立に細心の注意を払うことが、シリンダの性能・寿命の向上に役立ち、また、思わぬクレームの煩わしさから解放してくれます。

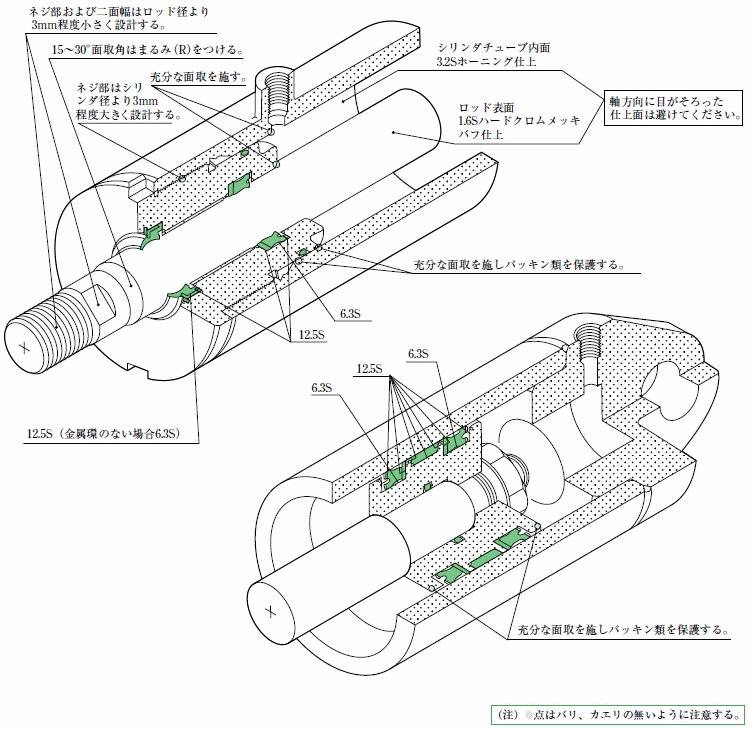

これらは、いずれも設計・工作中におけるごく初歩的な事柄ですが、それだけに見落としやすく、しかも、致命的なクレームにつながります。これらのミスとクレームの現象をまとめると、以下のようになります。
