SCBスクレーパ - 阪上製作所

SCBスクレーパ（ロッド専用）

標準材質： NBR(RN807)

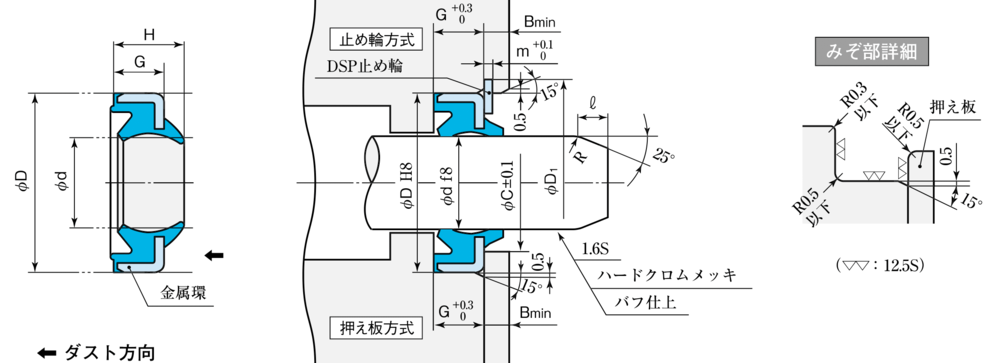

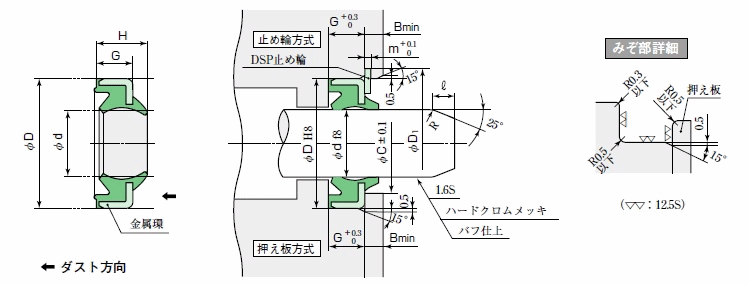

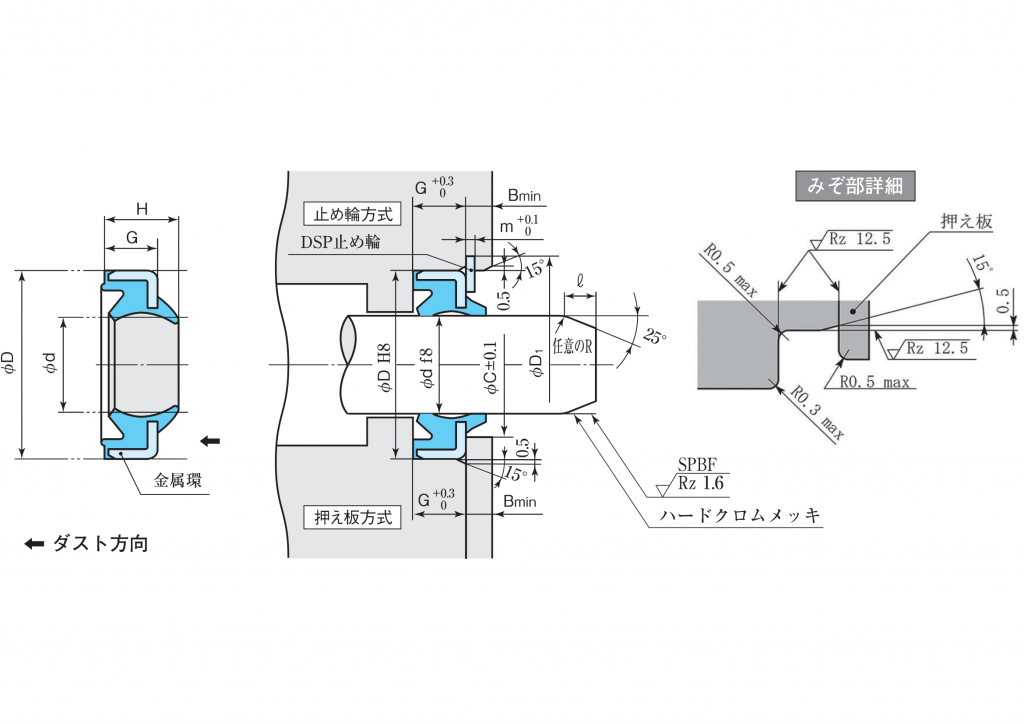

断面形状

使用範囲

標準材質
材質番号	常用最高圧力 MPa {kgf/㎠}	最高速度 (m/s)	温度 (℃)
NBR(RN807)	-	1	ー30～100

特徴

金属環焼付けタイプのダストシールです。みぞに圧入して装着します。
外部からの塵埃の侵入を防止してパッキンや軸受を保護します。
特に、塵、土砂、雨水などのかかる条件下で使用できます。

備考

●ダストシールは上図のように方向性があります。装着方向にご注意ください。
●装着方法についてはこちらをご参照ください。
●寸法は併用するパッキンによって異なります。併用するパッキンの寸法をご参照ください。
●ダストシール単体使用時の(L)寸法はSKYの寸法を参考にしてください。
※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
※常用はめ合い表については、こちらをご参照ください。

寸法表

スクレーパおよびみぞ寸法（単位：mm）								指示コード
d	D	H	G	C	B	D1	m	標準（RN 807）	止め輪
8	18	8	5	14	3	18.8±0.1	0.7	SCB-8	DSP-8
10	20	8	5	16	3	21 ±0.1	0.7	SCB-10	DSP-10
12	22	8	5	17	3	23 ±0.1	0.7	SCB-12-1*	DSP-12
12.5	23	8	5	19	3	24 ±0.1	0.7	SCB-12.5	DSP-12.5
14	24	8	5	19	3	25 ±0.1	0.7	SCB-14	DSP-14
15	25	8	5	21	3	26 ±0.1	0.7	SCB-15	DSP-15
16	26	8	5	21	3	27 ±0.1	0.7	SCB-16	DSP-16
18	30	9	6	24	3	31.5±0.1	0.8	SCB-18	DSP-18
20	32	9	6	26	3	33.5±0.1	0.8	SCB-20	DSP-20
22	32	9	6	28	3	33.5±0.1	0.8	SCB-22-1*	DSP-20
22	34	9	6	28	3	35.5±0.1	0.8	SCB-22	DSP-22
22.4	34.4	9	6	29.4	3	35.9±0.1	0.8	SCB-22.4	DSP-22.4
25	37	9	6	31	3	38.5±0.1	0.8	SCB-25	DSP-25
28	40	9	6	34	3	41.5±0.1	0.8	SCB-28	DSP-28
30	42	9	6	36	3	43.5±0.1	0.8	SCB-30	DSP-30
31.5	44	10	7	39	3	45.5±0.1	0.8	SCB-31.5	DSP-31.5
32	44	10	7	39	3	45.5±0.1	0.8	SCB-32	DSP-32
34	46	10	7	41	3	47.5±0.1	0.8	SCB-34-1*	DSP-34
35	47	10	7	41	3	49 ±0.15	1	SCB-35	DSP-35
35.5	47.5	10	7	42.5	3	49.5±0.15	1	SCB-35.5	DSP-35.5
40	52	10	7	46	3	54 ±0.15	1	SCB-40	DSP-40
45	57	10	7	51	3	59 ±0.15	1	SCB-45	DSP-45
50	62	10	7	56	3	64 ±0.15	1	SCB-50	DSP-50
55	69	11	8	62	4	71.5±0.15	1.1	SCB-55	DSP-55
56	70	11	8	64	4	72.5±0.15	1.1	SCB-56	DSP-56
60	74	11	8	67	4	76.5±0.15	1.1	SCB-60	DSP-60
63	77	11	8	71	4	79.5±0.15	1.1	SCB-63	DSP-63
65	79	11	8	72	4	81.5±0.15	1.1	SCB-65	DSP-65
70	84	11	8	77	4	86.5±0.15	1.1	SCB-70	DSP-70
71	85	11	8	79	4	87.5±0.15	1.1	SCB-71	DSP-71
75	89	11	8	82	4	91.5±0.15	1.1	SCB-75	DSP-75
78	92	11	8	86	4	94.5±0.15	1.1	SCB-78-1*	DSP-78
80	94	11	8	87	4	96.5±0.15	1.1	SCB-80	DSP-80
85	99	11	8	92	4	101.5±0.15	1.1	SCB-85	DSP-85
90	104	11	8	97	4	106.5±0.15	1.1	SCB-90	DSP-90
95	109	11	8	102	4	111.5±0.15	1.1	SCB-95	DSP-95
98	112	11	8	106	4	114.5±0.15	1.1	SCB-98-1*	DSP-98
100	114	11	8	107	4	116.5±0.15	1.1	SCB-100	DSP-100
105	121	12	9	113	5	125 ±0.15	1.3	SCB-105A	DSP-105A
106	120	11	8	114	5	124 ±0.15	1.3	SCB-106	DSP-106
110	126	12	9	118	5	130 ±0.15	1.3	SCB-110	DSP-110
112	128	12	9	121	5	132 ±0.15	1.3	SCB-112	DSP-112
115	131	12	9	123	5	135 ±0.15	1.3	SCB-115	DSP-115
118	134	12	9	127	5	138 ±0.15	1.3	SCB-118	DSP-118
120	136	12	9	128	5	140 ±0.15	1.3	SCB-120	DSP-120
125	141	12	9	133	5	145 ±0.15	1.3	SCB-125	DSP-125
130	146	12	9	138	5	150 ±0.15	1.3	SCB-130	DSP-130
132	148	12	9	141	5	152 ±0.2	1.3	SCB-132	DSP-132
135	155	14	10	145	5	159 ±0.2	1.3	SCB-135	DSP-135
140	160	14	10	150	5	164 ±0.2	1.3	SCB-140	DSP-140
145	165	14	10	155	5	169 ±0.2	1.3	SCB-145	DSP-145
150	170	14	10	160	6	174 ±0.2	1.3	SCB-150	DSP-150
160	180	14	10	170	6	184 ±0.2	1.3	SCB-160	DSP-160
170	190	14	10	180	6	194 ±0.2	1.3	SCB-170	DSP-170
175	195	14	10	185	6	199 ±0.2	1.3	SCB-175	DSP-175
180	200	14	10	190	6	204 ±0.2	1.3	SCB-180	DSP-180
190	215	16	12	202.5	6	219.5±0.2	1.6	SCB-190A	DSP-190A
200	225	16	12	212.5	6	229.5±0.2	1.6	SCB-200A	DSP-200A
250	274	16	12	262	6	278.5±0.2	1.6	SCB-250	DSP-250
