ソフトワイパBIHO（ピストン専用）・BIHI（ロッド専用）

標準材質： ポリエステル繊維複合体(BF001)

断面形状

BIHI-1
BIHO BIHI

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)		 温度
(℃)
ポリエステル繊維複合体
(BF001)		 - 1 ー30～80

特徴

ソフトワイパは繊維複合体のダストシールです。繊維系ダスト、微粉末ダストの侵入防止に最適です。
外部からの塵埃の侵入を防止してパッキンや軸受を保護します。

備考

  • 【ピストン用】
  • 　Lは併用パッキンの溝寸法を参照してください。

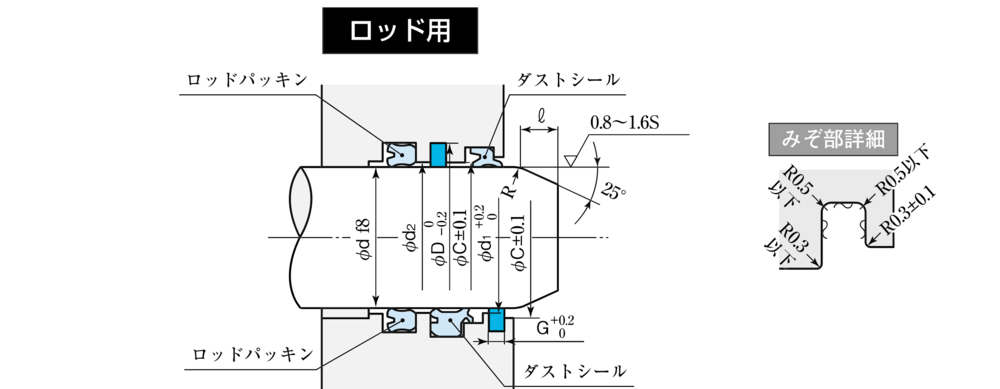

  • 【ロッド用】
  • 　d2、は併用パッキンの溝寸法を参照してください。

  • ●ダストシール単体使用時の(L)寸法はSKYの寸法を参考にしてください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
    • 　　　　　　　　　　　　

    ★ソフトワイパに直接圧力が作用する使用方法の場合にはお問い合わせください。

寸法表

  • ピストン用ソフトワイパ(BIHO)
    • ソフトワイパ（BIHO）およびみぞ寸法（単位：mm） 指 示 コ ー ド
    D d t d1 C G 標準（BF 001）
    標準みぞ 強化みぞ 標準みぞ 強化みぞ
    16 12 13 1.5 15.6 15 15.5 1.6 BIHO-16
    20 12 14 3 19.6 18 19 3.2 BIHO-20
    25 17 19 3 24.6 23 24 3.2 BIHO-25
    30 22 24 3 29.6 28 29 3.2 BIHO-30
    32 24 26 3 31.6 30 31 3.2 BIHO-32
    40 30 32.5 3 39.5 38 39 3.2 BIHO-40
    50 40 42.5 3 49.5 48 49 3.2 BIHO-50
    63 53 55.5 3 62.5 61 62 3.2 BIHO-63
    80 70 72.5 3 79.4 78 79 3.2 BIHO-80
    100 85 88.5 3 99.4 97 98.5 3.2 BIHO-100
  • ロッド用ソフトワイパ(BIHI)
    • ソフトワイパ（BIHI）およびみぞ寸法(単位：mm） 指 示 コ ー ド
    d D t d1 C G 標準（BF 001）
    標準みぞ 強化みぞ 標準みぞ 強化みぞ
    10 14 13 1.5 10.4 11 10.5 1.6 BIHI-10
    12 16 15 1.5 12.4 13 12.5 1.6 BIHI-12
    14 18 17 1.5 14.4 15 14.5 1.6 BIHI-14
    16 24 22 3 16.4 18 17 3.2 BIHI-16
    20 28 26 3 20.4 22 21 3.2 BIHI-20
    25 33 31 3 25.4 27 26 3.2 BIHI-25
    30 40 37.5 3 30.5 32 31 3.2 BIHI-30
    35 45 42.5 3 35.5 37 36 3.2 BIHI-35
    40 50 47.5 3 40.5 42 41 3.2 BIHI-40
    45 55 52.5 3 45.5 47 46 3.2 BIHI-45
    50 60 57.5 3 50.5 52 51 3.2 BIHI-50
    55 65 62.5 3 55.5 57 56 3.2 BIHI-55
    56 66 63.5 3 56.5 58 57 3.2 BIHI-56
    58 68 65.5 3 58.5 60 59 3.2 BIHI-58
    60 70 67.5 3 60.6 62 61 3.2 BIHI-60
    61 71 68.5 3 61.6 63 62 3.2 BIHI-61
    63 73 70.5 3 63.6 65 64 3.2 BIHI-63
    65 75 72.5 3 65.6 67 66 3.2 BIHI-65
    67 77 74.5 3 67.6 69 68 3.2 BIHI-67
    70 80 77.5 3 70.6 72 71 3.2 BIHI-70
    71 81 78.5 3 71.6 73 72 3.2 BIHI-71
    75 85 82.5 3 75.6 77 76 3.2 BIHI-75
    78 88 85.5 3 78.6 80 79 3.2 BIHI-78
    80 90 87.5 3 80.6 82 81 3.2 BIHI-80
    85 100 96.5 3 85.6 88 86 3.2 BIHI-85
    86 101 97.5 3 86.6 89 87 3.2 BIHI-86
    90 105 101.5 3 90.6 93 91 3.2 BIHI-90
    95 110 106.5 3 95.6 98 96 3.2 BIHI-95
    96 111 107.5 3 96.6 99 97 3.2 BIHI-96
    98 113 109.5 3 98.6 101 99 3.2 BIHI-98
    100 115 111.5 3 100.6 103 101 3.2 BIHI-100
    • ★ダスト条件に合わせて“標準みぞ”と“強化みぞ”（防塵性4～6倍向上・摩擦上昇約3倍）を示します。
      その他特殊条件についてはお問合せください。選定案を提示させて頂きます。
    • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
    • ★表中、指示コードの文字が青色の製品は在庫しております。寸法表に記載のない寸法や異形製品も製作可能です。
      ご相談ください。
    • ★ソフトワイパの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
      また、金型が廃棄されている場合は型代が必要となります。
    • ★ソフトワイパは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
    • ★ソフトワイパは受注製作品です。
    • ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
