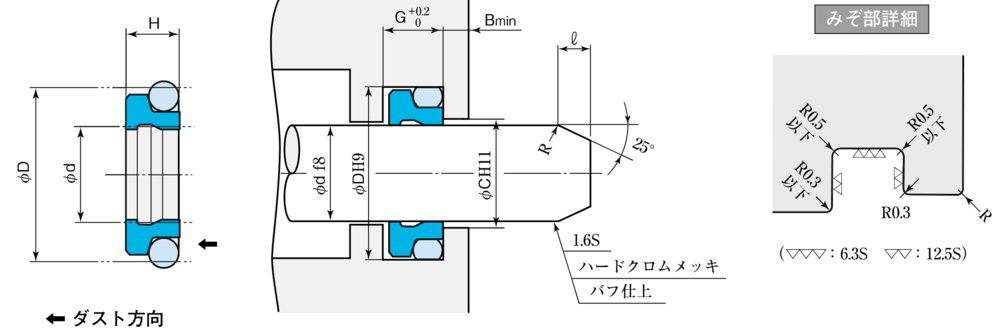

断面形状
使用範囲
| 標準材質 | |||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| PEFE (PT165) | - | 3 | ー30～100 |
特徴
はめ込みタイプのロッド専用ダストシールです。
作動特性（耐スティックスリップ性）に優れており、潤滑状態が悪い条件でも使用できます。
固くこびり付いた泥や氷が付着した場合に優れた掻き取り効果を発揮します。
作動特性（耐スティックスリップ性）に優れており、潤滑状態が悪い条件でも使用できます。
固くこびり付いた泥や氷が付着した場合に優れた掻き取り効果を発揮します。
備考
- ●ダストシールは上図のように方向性があります。装着方向にご注意ください。
- ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にして下さい。
- ●ロッド径φ30以下の場合は取り付けを容易にするため分割みぞをお勧めします。
- ●
寸法は併用するパッキンによって異なります。併用するパッキンの寸法をご参照ください。 - ●ダストシール単体使用時の(L)寸法はSKYの寸法を参考にしてください。
- ※常用はめ合い表については、こちらをご参照ください。
寸法表
| スクレーパおよびみぞ寸法（単位：mm） | 指示コード | |||||
|---|---|---|---|---|---|---|
| d | D | H | G | C | B | 標準(PT165) |
| 8 | 12.8 | 3.5 | 3.7 | 9.5 | 2 | SMD-8 |
| 10 | 14.8 | 3.5 | 3.7 | 11.5 | 2 | SMD-10 |
| 12 | 18.8 | 4.7 | 5 | 13.5 | 2 | SMD-12 |
| 14 | 20.8 | 4.7 | 5 | 15.5 | 2 | SMD-14 |
| 16 | 22.8 | 4.7 | 5 | 17.5 | 2 | SMD-16 |
| 18 | 24.8 | 4.7 | 5 | 19.5 | 2 | SMD-18 |
| 20 | 26.8 | 4.7 | 5 | 21.5 | 2 | SMD-20 |
| 22 | 28.8 | 4.7 | 5 | 23.5 | 2 | SMD-22 |
| 25 | 31.8 | 4.7 | 5 | 26.5 | 2 | SMD-25 |
| 28 | 34.8 | 4.7 | 5 | 29.5 | 2 | SMD-28 |
| 36 | 42.8 | 4.7 | 5 | 37.5 | 2 | SMD-36 |
| 40 | 46.8 | 4.7 | 5 | 41.5 | 2 | SMD-40 |
| 45 | 51.8 | 4.7 | 5 | 46.5 | 2 | SMD-45 |
| 50 | 56.8 | 4.7 | 5 | 51.5 | 2 | SMD-50 |
| 56 | 62.8 | 4.7 | 5 | 57.5 | 2 | SMD-56 |
| 63 | 69.8 | 4.7 | 5 | 64.5 | 2 | SMD-63 |
| 65 | 71.8 | 4.7 | 5 | 66.5 | 2 | SMD-65B |
| 70 | 78.8 | 6 | 6.3 | 71.5 | 3 | SMD-70 |
| 80 | 88.8 | 6 | 6.3 | 81.5 | 3 | SMD-80 |
| 90 | 98.8 | 6 | 6.3 | 91.5 | 3 | SMD-90 |
| 100 | 108.8 | 6 | 6.3 | 101.5 | 3 | SMD-100 |
| 125 | 133.8 | 6 | 6.3 | 126.5 | 3 | SMD-125 |
| 140 | 148.8 | 6 | 6.3 | 141.5 | 3 | SMD-140B |
