SERスクレーパ (ロッド専用)

標準材質: NBR(RN906)

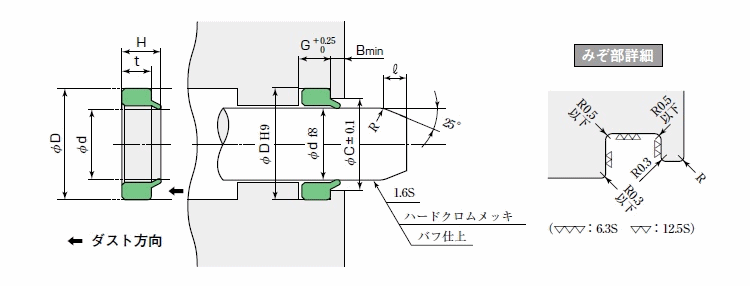

断面形状

SER
drawing_ser01

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN906)
FKM[RF905]
- 0.5 ー25~100
[ー5~150]

最高速度および温度欄の[ ]内はFKM素材です。

特徴

小断面のはめ込みタイプのダストシールです。主として屋内設置の小口径シリンダ用です。
外部からの塵埃の侵入を防止してパッキンや軸受を保護します。
屋内設置のシリンダ用は、屋内の通常雰囲気用のため、過酷な条件下でのご使用は推奨出来ません。
ご使用の前にご確認ください。

備考

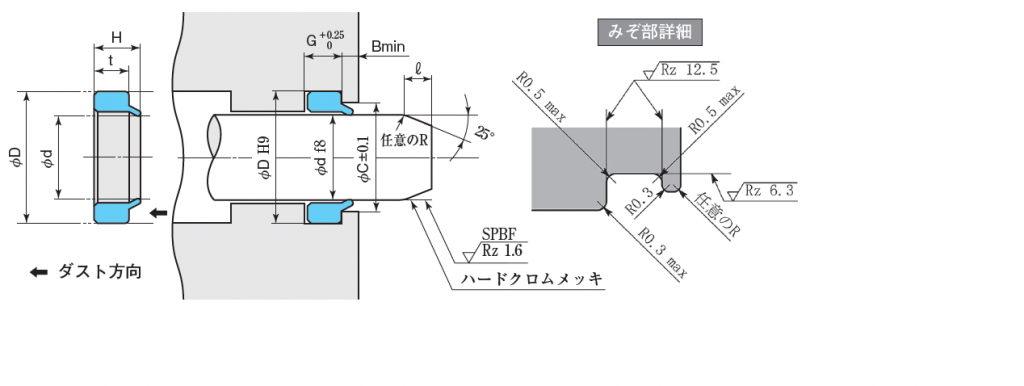

  • ●ダストシールは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • 寸法は併用するパッキンによって異なります。併用するパッキンの寸法をご参照ください。
  • ●主として屋内の通常雰囲気用のため、過酷な条件下でのご使用は推奨出来ません。ご使用の前にご確認ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表


スクレーパおよびみぞ寸法(単位:mm) 指示コード
d D H t G C B 標準(RN 906) 耐熱用(RF 905)
3 6 2.75 2 2.5 4.5 1.5 SER-3
4 7 2.75 2 2.5 5.5 1.5 SER-4 SER-4F
5 8 2.75 2 2.5 6.5 1.5 SER-5
6 9 2.75 2 2.5 7.5 1.5 SER-6 SER-6F
7 10 2.75 2 2.5 8.5 1.5 SER-7
8 11 2.75 2 2.5 9.5 1.5 SER-8 SER-8F
9 12 2.75 2 2.5 10.5 1.5 SER-9 SER-9F
10 13 2.75 2 2.5 11.5 1.5 SER-10
10 14 3.9 2.9 3.2 12 1.5 SER-10A SER-10AF
11.2 15.2 3.9 2.9 3.2 13.2 1.5 SER-11.2
12 16 3.9 2.9 3.2 14 1.5 SER-12 SER-12F
12.5 16.5 3.9 2.9 3.2 14.5 1.5 SER-12.5
14 18 3.9 2.9 3.2 16 1.5 SER-14 SER-14F
15 19 3.9 2.9 3.2 17 1.5 SER-15
16 20 3.9 2.9 3.2 18 1.5 SER-16 SER-16F
18 22 3.9 2.9 3.2 20 1.5 SER-18 SER-18F
20 24 3.9 2.9 3.2 22 1.5 SER-20 SER-20F
22 26 3.9 2.9 3.2 24 1.5 SER-22
22.4 28.4 5.8 4.3 4.7 25.4 2 SER-22.4
24 30 5.8 4.3 4.7 27 2 SER-24
25 31 5.8 4.3 4.7 28 2 SER-25 SER-25F
26 32 5.8 4.3 4.7 29 2 SER-26
28 34 5.8 4.3 4.7 31 2 SER-28
30 36 5.8 4.3 4.7 33 2 SER-30 SER-30F
32 38 5.8 4.3 4.7 35 2 SER-32
34 40 5.8 4.3 4.7 37 2 SER-34
35 41 5.8 4.3 4.7 38 2 SER-35 SER-35F
35.5 41.5 5.8 4.3 4.7 38.5 2 SER-35.5 SER-35.5F
36 42 5.8 4.3 4.7 39 2 SER-36
38 44 5.8 4.3 4.7 41 2 SER-38
40 46 5.8 4.3 4.7 43 2 SER-40 SER-40F
42 48 5.8 4.3 4.7 45 2 SER-42
45 51 5.8 4.3 4.7 48 2 SER-45
46 52 5.8 4.3 4.7 49 2 SER-46
48 54 5.8 4.3 4.7 51 2 SER-48
50 56 5.8 4.3 4.7 53 2 SER-50
55 65 9.4 6.9 7.5 60 3 SER-55
56 66 9.4 6.9 7.5 61 3 SER-56
58 68 9.4 6.9 7.5 63 3 SER-58
60 70 9.4 6.9 7.5 65 3 SER-60
70 80 9.4 6.9 7.5 75 3 SER-70
75 85 9.4 6.9 7.5 80 3 SER-75
80 90 9.4 6.9 7.5 85 3 SER-80
90 100 9.4 6.9 7.5 95 3 SER-90 SER-90F
100 110 9.4 6.9 7.5 105 3 SER-100
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★ダストシールの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★ダストシールは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
