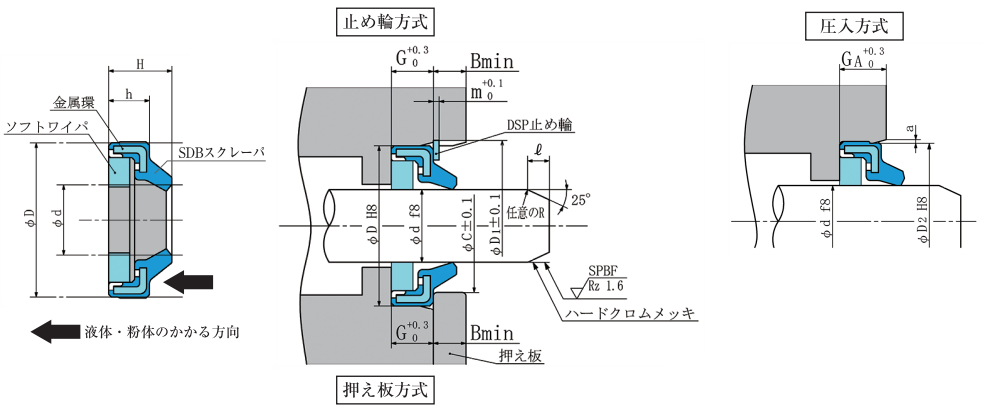

断面形状
使用範囲
| 標準材質 | |||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| NBR(RN819) ポリエステル繊維複合体(BF001) |
- | 1 | ー25～80 |
特徴
金属環焼付け外周ゴム被覆タイプのSDBスクレーパとソフトワイパを組合せたセット品です。
潤滑保持(寿命延長)と細かい粉体等の防塵性(搔き取り性)を強化することができます。
従来通りの防水性も維持しております。
潤滑保持(寿命延長)と細かい粉体等の防塵性(搔き取り性)を強化することができます。
従来通りの防水性も維持しております。
備考
- ●ダストシールは上図のように方向性があります。装着方向にご注意ください。 ●ソフトワイパにグリースを含浸させてから、SDBスクレーパの腹部空間にセットした上で、圧入装着してください。
- ●圧入装着方法についてはこちらをご参照ください。
- ●
寸法は併用するパッキンによって異なります。併用するパッキンの寸法をご参照ください。 - ●ダストシール単体使用時の(L)寸法はSKYの寸法を参考にしてください。
- ●押え板方式の場合押え板の内径寸法がSCBスクレーパと若干異なりますので下表を参照してください。

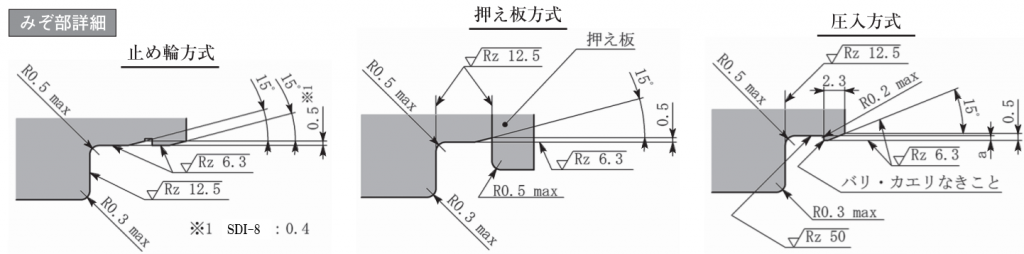

- ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
- ※常用はめ合い表については、こちらをご参照ください。
寸法表
使用上の注意
- 1）防塵のみを目的とする場合には従来のダストシールの中から用途にあったものを選定してください。
- 2）ロッド表面の油膜を掻き取る能力が高いため、一般の油圧・空気圧シリンダ用ダストシールとして 使用した場合、内部の潤滑油やグリースを外部に掻き出すことがありますので注意が必要です。
- 3）止め輪方式と押え板方式でご使用になる場合は、装着時のハウジングからの浮き上がり防止のため、
ダストシール外周面およびハウジング内面にグリースなどの潤滑剤を絶対に塗布しないでください。
圧入方式でご使用になる場合は、ダストシール外周面にグリースをうすく塗布してください。
- 4）軸を挿入する際は、リップ部の傷つきを防止するため、ダストシール内周面および軸表面に
グリースを塗布してください。
| 指示コード | GA | a |
|---|---|---|
| 8～16 | 5.5 | 0.25 |
| 18～30 | 6.5 | |
| スクレーパおよびみぞ寸法（単位：mm） | 指示コード | 互換SCB スクレーパ |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | H | h | G | B | D1 | D2 | m | C |
|
標準 （RN819+BF001） |
止め輪 | |
| 8 | 18 | 7.5 | 4.8 | 5 | 3.5 | 18.8±0.1 | 17.8 | 0.7 | 14.9 | 2 | SDI-8 | DSP-8 | SCB-8 |
| 10 | 20 | 7.5 | 4.8 | 5 | 3.5 | 21 ±0.1 | 19.8 | 0.7 | 16.9 | 2 | SDI-10 | DSP-10 | SCB-10 |
| 12 | 22 | 7.5 | 4.8 | 5 | 3.5 | 23 ±0.1 | 21.8 | 0.7 | 18.9 | 2 | SDI-12 | DSP-12 | SCB-12-1* |
| 14 | 24 | 7.5 | 4.8 | 5 | 3.5 | 25 ±0.1 | 23.8 | 0.7 | 20.9 | 2 | SDI-14 | DSP-14 | SCB-14 |
| 16 | 26 | 7.5 | 4.8 | 5 | 3.5 | 27 ±0.1 | 25.8 | 0.7 | 22.9 | 2 | SDI-16 | DSP-16 | SCB-16 |
| 18 | 30 | 9 | 5.8 | 6 | 4.5 | 31.5±0.1 | 29.8 | 0.8 | 26.3 | 2 | SDI-18 | DSP-18 | SCB-18 |
| 20 | 32 | 9 | 5.8 | 6 | 4.5 | 33.5±0.1 | 31.8 | 0.8 | 28.3 | 2 | SDI-20 | DSP-20 | SCB-20 |
| 22.4 | 34.4 | 9 | 5.8 | 6 | 4.5 | 35.9±0.1 | 34.2 | 0.8 | 30.7 | 2 | SDI-22.4 | DSP-22.4 | SCB-22.4 |
| 25 | 37 | 9 | 5.8 | 6 | 4.5 | 38.5±0.1 | 36.8 | 0.8 | 33.3 | 2 | SDI-25 | DSP-25 | SCB-25 |
| 28 | 40 | 9 | 5.8 | 6 | 4.5 | 41.5±0.1 | 39.8 | 0.8 | 36.3 | 2 | SDI-28 | DSP-28 | SCB-28 |
| 30 | 42 | 9 | 5.8 | 6 | 4.5 | 43.5±0.1 | 41.8 | 0.8 | 38.3 | 2 | SDI-30 | DSP-30 | SCB-30 |
- ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
- ★表中、指示コードの文字が青色の製品は在庫しております。
- ★ダストシールの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
また、金型が廃棄されている場合は型代が必要となります。 - ★耐薬品仕様としてSDBスクレーパのゴム材質をFKM材にすることも可能です。ソフトワイパの耐薬品性については、別途ご相談ください。
- ★DSP止め輪(標準材質SWRHは、受注製作品です。尚、C型止め輪など他の止め輪は使用できませんのでご注意ください。
- ★ダストシールは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
- ★互換SCBスクレーパの在庫、金型の有無に関しては、SCBスクレーパをご参照ください。
- ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
