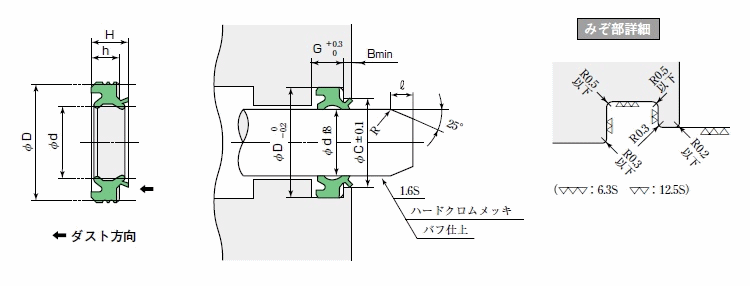

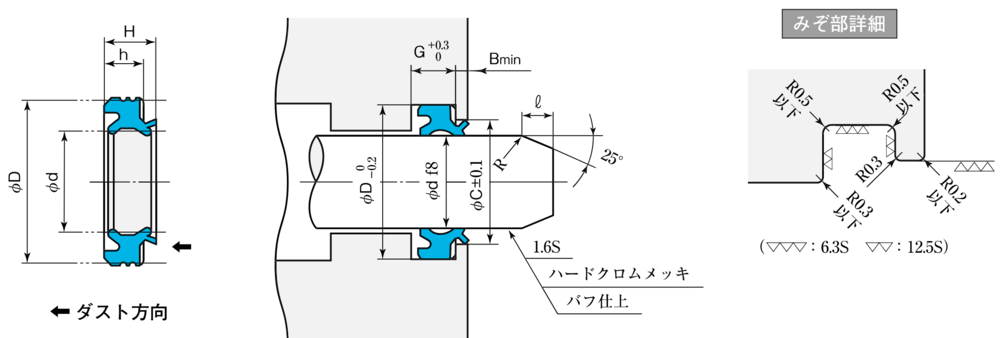

断面形状
使用範囲
| 標準材質 | |||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| NBR(RN814) | - | 1 | ー45～100 |
特徴
大断面のはめ込みタイプのダストシールです。屋内・屋外どちらでも使用できます。
外部からの塵埃の侵入を防止してパッキンや軸受を保護します。
特にみぞ外周側からの水侵入を防止する形状設計です。
外部からの塵埃の侵入を防止してパッキンや軸受を保護します。
特にみぞ外周側からの水侵入を防止する形状設計です。
備考
- ●ダストシールは上図のように方向性があります。装着方向にご注意ください。
- ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
- ●装着時みぞ内にグリース（材質の種類で適合性のあるもの）を充分塗布してください。
またφC寸法面に錆の発生する恐れのある場合は防錆処置をしてください。 - ●
寸法は併用するパッキンによって異なります。併用するパッキンの寸法をご参照ください。 - ●ダストシール単体使用時の(L)寸法はSKYの寸法を参考にしてください。
- ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
- ※常用はめ合い表については、こちらをご参照ください。
寸法表
| スクレーパおよびみぞ寸法（単位：mm） | 指 示 コ ー ド | ||||||
|---|---|---|---|---|---|---|---|
| d | D | H | h | C | G | B | 標準（RN 814） |
| 18 | 30 | 7.7 | 5.8 | 24 | 6 | 3 | SCK-18 |
| 20 | 32 | 7.7 | 5.8 | 26 | 6 | 3 | SCK-20 |
| 25 | 37 | 7.7 | 5.8 | 31 | 6 | 3 | SCK-25 |
| 28 | 40 | 7.7 | 5.8 | 34 | 6 | 3 | SCK-28 |
| 30 | 42 | 7.7 | 5.8 | 36 | 6 | 3 | SCK-30 |
| 32 | 44 | 8.7 | 6.8 | 38 | 7 | 3 | SCK-32 |
| 35 | 47 | 8.7 | 6.8 | 41 | 7 | 3 | SCK-35 |
| 40 | 52 | 8.7 | 6.8 | 46 | 7 | 3 | SCK-40 |
| 45 | 57 | 8.7 | 6.8 | 51 | 7 | 3 | SCK-45 |
| 50 | 62 | 8.7 | 6.8 | 56 | 7 | 3 | SCK-50 |
| 55 | 69 | 10 | 7.7 | 62 | 8 | 3 | SCK-55 |
| 60 | 74 | 10 | 7.7 | 67 | 8 | 3 | SCK-60 |
| 65 | 79 | 10 | 7.7 | 72 | 8 | 3 | SCK-65 |
| 70 | 84 | 10 | 7.7 | 77 | 8 | 3 | SCK-70 |
| 75 | 89 | 10 | 7.7 | 82 | 8 | 3 | SCK-75 |
| 80 | 94 | 10 | 7.7 | 87 | 8 | 3 | SCK-80 |
| 85 | 99 | 10 | 7.7 | 92 | 8 | 3 | SCK-85 |
| 90 | 104 | 10 | 7.7 | 97 | 8 | 3 | SCK-90 |
| 95 | 109 | 10 | 7.7 | 102 | 8 | 3 | SCK-95 |
| 100 | 114 | 10 | 7.7 | 107 | 8 | 3 | SCK-100 |
| 105 | 121 | 12 | 8.7 | 113 | 9 | 4 | SCK-105 |
| 110 | 126 | 12 | 8.7 | 118 | 9 | 4 | SCK-110 |
| 115 | 131 | 12 | 8.7 | 123 | 9 | 4 | SCK-115 |
| 120 | 136 | 12 | 8.7 | 128 | 9 | 4 | SCK-120 |
| 125 | 141 | 12 | 8.7 | 133 | 9 | 4 | SCK-125 |
| 130 | 146 | 12 | 8.7 | 138 | 9 | 4 | SCK-130 |
| 132 | 148 | 12 | 8.7 | 140 | 9 | 4 | SCK-132 |
| 140 | 160 | 14 | 9.7 | 150 | 10 | 5 | SCK-140 |
| 160 | 180 | 14 | 9.7 | 170 | 10 | 5 | SCK-160 |
