エスリーブ(WRBタイプ) (ロッド専用)

標準材質: ポリアミド(PN104)

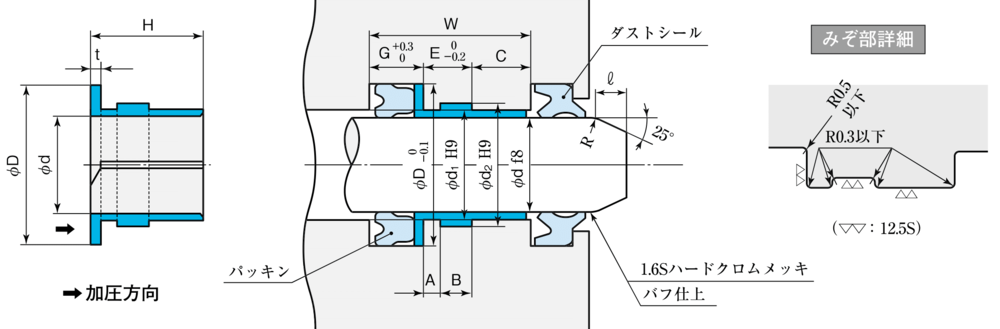

断面形状

WRB-1
WRB

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
ポリアミド(PN104) 21 {210} 1 ー25~80

特徴

SKYパッキンおよび、みぞの互換性を有するパッキンに併用するプラスチック製のバックアップリング兼用軸受です。
一体みぞへの装着ができます。
ピストンおよびロッドのカジリや偏心を防止するとともに、パッキンの耐圧性、耐久性を向上させます。
軸受精度を要する場合にはご相談ください。

備考

  • ●エスリーブは上図のように方向性があります、装着方向にご注意下さい。
  • 寸法は併用するパッキンによって異なります。併用するパッキンの寸法をご参照ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
  • ※常用はめ合い表については、こちらをご参照ください。

寸法表

エスリーブおよびみぞ寸法(単位:mm) 指示コード
d D H T t d1 d2 G A B E C W 標準(PN 104)
18 26 21 0.95 0
-0.1
1 20 22 6.7 3 6 +0.15
0
9 11.5 27.2 WRB-18
20 28 21 0.95 1 22 24 6.7 3 6 9 11.5 27.2 WRB-20
22.4 30 21 0.95 1 24.4 26.4 6.7 3 6 9 11.5 27.2 WRB-22.4
25 33 24 0.95 1 27 29 6.7 3 6 9 14.5 30.2 WRB-25
28 35.5 26 0.95 1 30 32 6.7 3 6 9 16.5 32.2 WRB-28
30 40 28.5 0.95 1.5 32 34 8.5 3.5 10 +0.2
 0
13.5 14 36 WRB-30
35 45 33.5 0.95 1.5 37 39 8.5 3.5 10 13.5 19 41 WRB-35
35.5 45 33.5 0.95 1.5 37.5 39.5 8.5 3.5 10 13.5 19 41 WRB-35.5
40 50 37.5 0.95 1.5 42 44 8.5 3.5 10 13.5 23 45 WRB-40
45 56 41.5 0.95 1.5 47 49 9.5 3.5 10 13.5 27 50 WRB-45
50 60 46.5 0.95 1.5 52 54 8.5 3.5 10 13.5 32 54 WRB-50
55 65 51.5 0.95 1.5 57 59 8.5 3.5 10 13.5 37 59 WRB-55
56 66 51.5 0.95 1.5 58 60 8.5 3.5 10 13.5 37 59 WRB-56
60 71 55 0.95 2 62 64 10 3.5 10 13.5 40 63.5 WRB-60
63 73 57 0.95 2 65 67 9 3.5 10 13.5 42 64.5 WRB-63
71 80 62 0.95 2 73 75 9 3.5 10 13.5 47 69.5 WRB-71
80 90 67 0.95 2 82 84 9 3.5 10 13.5 52 74.5 WRB-80
90 105 72 0.95 2 92 94 12 4 10 14 57 83 WRB-90
100 115 77 0.95 2 102 104 12 4 10 14 62 88 WRB-100
  • ★ご注文・お問合せは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★エスリーブの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★エスリーブは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
  • ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
