S-LEEVE（WRB型） - 阪上製作所

产品信息　

PRODUCT

耐磨环

S-LEEVE（WRB型）（活塞杆专用）

标准材质：聚酰胺(PN104)

截面形状

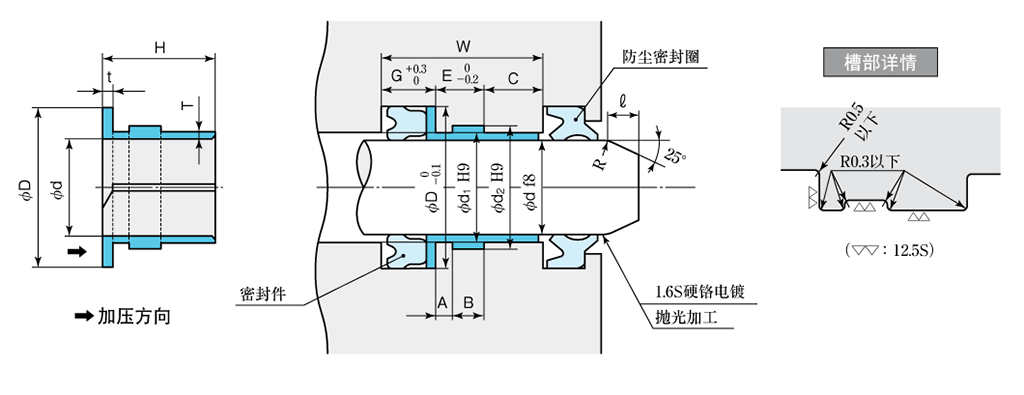

WRB-1

cn_S-LEEVE-WRB

使用范围

标准材质
材质编号	常用最高压力 MPa {kgf/㎠}	最高速度 (m/s)	温度 (℃)
聚酰胺(PN104)	21 {210}	0.5	ー25～80

特征

SKY密封件与具有槽互换性的密封件并用的塑料制挡圈兼用支撑导向环，可以安装在整体槽中。
在防止活塞及活塞杆的卡咬及偏心的同时，提高密封件的耐压性和耐久性。
需要轴承精度时，敬请咨询。

备注

●S-LEEVE如上图所示，具有方向性。请注意安装方向。
●Ｌ尺寸因并用的密封件而有所不同。请参照并用的密封件Ｌ尺寸。
※关于加工符号中表面粗糙度的标准数列，请参照这里。

尺寸表

S-LEEVE及槽尺寸表（单位：mm）															指示代码
d	D	H	T		t	d1	d2	G	A	B		E	C	W	标准材质
18	26	21	0.95	0 -0.1	1	20	22	6.7	3	6	＋0.15 0	9	11.5	27.2	WRB-18
20	28	21	0.95		1	22	24	6.7	3	6		9	11.5	27.2	WRB-20
22.4	30	21	0.95		1	24.4	26.4	6.7	3	6		9	11.5	27.2	WRB-22.4
25	33	24	0.95		1	27	29	6.7	3	6		9	14.5	30.2	WRB-25
28	35.5	26	0.95		1	30	32	6.7	3	6		9	16.5	32.2	WRB-28
30	40	28.5	0.95		1.5	32	34	8.5	3.5	10	＋0.2 0	13.5	14	36	WRB-30
35	45	33.5	0.95		1.5	37	39	8.5	3.5	10		13.5	19	41	WRB-35
35.5	45	33.5	0.95		1.5	37.5	39.5	8.5	3.5	10		13.5	19	41	WRB-35.5
40	50	37.5	0.95		1.5	42	44	8.5	3.5	10		13.5	23	45	WRB-40
45	56	41.5	0.95		1.5	47	49	9.5	3.5	10		13.5	27	50	WRB-45
50	60	46.5	0.95		1.5	52	54	8.5	3.5	10		13.5	32	54	WRB-50
55	65	51.5	0.95		1.5	57	59	8.5	3.5	10		13.5	37	59	WRB-55
56	66	51.5	0.95		1.5	58	60	8.5	3.5	10		13.5	37	59	WRB-56
60	71	55	0.95		2	62	64	10	3.5	10		13.5	40	63.5	WRB-60
63	73	57	0.95		2	65	67	9	3.5	10		13.5	42	64.5	WRB-63
71	80	62	0.95		2	73	75	9	3.5	10		13.5	47	69.5	WRB-71
80	90	67	0.95		2	82	84	9	3.5	10		13.5	52	74.5	WRB-80
90	105	72	0.95		2	92	94	12	4	10		14	57	83	WRB-90
100	115	77	0.95		2	102	104	12	4	10		14	62	88	WRB-100

★订购、咨询时，请按照指示代码进行指示。※的指示代码有了更改。旧的指示代码请参照这里。
★表中指示代码为蓝色的产品有库存。
★S-LEEVE的指示代码为小字斜体的产品请确认有无模具后再下单。
此外，模具已被废弃时，需要模具费。
★为了适于保管，产品已被包装。关于使用与保管方法，请参照注意事项
★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。
