SWOウェアリング (ピストン専用)

標準材質: 布入りポリエステル(PB271)

断面形状

SWO-2

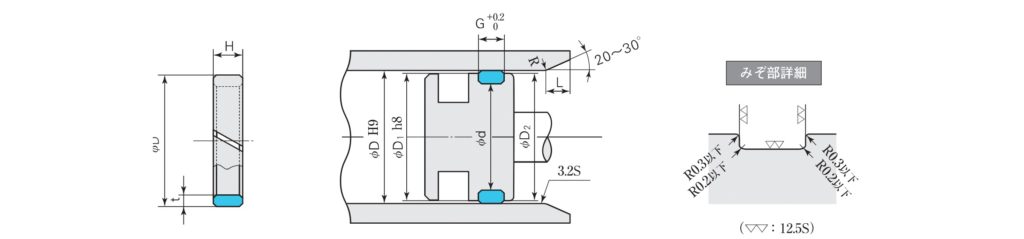

SWO 寸法指示図-1

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
布入りポリエステル(PB271) - 3 ー55~120

特徴

布入りポリエステル樹脂製で耐荷重性と耐スティックスリップ性に優れたピストン軸受です。
一体みぞに装着できピストンの焼き付きやカジリを防止します。
SWOウェアリングは水系作動油で70℃を超える条件下では十分な耐久性を得られない場合があります。

備考

  • ●L寸法は併用するパッキンによって異なります。併用するパッキンのL寸法をご参照ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
  • ※常用はめ合い表については、こちらをご参照ください。

寸法表

シールおよびみぞ寸法(単位:mm) 指示コード
D d H t G D1 D2 L 標準(PB 271)
32 27 0
-0.05
5.5 2.5 5.6 31.5 31 2 SWO-32
40 35 5.5 2.5 5.6 39.5 39 2 SWO-40
50 45 5.5 2.5 5.6 49.5 49 2.5 SWO-50
63 58 5.5 2.5 5.6 62.4 62 2.5 SWO-63
80 75 5.5 2.5 5.6 79.4 79 2.5 SWO-80
100 95 5.5 2.5 5.6 99.4 99 2.5 SWO-100
125 120 0
-0.08
5.5 2.5 5.6 124.3 124 4 SWO-125
  • ★ご注文・お問合せは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。内周用、大サイズ(外径~φ270)も製作可能です。ご相談ください。
  • ★ウェアリングの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★ウェアリングは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
  • ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
