AL(ALH)パッキン - 阪上製作所

AL(ALH)パッキン（ピストン専用）

標準材質： NBR+PVC(RD902) / NBR+PVC(RD903)

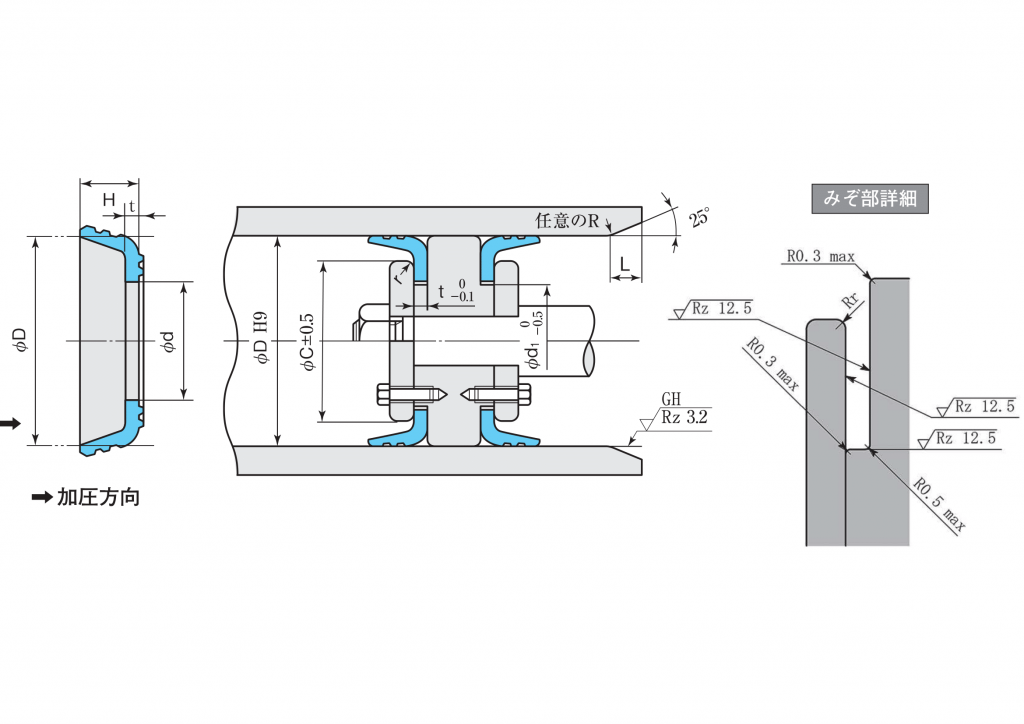

断面形状

使用範囲

標準材質
材質番号	常用最高圧力 MPa {kgf/㎠}	最高速度 (m/s)	温�� (℃)
NBR+PVC(RD902)～Φ610 NBR+PVC(RD903)Φ650～	1 {10}	1	ー10～70

特徴

φ150以上の大口径シリンダ用ピストン専用L型パッキンです。

備考

●パッキンに過度の変形を与え保管しますとひずみが残り装着しにくくなることがありますので、保管方法についてはご注意ください。
●パッキンは上図のように方向性があります。装着方向にご注意ください。
●ハウジング、押さえ板にはグリース（潤滑剤）を塗布しないでください。
※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
※常用はめ合い表については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位：mm)								指示コード
D	d	d1	H	t	C	r	L	標準（RD902）（RD903）
150	80	79	18	5	133	3	10	ALH-150-3*
152.5	102	101	20	5	136	3	10	ALH-152.5-3*
160	71	70	20	5	143	3	10	ALH-160-1*
165	100	99	20	5	148	3	10	ALH-165-1*
170	120	119	20	5	153	3	10	ALH-170-3*
175	125	124	20	5	158	3	10	ALH-175-1*
195	130	129	20	5	178	3	10	ALH-195-1*
200	100	99	20	5	186	3	10	ALH-200-5*
200	123	122	20	5	180	3	10	ALH-200-1*
200	130	129	20	5	180	3	10	ALH-200-2*
203	134	133	20	5	183	3	10	ALH-203-1*
210	140	139	22	5.5	189	3	10	ALH-210-1*
220	154	153	20	5	200	3	10	ALH-220-1*
230	160	159	20	5	210	3	10	ALH-230-1*
240	175	174	20	5	220	3	10	ALH-240-1*
250	171	170	22	5.5	229	3	10	ALH-250-2*
254	188	187	22	5.5	230	3	10	ALH-254-1*
255	125	124	22	5.5	231	3	10	ALH-255-1*
265	170	169	22	5.5	242	3	10	ALH-265-1*
280	182	181	22	5.5	257	3	10	ALH-280-4*
280	200	199	22	5.5	257	3	10	ALH-280-1*
280	221	220	22	5.5	257	3	10	ALH-280-2*
300	201	200	22	5.5	277	3	10	ALH-300-1*
305	238	236	22	5.5	282	3	10	ALH-305-2*
305	238	236	27	5.5	282	3	10	ALH-305-1*
310	216	215	22	5.5	288	3	10	ALH-310-1*
320	201	200	22	5.5	297	3	10	ALH-320-3*
320	261	259	22	5.5	297	3	10	ALH-320-1*
320	261	259	25	5.5	297	3	10	ALH-320-2*
340	273	271	22	5.5	317	3	10	ALH-340-1*
356	289	287	22	5.5	333	3	10	ALH-356-1*
360	301	299	22	5.5	337	3	10	ALH-360-2*
365	306	304	25	5.5	342	3	10	ALH-365-1*
380	316	314	22	5.5	357	3	10	ALH-380-2*
380	321	319	25	5.5	357	3	10	ALH-380-1*
400	341	339	25	5.5	377	3	10	ALH-400-1*
406	340	338	22	5.5	383	3	15	ALH-406-1*
440	381	379	25	5.5	417	3	15	ALH-440-1*
460	400	398	22	5.5	440	3	15	ALH-460-1*
480	421	418	25	5.5	457	3	15	ALH-480-1*
520	460	457	25	5.5	494	3	15	ALH-520-1*
540	466	463	25	5.5	514	3	15	ALH-540-1*
560	501	498	25	5.5	534	3	15	ALH-560-1*
570	420	417	25	5.5	544	3	15	ALH-570-2*
600	530	527	30	8	574	5	15	ALH-600-1*
610	536	533	30	8	584	5	15	ALH-610-1*
650	575	572	30	8	620	5	15	ALH-650-1*
700	627	623	30	8	676	5	15	ALH-700-1*
800	727	723	30	8	770	5	15	ALH-800-1*
900	841	836	30	8	870	5	15	ALH-900-1*
950	891	886	30	8	920	5	15	ALH-950-1*
1000	941	936	30	8	970	5	20	ALH-1000-1*
1060	1001	995	30	8	1030	5	20	ALH-1060-1*
1470	1410	1402	30	8	1440	5	20	ALH-1470-1*
