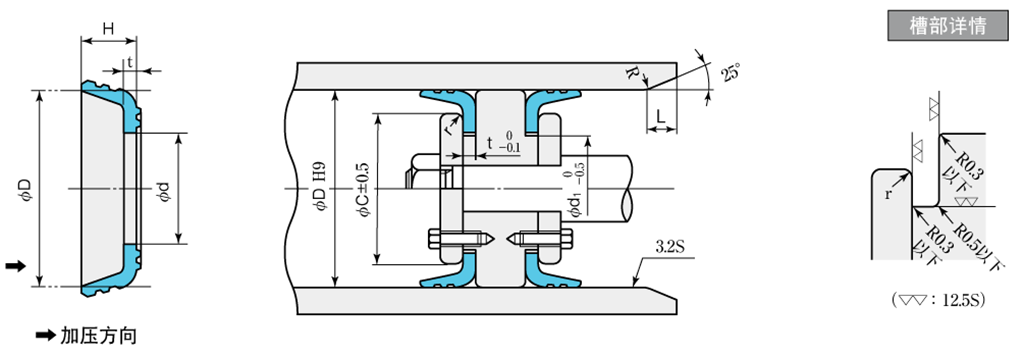

截面形状
使用范围
| 标准材质 | |||
| 材质编号 | 常用最高压力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| NBR+PVC(RD902)～Φ610 NBR+PVC(RD903)Φ650～ |
1 {10} | 1 | ー10～70 |
特征
φ150以上的大口径气缸用L型密封件。
备注
- ●密封圈过度变形状态保管的情况会出现形状失真导致安装困难，请注意保管方法。
- ●在保管时如果给予过度的变形会使密封圈发生形变导致安装困难，请注意保管方法。
- ●密封件如上图所示，具有方向性。请注意安装方向。
- ※关于加工符号中表面粗糙度的标准数列，请参照这里。
尺寸表
| 密封件及槽尺寸(单位：mm) | 指示代码 | |||||||
|---|---|---|---|---|---|---|---|---|
| D | d | d1 | H | t | C | r | L | 标准 （RD902）（RD903） |
| 150 | 80 | 79 | 18 | 5 | 133 | 3 | 10 | ALH-150-3* |
| 152.5 | 102 | 101 | 20 | 5 | 136 | 3 | 10 | ALH-152.5-3* |
| 160 | 71 | 70 | 20 | 5 | 143 | 3 | 10 | ALH-160-1* |
| 165 | 100 | 99 | 20 | 5 | 148 | 3 | 10 | ALH-165-1* |
| 170 | 120 | 119 | 20 | 5 | 153 | 3 | 10 | ALH-170-3* |
| 175 | 125 | 124 | 20 | 5 | 158 | 3 | 10 | ALH-175-1* |
| 195 | 130 | 129 | 20 | 5 | 178 | 3 | 10 | ALH-195-1* |
| 200 | 100 | 99 | 20 | 5 | 186 | 3 | 10 | ALH-200-5* |
| 200 | 123 | 122 | 20 | 5 | 180 | 3 | 10 | ALH-200-1* |
| 200 | 130 | 129 | 20 | 5 | 180 | 3 | 10 | ALH-200-2* |
| 203 | 134 | 133 | 20 | 5 | 183 | 3 | 10 | ALH-203-1* |
| 210 | 140 | 139 | 22 | 5.5 | 189 | 3 | 10 | ALH-210-1* |
| 220 | 154 | 153 | 20 | 5 | 200 | 3 | 10 | ALH-220-1* |
| 230 | 160 | 159 | 20 | 5 | 210 | 3 | 10 | ALH-230-1* |
| 240 | 175 | 174 | 20 | 5 | 220 | 3 | 10 | ALH-240-1* |
| 250 | 171 | 170 | 22 | 5.5 | 229 | 3 | 10 | ALH-250-2* |
| 254 | 188 | 187 | 22 | 5.5 | 230 | 3 | 10 | ALH-254-1* |
| 255 | 125 | 124 | 22 | 5.5 | 231 | 3 | 10 | ALH-255-1* |
| 265 | 170 | 169 | 22 | 5.5 | 242 | 3 | 10 | ALH-265-1* |
| 280 | 182 | 181 | 22 | 5.5 | 257 | 3 | 10 | ALH-280-4* |
| 280 | 200 | 199 | 22 | 5.5 | 257 | 3 | 10 | ALH-280-1* |
| 280 | 221 | 220 | 22 | 5.5 | 257 | 3 | 10 | ALH-280-2* |
| 300 | 201 | 200 | 22 | 5.5 | 277 | 3 | 10 | ALH-300-1* |
| 305 | 238 | 236 | 22 | 5.5 | 282 | 3 | 10 | ALH-305-2* |
| 305 | 238 | 236 | 27 | 5.5 | 282 | 3 | 10 | ALH-305-1* |
| 310 | 216 | 215 | 22 | 5.5 | 288 | 3 | 10 | ALH-310-1* |
| 320 | 201 | 200 | 22 | 5.5 | 297 | 3 | 10 | ALH-320-3* |
| 320 | 261 | 259 | 22 | 5.5 | 297 | 3 | 10 | ALH-320-1* |
| 320 | 261 | 259 | 25 | 5.5 | 297 | 3 | 10 | ALH-320-2* |
| 340 | 273 | 271 | 22 | 5.5 | 317 | 3 | 10 | ALH-340-1* |
| 356 | 289 | 287 | 22 | 5.5 | 333 | 3 | 10 | ALH-356-1* |
| 360 | 301 | 299 | 22 | 5.5 | 337 | 3 | 10 | ALH-360-2* |
| 365 | 306 | 304 | 25 | 5.5 | 342 | 3 | 10 | ALH-365-1* |
| 380 | 316 | 314 | 22 | 5.5 | 357 | 3 | 10 | ALH-380-2* |
| 380 | 321 | 319 | 25 | 5.5 | 357 | 3 | 10 | ALH-380-1* |
| 400 | 341 | 339 | 25 | 5.5 | 377 | 3 | 10 | ALH-400-1* |
| 406 | 340 | 338 | 22 | 5.5 | 383 | 3 | 15 | ALH-406-1* |
| 440 | 381 | 379 | 25 | 5.5 | 417 | 3 | 15 | ALH-440-1* |
| 460 | 400 | 398 | 22 | 5.5 | 440 | 3 | 15 | ALH-460-1* |
| 480 | 421 | 418 | 25 | 5.5 | 457 | 3 | 15 | ALH-480-1* |
| 520 | 460 | 457 | 25 | 5.5 | 494 | 3 | 15 | ALH-520-1* |
| 540 | 466 | 463 | 25 | 5.5 | 514 | 3 | 15 | ALH-540-1* |
| 560 | 501 | 498 | 25 | 5.5 | 534 | 3 | 15 | ALH-560-1* |
| 570 | 420 | 417 | 25 | 5.5 | 544 | 3 | 15 | ALH-570-2* |
| 600 | 530 | 527 | 30 | 8 | 574 | 5 | 15 | ALH-600-1* |
| 610 | 536 | 533 | 30 | 8 | 584 | 5 | 15 | ALH-610-1* |
| 650 | 575 | 572 | 30 | 8 | 620 | 5 | 15 | ALH-650-1* |
| 700 | 627 | 623 | 30 | 8 | 676 | 5 | 15 | ALH-700-1* |
| 800 | 727 | 723 | 30 | 8 | 770 | 5 | 15 | ALH-800-1* |
| 900 | 841 | 836 | 30 | 8 | 870 | 5 | 15 | ALH-900-1* |
| 950 | 891 | 886 | 30 | 8 | 920 | 5 | 15 | ALH-950-1* |
| 1000 | 941 | 936 | 30 | 8 | 970 | 5 | 20 | ALH-1000-1* |
| 1060 | 1001 | 995 | 30 | 8 | 1030 | 5 | 20 | ALH-1060-1* |
| 1470 | 1410 | 1402 | 30 | 8 | 1440 | 5 | 20 | ALH-1470-1* |
- ★订购、咨询时，请按照指示代码进行指示。※的指示代码有了更改。旧的指示代码请参照这里。
- ★表中指示代码为蓝色的产品有库存。
- ★密封件的指示代码为小字斜体的产品请确认有无模具后再安排。
此外，模具已被废弃时，需要模具费。 - ★为了适于保管，产品已被包装。关于使用与保管方法，请参照注意事项 。
- ★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。
