GLY-Zパッキン (ピストン・ロッド両用)

標準材質: エスキッドラバー(RK703)

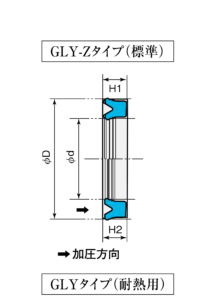

断面形状

GLY-Z-1

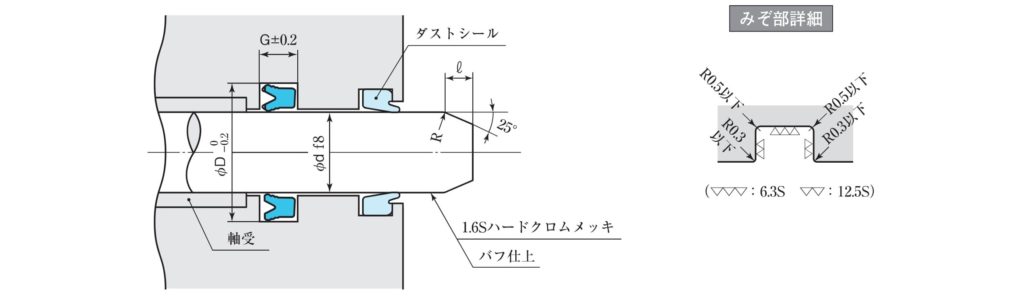

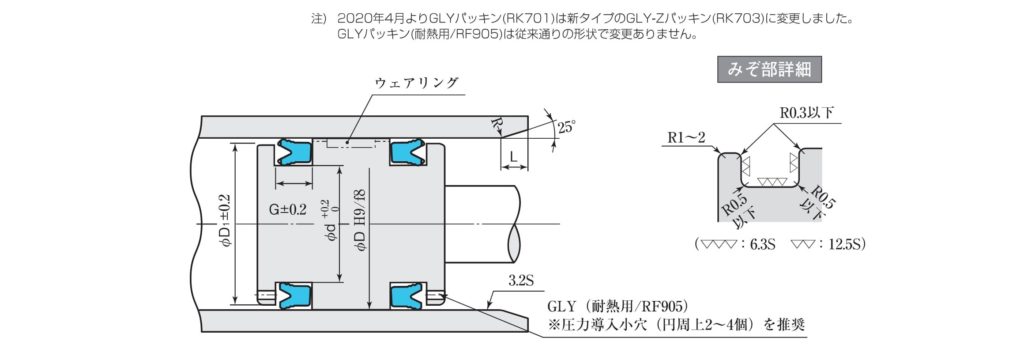

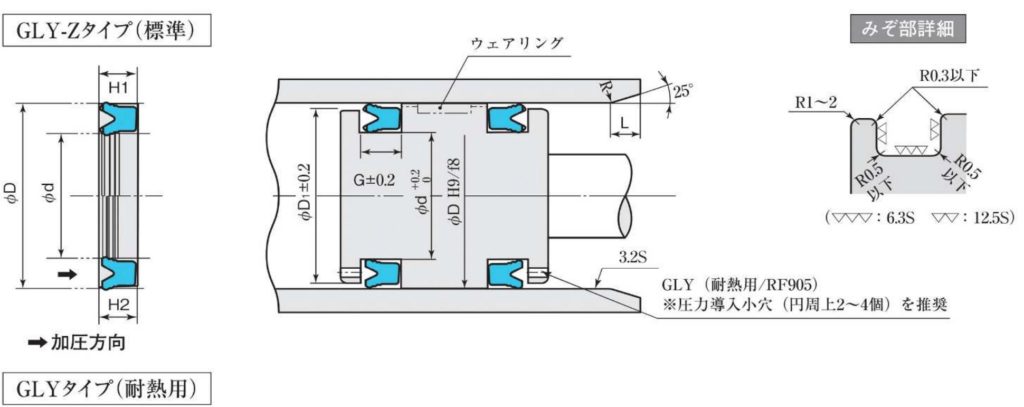

GLY-Z右 寸法指示図-1 GLY-Zロッド 寸法指示図-1

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
エスキットラバー(RK703)
FKM[RF905]
1 {10} 1 ー25~70
[ー5~150]

最高速度および温度欄の[]内はFKM素材です。

特徴

ピストン・ロッド両用パッキンです。
標準材質はリップ上面部のスリット構造により、密封安定性の向上を図った形状設計となっています。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●φD H9/f8は軸受方式により変わります。ウェアリング併用の場合は、ウェアリング寸法表をご参照ください。
  • 注)2020年4月よりGLYパッキン(RK701)は新タイプのGLY-Zパッキン(RK703)に変更しました。
  •  GLYパッキン(耐熱用/RF905)は従来通りの形状で変更ありません。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード
GLY-Z GLY
d D H1
(RK703)
H2
(RF905)
G D1 L 標準
(RK703)
耐熱用
(RF905)
10 18 5.2 5.7 17.1 3 1.5 GLY-10 Z
12 20 5.2 5.7 19.1 3 1.5 GLY-12 Z
14 22 5.2 5.7 21.1 3 1.5 GLY-14 Z
16 24 5.2 5.7 23.1 3 1.5 GLY-16 Z
17 25 5.2 5.7 24.1 3 1.5 GLY-17 Z
18 26 5.2 5.7 25.1 3 1.5 GLY-18 Z
20 28 5.2 5 5.7 27.1 3 1.5 GLY-20 Z GLY-20 F
22.4 30 5.2 5 5.7 29.1 3 1.5 GLY-22.4 Z GLY-22.4 F
25 33 5.2 5 5.7 32.1 3 1.5 GLY-25 Z GLY-25 F
27 35 5.2 5.7 34.1 3 1.5 GLY-27 Z
28 36 5.2 5.7 35.1 3 1.5 GLY-28 Z
30 40 6.5 6 7 39 3 3 GLY-30 Z GLY-30 F
31.5 41.5 6.5 7 40.5 3 3 GLY-31.5 Z
32 42 6.5 7 41 3 3 GLY-32 Z
35 45 6.5 7 44 3 3 GLY-35 Z
35.5 45.5 6.5 7 44.5 3 3 GLY-35.5 Z
36 46 6.5 6 7 45 3 3 GLY-36 Z GLY-36 F
40 50 6.5 6 7 49 3 3 GLY-40 Z GLY-40 F
45 55 6.5 6 7 54 3 3 GLY-45 Z GLY-45 F
50 60 6.5 6 7 59 3 3 GLY-50 Z GLY-50 F
53 63 6.5 6 7 62 3 3 GLY-53 Z GLY-53 F
55 65 6.5 7 64 3 3 GLY-55 Z
60 70 6.5 6 7 69 3 3 GLY-60 Z GLY-60 F
63 73 6.5 7 72 3 3 GLY-63 Z
65 75 6.5 7 74 3 3 GLY-65 Z
70 80 6.5 6 7 79 3 3 GLY-70 Z GLY-70 F
75 85 6.5 7 84 3 3 GLY-75 Z
80 90 6.5 7 89 3 3 GLY-80 Z
85 95 6.5 7 94 4 4 GLY-85 AZ
85 100 9.5 10 98.5 4 4 GLY-85 Z
90 105 9.5 10 103.5 4 4 GLY-90 Z
95 110 9.5 10 108.5 4 4 GLY-95 Z
100 115 9.5 9 10 113.5 4 4 GLY-100 Z GLY-100-1F*
105 120 9.5 10 118.5 4 4 GLY-105 Z
110 125 9.5 9 10 123.5 4 4 GLY-110 Z GLY-110 F
115 130 9.5 10 128.5 4 4 GLY-115 Z
125 140 9.5 10 138.5 4 4 GLY-125 Z
135 150 9.5 10 148.5 4 4 GLY-135 Z
145 160 9.5 9 10 158.5 4 4 GLY-145 Z GLY-145 F
160 175 9.5 10 173.5 4 4 GLY-160 Z
165 180 9.5 10 178.5 4 4 GLY-165 Z
175 190 9.5 10 188.5 4 4 GLY-175 Z
180 200 12 12 13 198 5 5 GLY-180 Z GLY-180 F
185 205 12 13 203 5 5 GLY-185 Z
195 215 12 13 213 5 5 GLY-195 Z
200 220 12 13 218 5 5 GLY-200 Z
210 230 12 13 228 5 5 GLY-210 Z
215 235 12 13 233 5 5 GLY-215 Z
230 250 12 12 13 248 5 5 GLY-230 Z GLY-230 F
235 255 12 13 253 5 5 GLY-235 Z
240 260 12 13 258 5 5 GLY-240 Z
  • ★ご注文・お問合せは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
