ALパッキン (ピストン専用)

標準材質: NBR+PVC(RD902) / NBR+PVC(RD903)

断面形状

AL-1

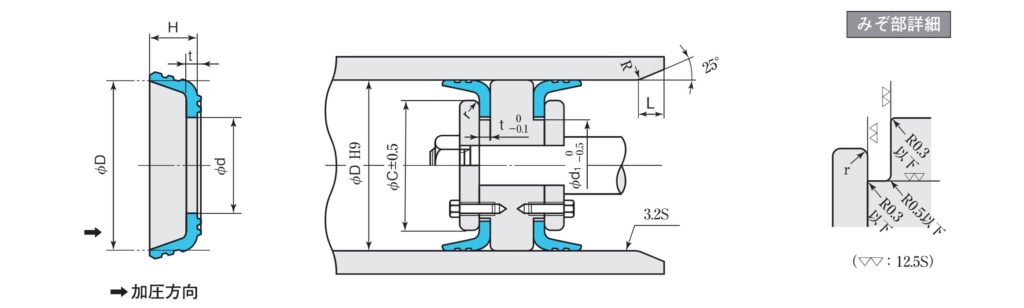

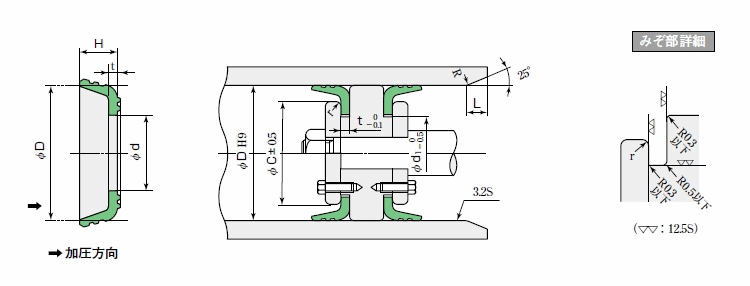

AL 寸法指示図-1

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR+PVC(RD902)~Φ610
NBR+PVC(RD903)Φ650~
1 {10} 1 ー10~70

特徴

φ150以上の大口径シリンダ用ピストン専用L型パッキンです。

備考

  • ●パッキンに過度の変形を与え保管しますとひずみが残り装着しにくくなることがありますので、保管方法についてはご注意ください。
  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●ハウジング、押さえ板にはグリース(潤滑剤)を塗布しないでください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード
D d d1 H t C r L 標準
(RD902)(RD903)
150 80 79 18 5 133 3 10 ALH-150-3*
152.5 102 101 20 5 136 3 10 ALH-152.5-3*
160 71 70 20 5 143 3 10 ALH-160-1*
165 100 99 20 5 148 3 10 ALH-165-1*
170 120 119 20 5 153 3 10 ALH-170-3*
175 125 124 20 5 158 3 10 ALH-175-1*
195 130 129 20 5 178 3 10 ALH-195-1*
200 100 99 20 5 186 3 10 ALH-200-5*
200 123 122 20 5 180 3 10 ALH-200-1*
200 130 129 20 5 180 3 10 ALH-200-2*
203 134 133 20 5 183 3 10 ALH-203-1*
210 140 139 22 5.5 189 3 10 ALH-210-1*
220 154 153 20 5 200 3 10 ALH-220-1*
230 160 159 20 5 210 3 10 ALH-230-1*
240 175 174 20 5 220 3 10 ALH-240-1*
250 171 170 22 5.5 229 3 10 ALH-250-2*
254 188 187 22 5.5 230 3 10 ALH-254-1*
255 125 124 22 5.5 231 3 10 ALH-255-1*
265 170 169 22 5.5 242 3 10 ALH-265-1*
280 182 181 22 5.5 257 3 10 ALH-280-4*
280 200 199 22 5.5 257 3 10 ALH-280-1*
280 221 220 22 5.5 257 3 10 ALH-280-2*
300 201 200 22 5.5 277 3 10 ALH-300-1*
305 238 236 22 5.5 282 3 10 ALH-305-2*
305 238 236 27 5.5 282 3 10 ALH-305-1*
310 216 215 22 5.5 288 3 10 ALH-310-1*
320 201 200 22 5.5 297 3 10 ALH-320-3*
320 261 259 22 5.5 297 3 10 ALH-320-1*
320 261 259 25 5.5 297 3 10 ALH-320-2*
340 273 271 22 5.5 317 3 10 ALH-340-1*
356 289 287 22 5.5 333 3 10 ALH-356-1*
360 301 299 22 5.5 337 3 10 ALH-360-2*
365 306 304 25 5.5 342 3 10 ALH-365-1*
380 316 314 22 5.5 357 3 10 ALH-380-2*
380 321 319 25 5.5 357 3 10 ALH-380-1*
400 341 339 25 5.5 377 3 10 ALH-400-1*
406 340 338 22 5.5 383 3 15 ALH-406-1*
440 381 379 25 5.5 417 3 15 ALH-440-1*
460 400 398 22 5.5 440 3 15 ALH-460-1*
480 421 418 25 5.5 457 3 15 ALH-480-1*
520 460 457 25 5.5 494 3 15 ALH-520-1*
540 466 463 25 5.5 514 3 15 ALH-540-1*
560 501 498 25 5.5 534 3 15 ALH-560-1*
570 420 417 25 5.5 544 3 15 ALH-570-2*
600 530 527 30 8 574 5 15 ALH-600-1*
610 536 533 30 8 584 5 15 ALH-610-1*
650 575 572 30 8 620 5 15 ALH-650-1*
700 627 623 30 8 676 5 15 ALH-700-1*
800 727 723 30 8 770 5 15 ALH-800-1*
900 841 836 30 8 870 5 15 ALH-900-1*
950 891 886 30 8 920 5 15 ALH-950-1*
1000 941 936 30 8 970 5 20 ALH-1000-1*
1060 1001 995 30 8 1030 5 20 ALH-1060-1*
1470 1410 1402 30 8 1440 5 20 ALH-1470-1*
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
