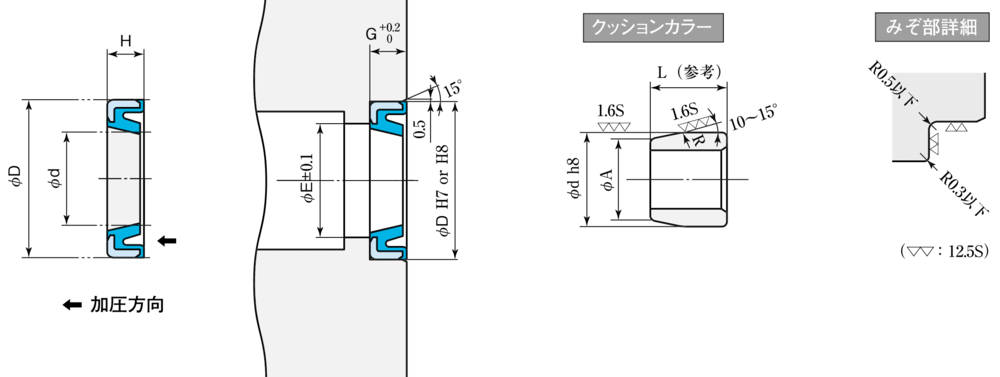

断面形状
使用範囲
| 標準材質 | |||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| NBR(RN803) FKM[RF903] |
1 {10} | 0.5 | ー5～80 [ー5～150] |
材質番号・温度欄の[ ]内はFKM素材です。
特徴
ストロークエンドにおけるショックを吸収してシリンダの破損や衝撃音を防止するクッションシールです。
他のクッション方式に比べシリンダのチェックバルブが不要になるなどメンテナンス上有利です。
標準空気圧シリンダ用です。
他のクッション方式に比べシリンダのチェックバルブが不要になるなどメンテナンス上有利です。
標準空気圧シリンダ用です。

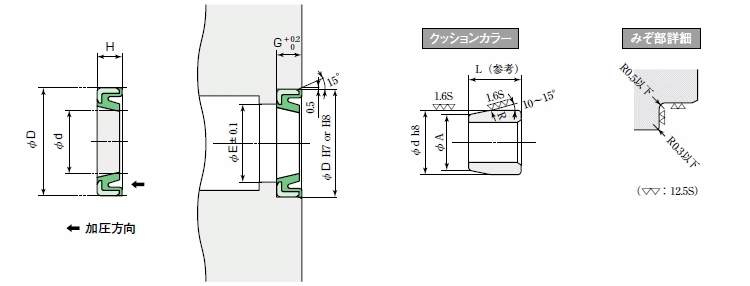

寸法表
| クッションシールおよびみぞ寸法（単位：mm） | 指示コード | |||||||
|---|---|---|---|---|---|---|---|---|
| d | D | H | G | E | A | L | 標準（RN 803） | 耐熱用（RF 903） |
| 10 | 18 | 4.7 | 5 | 12.5 | 8 | 15～20 | PCS-10 | |
| 14 | 22 | 4.7 | 5 | 16.5 | 12 | 15～20 | PCS-14 | |
| 15 | 23 | 4.7 | 5 | 17.5 | 13 | 15～20 | PCS-15 | |
| 16 | 24 | 4.7 | 5 | 18.5 | 14 | 15～20 | PCS-16 | PCS-16F |
| 18 | 26 | 4.7 | 5 | 20.5 | 16 | 15～20 | PCS-18 | PCS-18F |
| 20 | 28 | 4.7 | 5 | 22.5 | 18 | 15～20 | PCS-20 | PCS-20F |
| 22 | 30 | 4.7 | 5 | 24.5 | 20 | 15～20 | PCS-22 | |
| 22.4 | 30.4 | 4.7 | 5 | 24.9 | 20.4 | 15～20 | PCS-22.4 | |
| 24 | 32 | 4.7 | 5 | 26.5 | 22 | 15～20 | PCS-24 | PCS-24F |
| 25 | 33 | 4.7 | 5 | 27.5 | 23 | 15～30 | PCS-25 | PCS-25F |
| 28 | 36 | 4.7 | 5 | 30.5 | 26 | 15～30 | PCS-28 | PCS-28F |
| 30 | 40 | 5.6 | 6 | 33 | 28 | 20～30 | PCS-30 | PCS-30F |
| 31.5 | 41.5 | 5.6 | 6 | 34.5 | 29.5 | 20～30 | PCS-31.5 | |
| 35 | 45 | 5.6 | 6 | 38 | 33 | 20～30 | PCS-35 | PCS-35F |
| 35.5 | 45.5 | 5.6 | 6 | 38.5 | 33.5 | 20～30 | PCS-35.5 | |
| 38 | 48 | 5.6 | 6 | 41 | 36 | 20～30 | PCS-38 | PCS-38F |
| 40 | 50 | 5.6 | 6 | 43 | 38 | 20～40 | PCS-40 | PCS-40F |
| 45 | 55 | 5.6 | 6 | 48 | 43 | 20～40 | PCS-45 | |
| 50 | 62 | 6.6 | 7 | 53 | 48 | 25～40 | PCS-50 | PCS-50F |
| 55 | 67 | 6.6 | 7 | 58 | 53 | 25～40 | PCS-55 | |
| 56 | 68 | 6.6 | 7 | 59 | 54 | 25～40 | PCS-56 | |
| 60 | 72 | 6.6 | 7 | 63 | 58 | 25～40 | PCS-60 | PCS-60F |
| 65 | 77 | 6.6 | 7 | 68 | 63 | 25～40 | PCS-65 | |
| 75 | 87 | 6.6 | 7 | 78 | 73 | PCS-75-2* | PCS-75-1F* | |
| 85 | 97 | 6.6 | 7 | 88 | 83 | PCS-85-2* | PCS-85-1F* | |
| 120 | 132 | 6.6 | 7 | 123 | 118 | PCS-120-2* | PCS-120-1F* | |
| 130 | 142 | 6.6 | 7 | 133 | 128 | PCS-130-1* | ||
