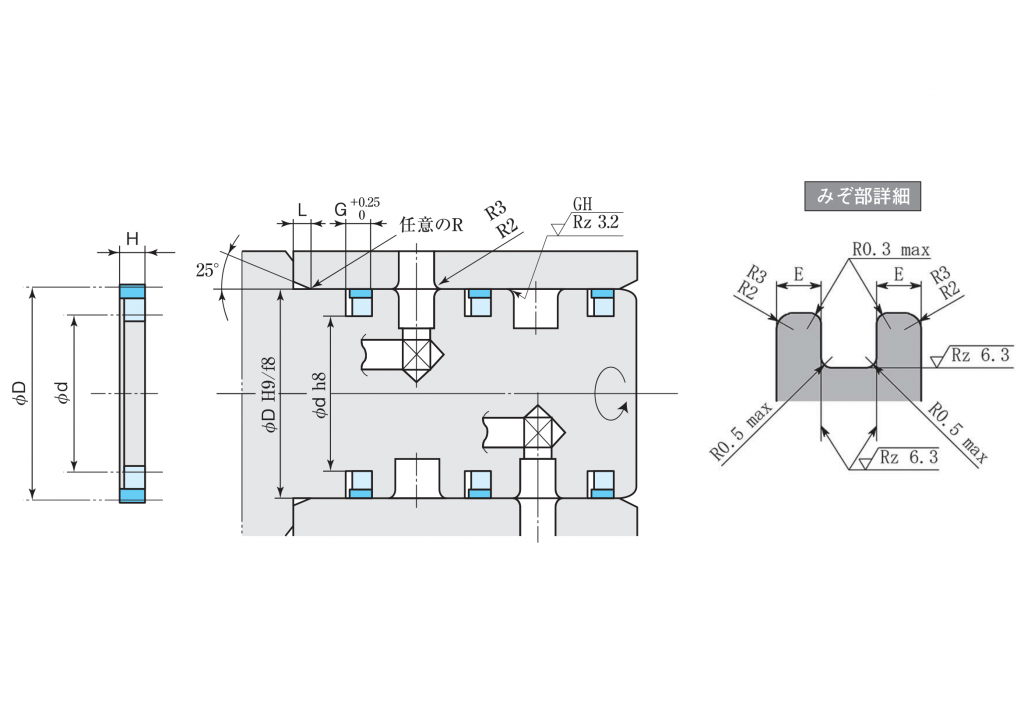

断面形状
使用範囲
| 標準材質 | ||||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
| PTFE(PT151) | STRタイプ | 28 {280} | 0.3 | ー30～100 |
特徴
エスフロン（PTFE）製のシールリングと合成ゴム製角リングを組合わせたシールで、 摩擦抵抗の小さな回転、揺動用シールです。
特に傷等の影響をうけやすいため取扱いにご注意ください。
シール効果と信頼性向上のため、 シールリングに圧力導入用ノッチの付いた製品も製作しておりますので、販売部門へお問い合わせ下さい。
特に傷等の影響をうけやすいため取扱いにご注意ください。
シール効果と信頼性向上のため、 シールリングに圧力導入用ノッチの付いた製品も製作しておりますので、販売部門へお問い合わせ下さい。
寸法表
| パッキンおよびみぞ寸法（単位：mm） | 指示コード | |||||
|---|---|---|---|---|---|---|
| D | d | H | G | E(参考) | L | 標準（PT 151） |
| 50 | 40 | 4.8 | 5.0 | 4 | 3 | STR- 50 |
| 60 | 50 | 4.8 | 5.0 | 4 | 3 | STR- 60 |
| 70 | 60 | 4.8 | 5.0 | 4 | 3 | STR- 70 |
| 80 | 70 | 4.8 | 5.0 | 4 | 3 | STR- 80 |
| 90 | 80 | 4.8 | 5.0 | 4 | 3 | STR- 90 |
| 100 | 90 | 4.8 | 5.0 | 4 | 3 | STR-100 |
| 110 | 100 | 4.8 | 5.0 | 4 | 3 | STR-110 |
| 120 | 108 | 5.3 | 5.5 | 5 | 4 | STR-120 |
| 130 | 118 | 5.3 | 5.5 | 5 | 4 | STR-130 |
| 140 | 128 | 5.3 | 5.5 | 5 | 4 | STR-140 |
| 150 | 138 | 5.3 | 5.5 | 5 | 4 | STR-150 |
| 160 | 148 | 5.3 | 5.5 | 5 | 4 | STR-160 |
| 165 | 153 | 5.3 | 5.5 | 5 | 4 | STR-165 |
