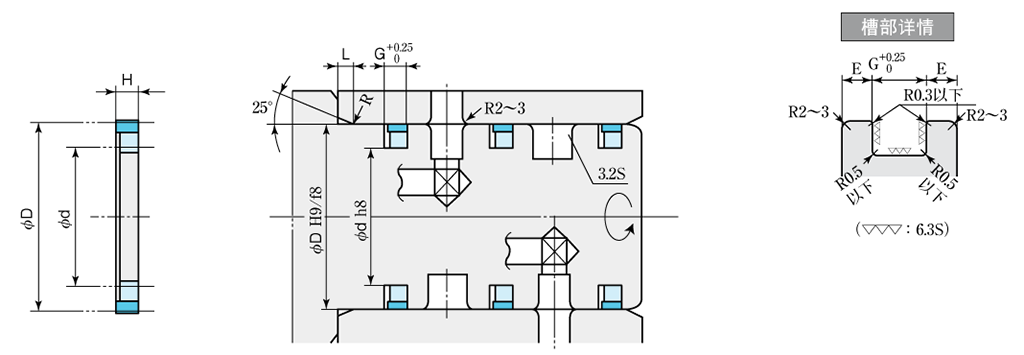

截面形状
使用范围
| 标准材质 | ||||
| 材质编号 | 常用最高压力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
| PTFE(PT151) | STR | 28 {280} | 0.3 | ー30～100 |
特征
S-Flon阪上(PTFE)制密封圈与合成橡胶制方形圈组合起来的密封圈，摩擦阻力较小的回转/摇动用密封圈。
特别容易受划痕等的影响，使用时请注意。
为了提高密封效果与可靠性，本公司还制作了开有压力导入口的密封圈产品，请咨询销售部门。
特别容易受划痕等的影响，使用时请注意。
为了提高密封效果与可靠性，本公司还制作了开有压力导入口的密封圈产品，请咨询销售部门。
备注
- ●可能因安装槽的位置而无法安装在整体槽中。此时，请采用分割槽结构。
- ●此外，请注意不能在需要严格密封的地方使用。 请设置排出回路防止外流。
- ●为了提高密封效果与可靠性，本公司还制作了开有压力导入口的密封圈产品。
- ●请不要用于单方向运动。
- ※关于加工符号中表面粗糙度的标准数列， 请参照这里。
尺寸表
| 密封件及槽尺寸（单位：mm） | 指示代码 | |||||
|---|---|---|---|---|---|---|
| D | d | H | G | E(参考) | L | 标准（PT 151） |
| 50 | 40 | 4.8 | 5.0 | 4 | 3 | STR- 50 |
| 60 | 50 | 4.8 | 5.0 | 4 | 3 | STR- 60 |
| 70 | 60 | 4.8 | 5.0 | 4 | 3 | STR- 70 |
| 80 | 70 | 4.8 | 5.0 | 4 | 3 | STR- 80 |
| 90 | 80 | 4.8 | 5.0 | 4 | 3 | STR- 90 |
| 100 | 90 | 4.8 | 5.0 | 4 | 3 | STR-100 |
| 110 | 100 | 4.8 | 5.0 | 4 | 3 | STR-110 |
| 120 | 108 | 5.3 | 5.5 | 5 | 4 | STR-120 |
| 130 | 118 | 5.3 | 5.5 | 5 | 4 | STR-130 |
| 140 | 128 | 5.3 | 5.5 | 5 | 4 | STR-140 |
| 150 | 138 | 5.3 | 5.5 | 5 | 4 | STR-150 |
| 160 | 148 | 5.3 | 5.5 | 5 | 4 | STR-160 |
| 165 | 153 | 5.3 | 5.5 | 5 | 4 | STR-165 |
- ★订购、咨询时，请按照指示代码进行指示。※的指示代码有了更改。旧的指示代码请参照这里。
- ★表中指示代码为蓝色的产品有库存。
- ★密封件的指示代码为小字斜体的产品请确认有无模具后再安排。 此外，模具已被废弃时，需要模具费。
- ★尺寸表内为刊登的尺寸及内圈用的产品也能制作，请商谈。
- ★为了适于保管，产品已被包装。关于使用与保管方法，请参照注意事项。
- ★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。
