STCシール（ロッド専用／回転・揺動用）

標準材質： PTFE(PT174)

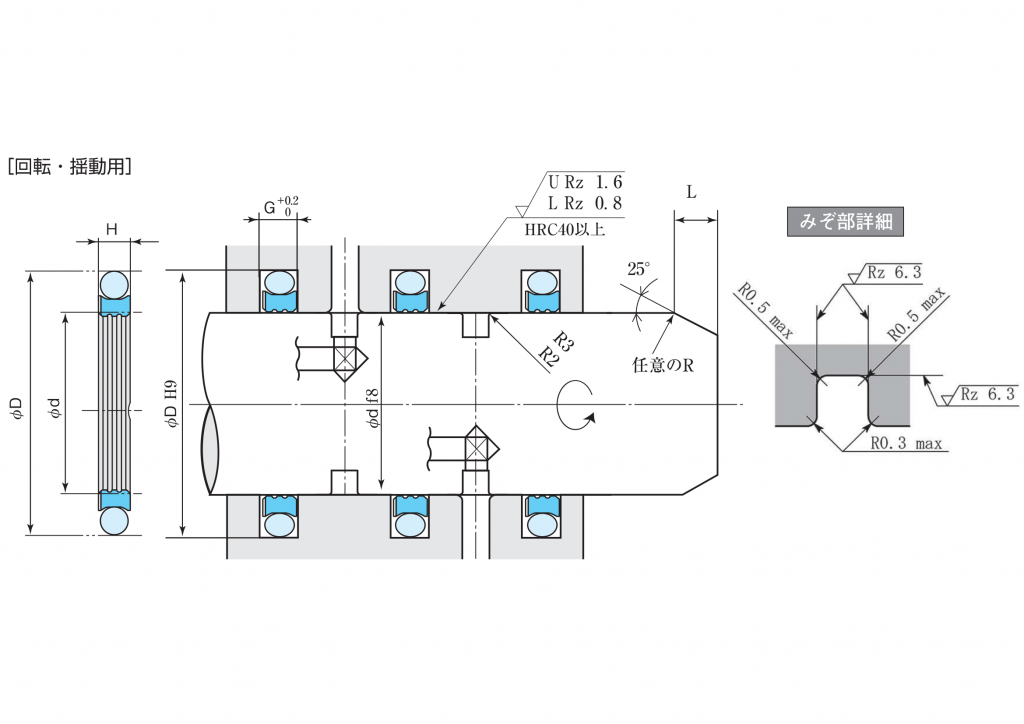

断面形状

使用範囲

標準材質
材質番号	常用最高圧力 MPa {kgf/㎠}		最高速度 (m/s)	温度 (℃)
PTFE(PT174)	STCシール	10 {100}	0.3	ー20～100

特徴

エスフロン（PTFE）製シールリングとＯリングを組合せたロッド専用シールです。エスフロン材質の優れた物理特性を活かし、さらにロッドと接触するシールリングの内周面に独特の形状設計をもたせることで同タイプの従来型シールに比べ密封性能を向上させました。
特に傷等の影響をうけやすいため取扱いにご注意ください。

備考

●ロッド径φ30以下の場合は取り付けを容易にするため分割みぞ構造をお勧めします。
●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
●厳密なシールを要する箇所には使用できませんのでご注意ください。
　外部への流出防止はドレン回路を設けてください。
●みぞ部の表面粗さはできるだけ良くしてください
※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
※常用はめ合い表については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法（単位：mm）				指示コード
d	D	H	G	標準（PT 174）
16	23.5	3	3.2	STC-16
18	25.5	3	3.2	STC-18
20	27.5	3	3.2	STC-20
22	29.5	3	3.2	STC-22
25	32.5	3	3.2	STC-25
28	35.5	3	3.2	STC-28
30	37.5	3	3.2	STC-30
32	39.5	3	3.2	STC-32
36	43.5	3	3.2	STC-36
40	51	4	4.2	STC-40
45	56	4	4.2	STC-45
50	61	4	4.2	STC-50
55	66	4	4.2	STC-55
60	71	4	4.2	STC-60
65	76	4	4.2	STC-65
70	81	4	4.2	STC-70
80	91	4	4.2	STC-80
90	101	4	4.2	STC-90
100	111	4	4.2	STC-100
105	116	4	4.2	STC-105
110	121	4	4.2	STC-110
115	126	4	4.2	STC-115
120	131	4	4.2	STC-120
125	136	4	4.2	STC-125
130	141	4	4.2	STC-130
135	146	4	4.2	STC-135
140	151	4	4.2	STC-140
150	161	4	4.2	STC-150
