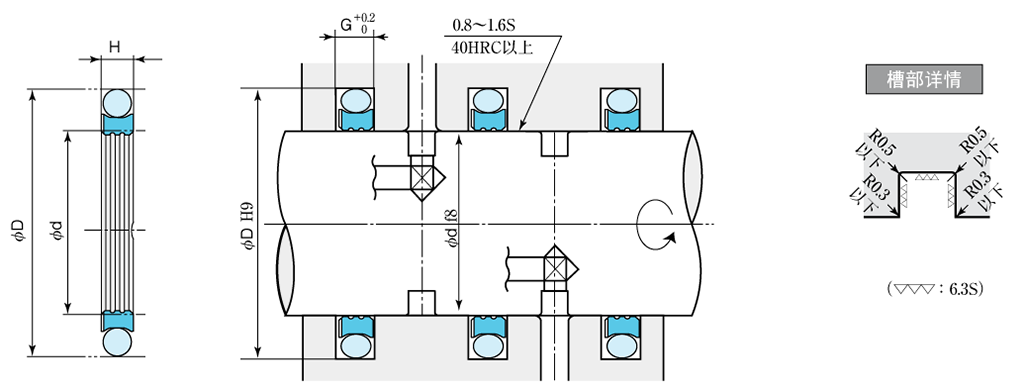

截面形状
使用范围
| 标准 | ||||
| 材质编号 | 常用最高压力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
| PTFE(PT174) | STC | 10 {100} | 0.3 | ー20～100 |
特征
S-Flon阪上(PTFE)制密封圈与O形圈组合起来的活塞杆专用密封圈。
S-Flon材质具有优秀的物理特性，而且与活塞杆接触的内周面具有独特的形状设计，相比旧型号的密封圈进一步提升了密封性能。
特别容易受划痕等的影响，使用时请注意。
S-Flon材质具有优秀的物理特性，而且与活塞杆接触的内周面具有独特的形状设计，相比旧型号的密封圈进一步提升了密封性能。
特别容易受划痕等的影响，使用时请注意。
备注
- （注）●活塞杆直径为φ30以下时，为了便于安装，建议采用分割槽结构。
- ●可能因安装槽的位置而无法安装在整体槽中。此时，请采用分割槽结构。
- ●请注意不能在需要严格密封的地方使用。请设置排出回路防止外流。
- ●请尽量改善槽部的表面粗糙度。
- ※关于加工符号中表面粗糙度的标准数列，请参照这里。
尺寸表
| 密封件及槽尺寸（单位：mm） | 指示代码 | |||
|---|---|---|---|---|
| d | D | H | G | 标准（PT 174） |
| 16 | 23.5 | 3 | 3.2 | STC-16 |
| 18 | 25.5 | 3 | 3.2 | STC-18 |
| 20 | 27.5 | 3 | 3.2 | STC-20 |
| 22 | 29.5 | 3 | 3.2 | STC-22 |
| 25 | 32.5 | 3 | 3.2 | STC-25 |
| 28 | 35.5 | 3 | 3.2 | STC-28 |
| 30 | 37.5 | 3 | 3.2 | STC-30 |
| 32 | 39.5 | 3 | 3.2 | STC-32 |
| 36 | 43.5 | 3 | 3.2 | STC-36 |
| 40 | 51 | 4 | 4.2 | STC-40 |
| 45 | 56 | 4 | 4.2 | STC-45 |
| 50 | 61 | 4 | 4.2 | STC-50 |
| 55 | 66 | 4 | 4.2 | STC-55 |
| 60 | 71 | 4 | 4.2 | STC-60 |
| 65 | 76 | 4 | 4.2 | STC-65 |
| 70 | 81 | 4 | 4.2 | STC-70 |
| 80 | 91 | 4 | 4.2 | STC-80 |
| 90 | 101 | 4 | 4.2 | STC-90 |
| 100 | 111 | 4 | 4.2 | STC-100 | 105 | 116 | 4 | 4.2 | STC-105 | 110 | 121 | 4 | 4.2 | STC-110 | 115 | 126 | 4 | 4.2 | STC-115 | 120 | 131 | 4 | 4.2 | STC-120 | 125 | 136 | 4 | 4.2 | STC-125 | 130 | 141 | 4 | 4.2 | STC-130 | 135 | 146 | 4 | 4.2 | STC-135 | 140 | 151 | 4 | 4.2 | STC-140 | 150 | 161 | 4 | 4.2 | STC-150 |
- ★订购、咨询时，请按照指示代码进行指示。※的指示代码有了更改。旧的指示代码请参照这里。
- ★表中指示代码为蓝色的产品有库存。
- ★密封件的指示代码为小字斜体的产品请确认有无模具后再安排。 此外，模具已被废弃时，需要模具费。
- ★尺寸表内为刊登的尺寸及内圈用的产品也能制作，请商谈。
- ★为了适于保管，产品已被包装。关于使用与保管方法，请参照注意事项。
- ★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。
