STシール（STSタイプ）

STシール（STSタイプ）（ピストン専用）

標準材質： PTFE(PT111)

断面形状

使用範囲

標準材質
材質番号	常用最高圧力 MPa {kgf/㎠}		最高速度 (m/s)	温度 (℃)
PTFE(PT111)	STSタイプ	10 {100}	1	ー30～100

特徴

エスフロン（PTFE）製のシールリングと合成ゴム製Oリングを組合わせたシールで、摩擦抵抗が小さく、低圧、低速でもスティックスリップを起こしません。
なお、シールリング（樹脂）は硬く弾性が乏しいため、シール性はUパッキンと比較して若干劣ります。
特に傷等の影響をうけやすいため取扱いにご注意ください。
シール効果と信頼性向上のため、シールリングに圧力導入用ノッチの付いた製品も製作しておりますので、販売部門へお問い合わせください。
●STSタイプは小断面設計の低圧、低摩擦用です。

備考

●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
●ウェアリングを使用しない場合φD2側をφD H9／ｆ8にしてください。
●単動では使用しないでください。
●シール効果と信頼性向上のため、シーリングに圧力導入用ノッチの付いた製品も製作しております。
※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
※常用はめ合い表については、こちらをご参照ください。

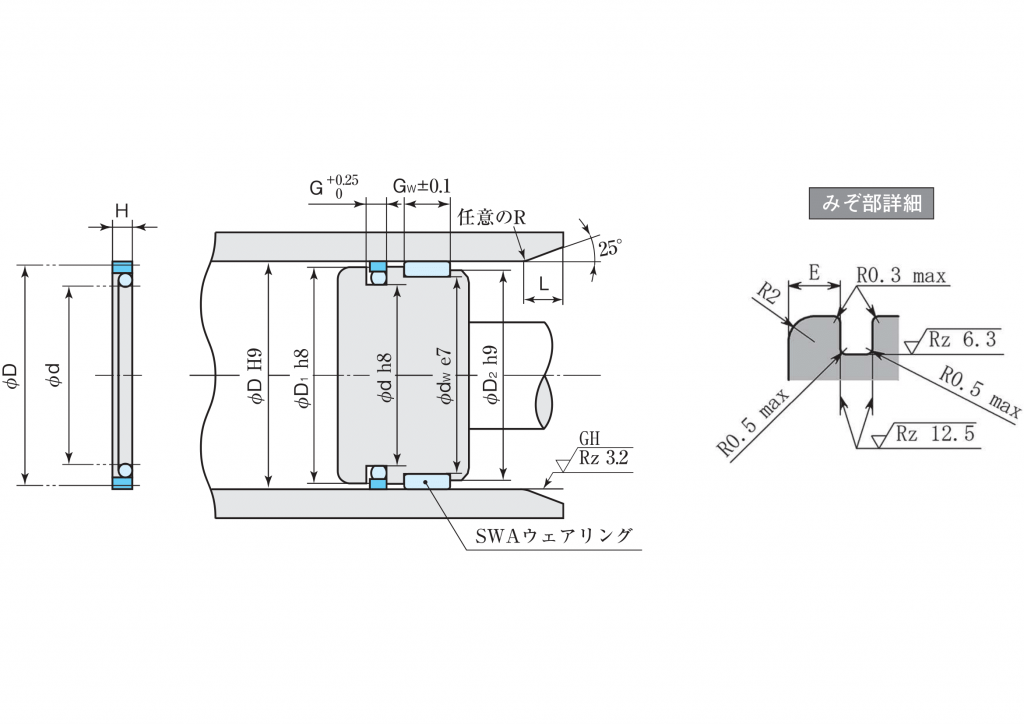

寸法表

パッキンおよびみぞ寸法 (単位：mm）										指示コード
D	d	H	G	D1	dw	D2	Gw	E	L	標準（PT 111）
20	15	1.7	2	19.5	17	19	3	3	2	STS-20
25	20	1.7	2	24.5	22	24	3	3	2	STS-25
30	24	2.2	2.5	29.5	27	29	4	4	2	STS-30
32	26	2.2	2.5	31.5	29	31	4	4	2	STS-32
35	29	2.2	2.5	34.5	32	34	4	4	2	STS-35
40	33.5	2.2	2.5	39.5	36	39	5	4	2	STS-40
45	38.5	2.2	2.5	44.5	41	44	5	4	2	STS-45
50	43.5	2.2	2.5	49.5	46	49	5	4	2	STS-50
55	45.5	3.3	3.6	54.5	51	54	5	6	3	STS-55
60	50.5	3.3	3.6	59.5	56	59	6	6	3	STS-60
63	53.5	3.3	3.6	62.5	59	62	6	6	3	STS-63
65	55.5	3.3	3.6	64.5	61	64	6	6	3	STS-65
70	60.5	3.3	3.6	69.5	66	69	6	6	3	STS-70
75	65.5	3.3	3.6	74.5	71	74	6	6	3	STS-75
80	70.5	3.3	3.6	79.5	76	79	8	6	3	STS-80
85	75.5	3.3	3.6	84.5	81	84	8	6	3	STS-85
90	80.5	3.3	3.6	89.5	86	89	8	6	3	STS-90
95	85.5	3.3	3.6	94.5	91	94	8	6	3	STS-95
100	90.5	3.3	3.6	99.5	95	98	10	6	3	STS-100

★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
★表中、指示コードの文字が青色の製品は在庫しております。
★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
また、金型が廃棄されている場合は型代が必要となります。
★寸法表に記載のない寸法や、内摺用も製作可能です。ご相談ください。
★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
