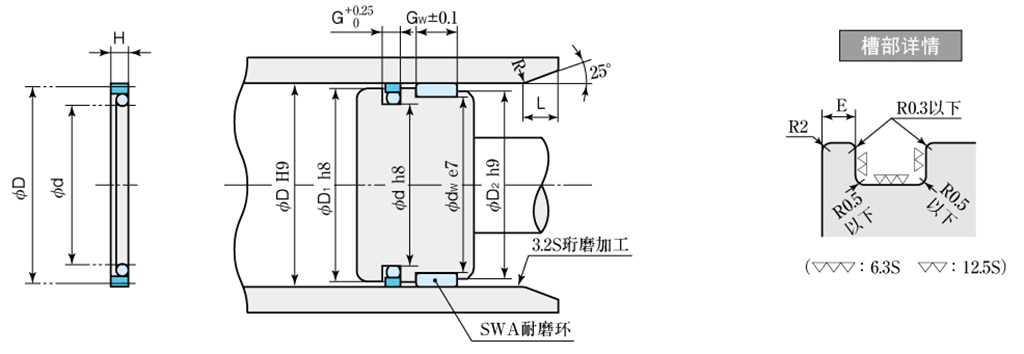

截面形状
使用范围
| 标准 | ||||
| 材质编号 | 常用最高压力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
| PTFE(PT111) | STS | 10 {100} | 1 | ー30～100 |
特征
S-FLON 阪上(PTFE)制密封圈与合成橡胶制O形圈组合起来的密封圈，摩擦阻力小，低压、低速时也不发生粘滑。
此外，由于密封圈（树脂）较硬，缺乏弹性，因此密封性比U型密封件稍差。
特别容易受划痕等的影响，使用时请注意。
为了提高密封效果与可靠性，本公司还制作了开有压力导入口的密封圈产品，请咨询销售部门。
●STS型是小截面设计的低压、低摩擦用产品。
此外，由于密封圈（树脂）较硬，缺乏弹性，因此密封性比U型密封件稍差。
特别容易受划痕等的影响，使用时请注意。
为了提高密封效果与可靠性，本公司还制作了开有压力导入口的密封圈产品，请咨询销售部门。
●STS型是小截面设计的低压、低摩擦用产品。
备注
- ●可能因安装槽的位置而无法安装在整体槽中。此时，请采用分割槽结构。
- ●不使用耐磨环的情况下φD2一侧请设定为H9/f8。
- ●为了提高密封效果和可靠性，本公司还制作用于向密封圈导入压力的带缺口的产品。
- ●请不要用于单方向运动。
- ※关于加工符号中表面粗糙度的标准数列，请参照这里。
尺寸表
| 密封件及槽尺寸 (单位：mm） | 指示代码 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | d | H | G | D1 | dw | D2 | Gw | E | L | 标准（PT 111） |
| 20 | 15 | 1.7 | 2 | 19.5 | 17 | 19 | 3 | 3 | 2 | STS-20 |
| 25 | 20 | 1.7 | 2 | 24.5 | 22 | 24 | 3 | 3 | 2 | STS-25 |
| 30 | 24 | 2.2 | 2.5 | 29.5 | 27 | 29 | 4 | 4 | 2 | STS-30 |
| 32 | 26 | 2.2 | 2.5 | 31.5 | 29 | 31 | 4 | 4 | 2 | STS-32 |
| 35 | 29 | 2.2 | 2.5 | 34.5 | 32 | 34 | 4 | 4 | 2 | STS-35 |
| 40 | 33.5 | 2.2 | 2.5 | 39.5 | 36 | 39 | 5 | 4 | 2 | STS-40 |
| 45 | 38.5 | 2.2 | 2.5 | 44.5 | 41 | 44 | 5 | 4 | 2 | STS-45 |
| 50 | 43.5 | 2.2 | 2.5 | 49.5 | 46 | 49 | 5 | 4 | 2 | STS-50 |
| 55 | 45.5 | 3.3 | 3.6 | 54.5 | 51 | 54 | 5 | 6 | 3 | STS-55 |
| 60 | 50.5 | 3.3 | 3.6 | 59.5 | 56 | 59 | 6 | 6 | 3 | STS-60 |
| 63 | 53.5 | 3.3 | 3.6 | 62.5 | 59 | 62 | 6 | 6 | 3 | STS-63 |
| 65 | 55.5 | 3.3 | 3.6 | 64.5 | 61 | 64 | 6 | 6 | 3 | STS-65 |
| 70 | 60.5 | 3.3 | 3.6 | 69.5 | 66 | 69 | 6 | 6 | 3 | STS-70 |
| 75 | 65.5 | 3.3 | 3.6 | 74.5 | 71 | 74 | 6 | 6 | 3 | STS-75 |
| 80 | 70.5 | 3.3 | 3.6 | 79.5 | 76 | 79 | 8 | 6 | 3 | STS-80 |
| 85 | 75.5 | 3.3 | 3.6 | 84.5 | 81 | 84 | 8 | 6 | 3 | STS-85 |
| 90 | 80.5 | 3.3 | 3.6 | 89.5 | 86 | 89 | 8 | 6 | 3 | STS-90 |
| 95 | 85.5 | 3.3 | 3.6 | 94.5 | 91 | 94 | 8 | 6 | 3 | STS-95 |
| 100 | 90.5 | 3.3 | 3.6 | 99.5 | 95 | 98 | 10 | 6 | 3 | STS-100 |
- ★订购、咨询时，请按照指示代码进行指示。※的指示代码有了更改。旧的指示代码请参照这里。
- ★表中指示代码为蓝色的产品有库存。
- ★密封件的指示代码为小字斜体的产品请确认有无模具后再安排。 此外，模具已被废弃时，需要模具费。
- ★尺寸表内为刊登的尺寸及内圈用的产品也能制作，请商谈。
- ★为了适于保管，产品已被包装。关于使用与保管方法，请参照注意事项。
- ★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。
| 截面形状 | 标准材质 | 名称 | 使用位置 | 主要用途 |
|---|---|---|---|---|
 |
夹布酚醛(PB201) | S-LIGHT耐磨环（SWA型） | （活塞专用） |
