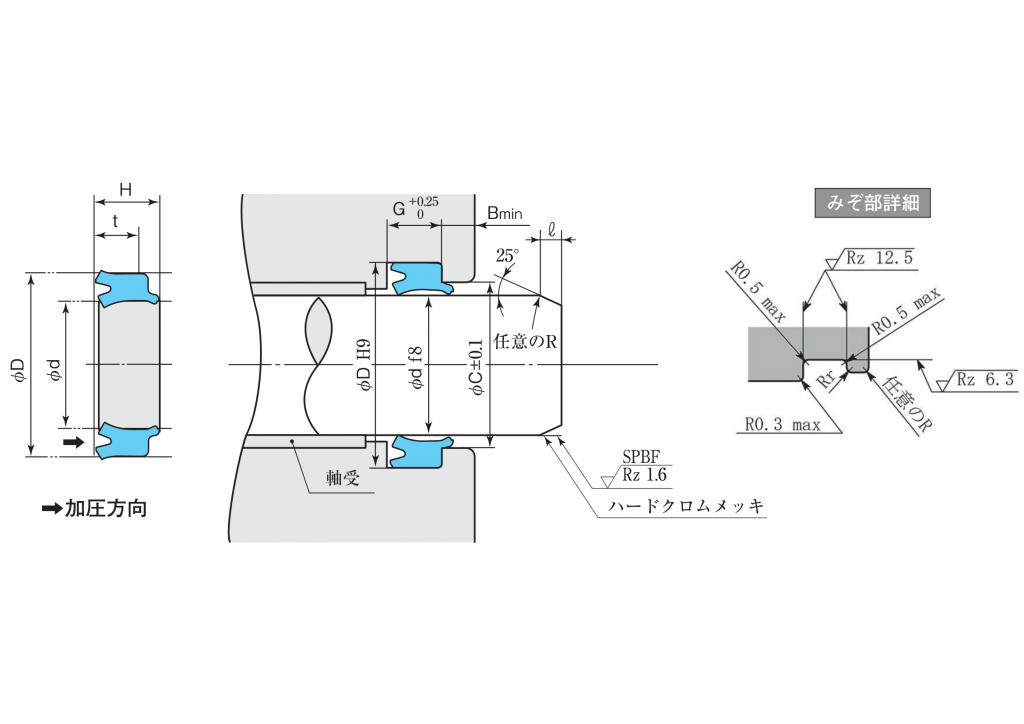

断面形状
使用範囲
| 標準材質 | ||||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
| NBR(RN906) | 低油圧仕様 | 1 {10} | 0.5 | ー10～80 |
特徴
低油圧用のダストシール兼用タイプのロッドパッキンです。装着スペースのコンパクト化が図れます。
備考
- パッキンは上図のように方向性があります。装着方向にご注意ください。
- ※常用はめ合い表については、こちらをご参照ください。
寸法表
| パッキンおよびみぞ寸法(単位：mm） | 指示コード | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | H | t | G | C | B | R | ℓ | 標準（RN 906） |
| 8 | 12 | 4.5 | 3.7 | 4 | 9.6 | 2 | 0.5 | 1.5 | NHU-8 |
| 10 | 14 | 4.5 | 3.7 | 4 | 11.6 | 2 | 0.5 | 1.5 | NHU-10 |
| 12 | 16 | 4.5 | 3.7 | 4 | 13.6 | 2 | 0.5 | 1.5 | NHU-12 |
| 14 | 18 | 4.5 | 3.7 | 4 | 15.6 | 2 | 0.5 | 1.5 | NHU-14 | <
| 16 | 24 | 7 | 5.7 | 6 | 19.4 | 2 | 0.6 | 2 | NHU-16 |
| 20 | 28 | 7 | 5.7 | 6 | 19.4 | 2 | 0.6 | 2 | NHU-20 |
| 25 | 33 | 7 | 5.7 | 6 | 28.4 | 2 | 0.6 | 2 | NHU-25 |
| 30 | 40 | 8 | 6.7 | 7 | 34 | 2 | 0.8 | 2.5 | NHU-30 |
| 断面形状 | 標準材質 | 名称 | 使用箇所 | 主用途 |
|---|---|---|---|---|
 |
NBR(RN729) | PPDパッキン | （ピストン専用） | |
 |
NBR(RN729) | PSDパッキン | （ピストン専用） | |
 |
NBR(RN818) | PDUパッキン | （ロッド専用） |
