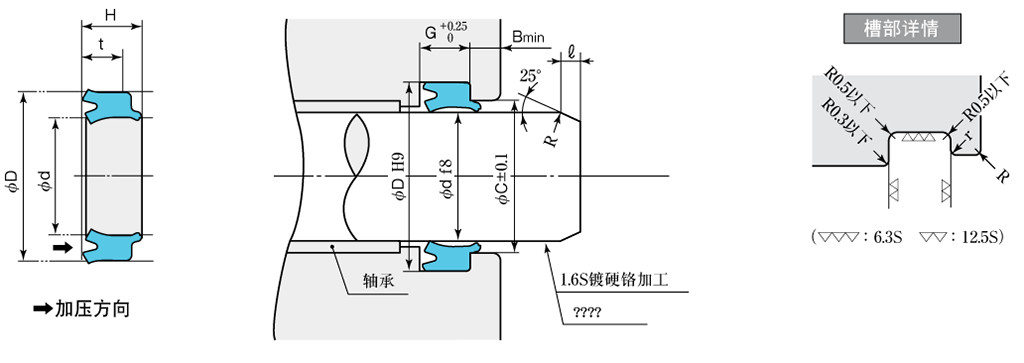

截面形状
使用范围
| 标准 | ||||
| 材质编号 | 常用最高压力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
| NBR(RN906) | 低液压规格 | 1 {10} | 0.5 | ー10～80 |
特征
气液缸用防尘密封圈兼用型的活塞杆密封件。可以实现安装空间的紧凑化。
备注
- 密封件如上图所示，具有方向性。请注意安装方向。
- ※关于加工符号中表面粗糙度的标准数列，请参照138页。
尺寸表
| 密封件及槽尺寸(单位：mm） | 指示代码 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | H | t | G | C | B | R | ℓ | 标准（RN 906） |
| 8 | 12 | 4.5 | 3.7 | 4 | 9.6 | 2 | 0.5 | 1.5 | NHU-8 |
| 10 | 14 | 4.5 | 3.7 | 4 | 11.6 | 2 | 0.5 | 1.5 | NHU-10 |
| 12 | 16 | 4.5 | 3.7 | 4 | 13.6 | 2 | 0.5 | 1.5 | NHU-12 |
| 14 | 18 | 4.5 | 3.7 | 4 | 15.6 | 2 | 0.5 | 1.5 | NHU-14 | <
| 16 | 24 | 7 | 5.7 | 6 | 19.4 | 2 | 0.6 | 2 | NHU-16 |
| 20 | 28 | 7 | 5.7 | 6 | 19.4 | 2 | 0.6 | 2 | NHU-20 |
| 25 | 33 | 7 | 5.7 | 6 | 28.4 | 2 | 0.6 | 2 | NHU-25 |
| 30 | 40 | 8 | 6.7 | 7 | 34 | 2 | 0.8 | 2.5 | NHU-30 |
- ★订购、咨询时，请按照指示代码进行指示。※的指示代码有了更改。旧的指示代码请参照这里。
- ★表中指示代码为蓝色的产品有库存。
- ★密封件的指示代码为小字斜体的产品请确认有无模具后再安排。 此外，模具已被废弃时，需要模具费。
- ★为了适于保管，产品已被包装。关于使用与保管方法，请参照注意事项。
- ★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。
| 截面形状 | 标准材质 | 名称 | 使用位置 | 主要用途 |
|---|---|---|---|---|
 |
NBR(RN729) | PPD密封件 | （活塞专用） | |
 |
NBR(RN729) | PSD密封件 | （活塞专用） | |
 |
NBR(RN818) | PDU密封件 | （活塞杆专用） |
