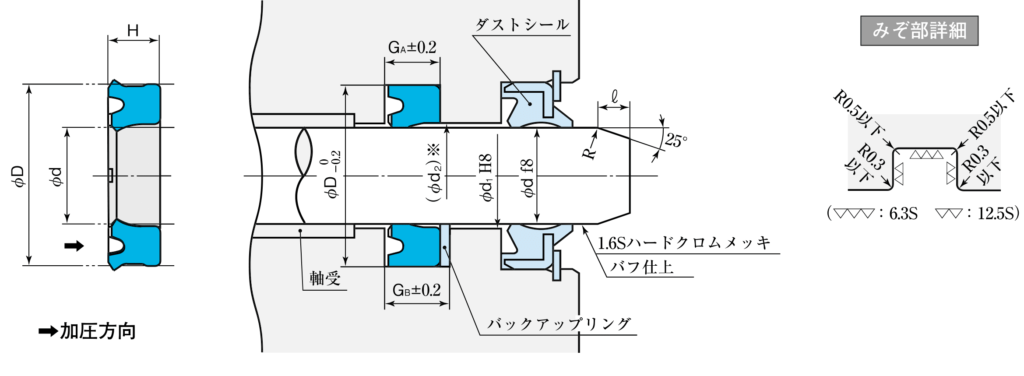

断面形状
使用範囲
| 標準材質 | ||||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
| NBR(RN922) | RNYパッキン〈はみ出しすきま H9/f8〉 | 14 ｛140｝ | 1 | ー25～100 |
| バックアップリング併用 | 21 ｛210｝ | 0.5 | ||
| 標準バック＋高圧バックアップ併用 | 28 ｛280｝ | |||
特徴
SKYパッキンと互換性があるロッド専用パッキンです。
高弾性ゴムの採用とロッド専用設計によりシール性・偏心追随性を高めました。
高弾性ゴムの採用とロッド専用設計によりシール性・偏心追随性を高めました。
寸法表
| パッキンおよびみぞ寸法(単位：mm） | 指示コード | 互換SKY パッキン |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | H | GA | GB | d1(参考) |  |
標準 （RN922) |
併用バック （PT111） |
|
| 16 | 24 | 5.1 | 5.7 | 6.7 | 16.4 | 2.5 | RNY-16 | TCS-24×16 | SKY-16 |
| 18 | 26 | 5.1 | 5.7 | 6.7 | 18.4 | 2.5 | RNY-18 | TCS-26×18 | SKY-18 |
| 20 | 28 | 5.1 | 5.7 | 6.7 | 20.4 | 2.5 | RNY-20 | TCS-28×20 | SKY-20 |
| 22 | 30 | 5.1 | 5.7 | 6.7 | 22.4 | 2.5 | RNY-22 | TCS-30×22 | SKY-22 |
| 22.4 | 30 | 5.1 | 5.7 | 6.7 | 22.8 | 2.5 | RNY-22.4 | TCS-30×22.4 | SKY-22.4 |
| 25 | 33 | 5.1 | 5.7 | 6.7 | 25.4 | 2.5 | RNY-25 | TCS-33×25 | SKY-25 |
| 28 | 35.5 | 5.1 | 5.7 | 6.7 | 28.4 | 2.5 | RNY-28 | TCS-35.5×28 | SKY-28 |
| 30 | 40 | 6.2 | 7 | 8.5 | 30.5 | 3 | RNY-30 | TCS-40×30 | SKY-30 |
| 31.5 | 41.5 | 6.2 | 7 | 8.5 | 32 | 3 | RNY-31.5 | TCS-41.5×31.5 | SKY-31.5 |
| 32 | 42 | 6.2 | 7 | 8.5 | 32.5 | 3 | RNY-32 | TCS-42×32 | SKY-32 |
| 35 | 45 | 6.2 | 7 | 8.5 | 35.5 | 3 | RNY-35 | TCS-45×35 | SKY-35 |
| 35.5 | 45 | 6.2 | 7 | 8.5 | 36 | 3 | RNY-35.5 | TCS-45×35.5 | SKY-35.5 |
| 36 | 46 | 6.2 | 7 | 8.5 | 36.5 | 3 | RNY-36 | TCS-46×36 | SKY-36 |
| 40 | 50 | 6.2 | 7 | 8.5 | 40.5 | 3 | RNY-40 | TCS-50×40 | SKY-40 |
| 45 | 55 | 6.2 | 7 | 8.5 | 45.5 | 3 | RNY-45 | TCS-55×45 | SKY-45 |
| 45 | 56 | 7.2 | 8 | 9.5 | 45.5 | 3 | RNY-45A | TCS-56×45 | SKY-45A |
| 50 | 60 | 6.2 | 7 | 8.5 | 50.5 | 3 | RNY-50 | TCS-60×50 | SKY-50 |
| 55 | 65 | 6.2 | 7 | 8.5 | 55.6 | 3 | RNY-55 | TCS-65×55 | SKY-55 |
| 56 | 66 | 6.2 | 7 | 8.5 | 56.6 | 3 | RNY-56 | TCS-66×56 | SKY-56 |
| 60 | 70 | 6.2 | 7 | 8.5 | 60.6 | 3 | RNY-60 | TCS-70×60 | SKY-60 |
| 60 | 71 | 7.2 | 8 | 9.5 | 60.6 | 3 | RNY-60A | TCS-71×60 | SKY-60A |
| 63 | 73 | 6.2 | 7 | 8.5 | 63.6 | 3 | RNY-63 | TCS-73×63 | SKY-63 |
| 65 | 75 | 6.2 | 7 | 8.5 | 65.6 | 3 | RNY-65 | TCS-75×65 | SKY-65 |
| 65 | 78 | 8.2 | 9 | 11 | 65.6 | 3.5 | RNY-65B | TCS-78×65 | ―― |
| 70 | 80 | 6.2 | 7 | 8.5 | 70.6 | 3.5 | RNY-70 | TCS-80×70 | SKY-70 |
| 70 | 85 | 9.2 | 10 | 12 | 70.6 | 3.5 | RNY-70B | TCS-85×70 | ―― |
| 71 | 80 | 6.2 | 7 | 8.5 | 71.6 | 3.5 | RNY-71 | TCS-80×71 | SKY-71 |
| 75 | 85 | 6.2 | 7 | 8.5 | 75.6 | 3.5 | RNY-75 | TCS-85×75 | SKY-75 |
| 75 | 90 | 9.2 | 10 | 12 | 75.6 | 3.5 | RNY-75B | TCS-90×75 | ―― |
| 80 | 90 | 6.2 | 7 | 8.5 | 80.6 | 3.5 | RNY-80 | TCS-90×80 | SKY-80 |
| 80 | 95 | 9.2 | 10 | 12 | 80.6 | 4 | RNY-80B | TCS-95×80 | ―― |
| 85 | 100 | 9.2 | 10 | 12 | 85.6 | 4 | RNY-85 | TCS-100×85 | SKY-85 |
| 90 | 105 | 9.2 | 10 | 12 | 90.6 | 4 | RNY-90 | TCS-105×90 | SKY-90 |
| 100 | 115 | 9.2 | 10 | 12 | 100.6 | 4 | RNY-100 | TCS-115×100 | SKY-100 |
| 110 | 125 | 9.2 | 10 | 12 | 110.6 | 4 | RNY-110 | TCS-125×110 | ―― |
| 112 | 125 | 8.7 | 10 | 12 | 112.6 | 4 | RNY-112 | TCS-125×112 | SKY-112, 112A |
| 125 | 140 | 9.2 | 10 | 12 | 125.6 | 4 | RNY-125 | TCS-140×125 | SKY-125 |
| 140 | 155 | 9.2 | 10 | 12 | 140.6 | 4 | RNY-140 | TCS-155×140 | SKY-140 |
| 160 | 175 | 9.2 | 10 | 12 | 160.6 | 4 | RNY-160 | TCS-175×160 | SKY-160 |
| 180 | 200 | 12.2 | 13 | 15.5 | 180.7 | 5.5 | RNY-180 | TCS-200×180 | SKY-180 |
- ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
- ★表中、指示コードの文字が青色の製品は在庫しております。
- ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
また、金型が廃棄されている場合は型代が必要となります。 - ★パッキンの指示コードにBのつくものは強化タイプでSKYパッキンと互換性がありません。
- ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
- ★互換SKYパッキンの在庫、金型の有無に関しては、SKYパッキンをご参照ください。
- ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
| 断面形状 | 標準材質 | 名称 | 使用箇所 | 主用途 |
|---|---|---|---|---|
 |
NBR(RN923) | RGYパッキン | （ピストン専用） | |
 |
NBR(RN906) | SDRスクレーパ | （ロッド専用） | |
 |
NBR(RN814) | SCKスクレーパ | （ロッド専用） | |
 |
NBR(RN807) | SCBスクレーパ | （ロッド専用） | |
 |
布入りフェノール(PB201) | エスライトウェアリング（SWタイプ） | （ピストン専用） | |
 |
ポリアミド(PN104) | エスリーブ（WRBタイプ） | （ロッド専用） | |
 |
PTFE(PT111) | PGリング（PGRI） | （ロッド専用） |
