使用范围
标准材质 | ||||
材质编号 | 常用最高压力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
NBR(RN922) | RNY密封件〈挤出游隙 H9/f8〉 | 14 {140} | 1 | ー25~100 |
并用挡圈 | 21 {210} | 0.5 | ||
并用标准挡圈+高压挡圈 | 28 {280} |
特征
与SKY密封件具有互换性的活塞专用密封件。
通过高弹性橡胶的采用和活塞杆的专用设计提高了密封性和偏心追随性。
通过高弹性橡胶的采用和活塞杆的专用设计提高了密封性和偏心追随性。

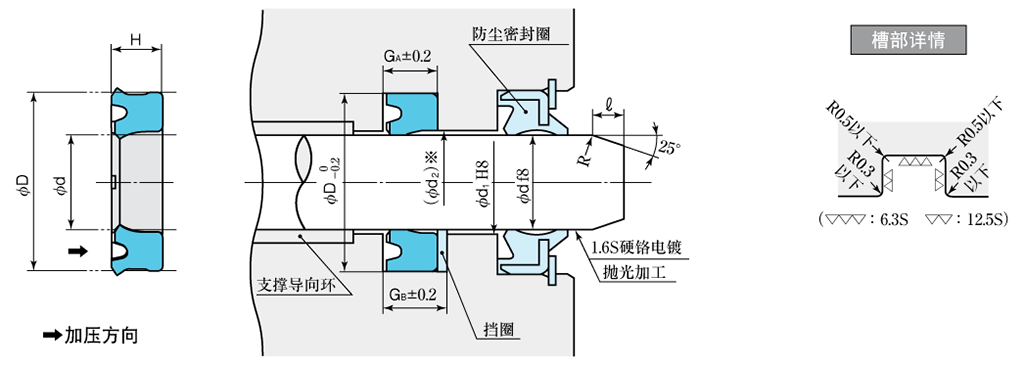

尺寸表
密封件及尺寸表(单位:mm) | 指示代码 | 互换SKY密封件 | |||||||
---|---|---|---|---|---|---|---|---|---|
d | D | H | GA | GB | d1(参考) | 标准材质 (RN922) |
并用挡圈 (PT111) |
||
16 | 24 | 5.1 | 5.7 | 6.7 | 16.4 | 2.5 | RNY-16 | TCS-24×16 | SKY-16 |
18 | 26 | 5.1 | 5.7 | 6.7 | 18.4 | 2.5 | RNY-18 | TCS-26×18 | SKY-18 |
20 | 28 | 5.1 | 5.7 | 6.7 | 20.4 | 2.5 | RNY-20 | TCS-28×20 | SKY-20 |
22 | 30 | 5.1 | 5.7 | 6.7 | 22.4 | 2.5 | RNY-22 | TCS-30×22 | SKY-22 |
22.4 | 30 | 5.1 | 5.7 | 6.7 | 22.8 | 2.5 | RNY-22.4 | TCS-30×22.4 | SKY-22.4 |
25 | 33 | 5.1 | 5.7 | 6.7 | 25.4 | 2.5 | RNY-25 | TCS-33×25 | SKY-25 |
28 | 35.5 | 5.1 | 5.7 | 6.7 | 28.4 | 2.5 | RNY-28 | TCS-35.5×28 | SKY-28 |
30 | 40 | 6.2 | 7 | 8.5 | 30.5 | 3 | RNY-30 | TCS-40×30 | SKY-30 |
31.5 | 41.5 | 6.2 | 7 | 8.5 | 32 | 3 | RNY-31.5 | TCS-41.5×31.5 | SKY-31.5 |
32 | 42 | 6.2 | 7 | 8.5 | 32.5 | 3 | RNY-32 | TCS-42×32 | SKY-32 |
35 | 45 | 6.2 | 7 | 8.5 | 35.5 | 3 | RNY-35 | TCS-45×35 | SKY-35 |
35.5 | 45 | 6.2 | 7 | 8.5 | 36 | 3 | RNY-35.5 | TCS-45×35.5 | SKY-35.5 |
36 | 46 | 6.2 | 7 | 8.5 | 36.5 | 3 | RNY-36 | TCS-46×36 | SKY-36 |
40 | 50 | 6.2 | 7 | 8.5 | 40.5 | 3 | RNY-40 | TCS-50×40 | SKY-40 |
45 | 55 | 6.2 | 7 | 8.5 | 45.5 | 3 | RNY-45 | TCS-55×45 | SKY-45 |
45 | 56 | 7.2 | 8 | 9.5 | 45.5 | 3 | RNY-45A | TCS-56×45 | SKY-45A |
50 | 60 | 6.2 | 7 | 8.5 | 50.5 | 3 | RNY-50 | TCS-60×50 | SKY-50 |
55 | 65 | 6.2 | 7 | 8.5 | 55.6 | 3 | RNY-55 | TCS-65×55 | SKY-55 |
56 | 66 | 6.2 | 7 | 8.5 | 56.6 | 3 | RNY-56 | TCS-66×56 | SKY-56 |
60 | 70 | 6.2 | 7 | 8.5 | 60.6 | 3 | RNY-60 | TCS-70×60 | SKY-60 |
60 | 71 | 7.2 | 8 | 9.5 | 60.6 | 3 | RNY-60A | TCS-71×60 | SKY-60A |
63 | 73 | 6.2 | 7 | 8.5 | 63.6 | 3 | RNY-63 | TCS-73×63 | SKY-63 |
65 | 75 | 6.2 | 7 | 8.5 | 65.6 | 3 | RNY-65 | TCS-75×65 | SKY-65 |
65 | 78 | 8.2 | 9 | 11 | 65.6 | 3.5 | RNY-65B | TCS-78×65 | ―― |
70 | 80 | 6.2 | 7 | 8.5 | 70.6 | 3.5 | RNY-70 | TCS-80×70 | SKY-70 |
70 | 85 | 9.2 | 10 | 12 | 70.6 | 3.5 | RNY-70B | TCS-85×70 | ―― |
71 | 80 | 6.2 | 7 | 8.5 | 71.6 | 3.5 | RNY-71 | TCS-80×71 | SKY-71 |
75 | 85 | 6.2 | 7 | 8.5 | 75.6 | 3.5 | RNY-75 | TCS-85×75 | SKY-75 |
75 | 90 | 9.2 | 10 | 12 | 75.6 | 3.5 | RNY-75B | TCS-90×75 | ―― |
80 | 90 | 6.2 | 7 | 8.5 | 80.6 | 3.5 | RNY-80 | TCS-90×80 | SKY-80 |
80 | 95 | 9.2 | 10 | 12 | 80.6 | 4 | RNY-80B | TCS-95×80 | ―― |
85 | 100 | 9.2 | 10 | 12 | 85.6 | 4 | RNY-85 | TCS-100×85 | SKY-85 |
90 | 105 | 9.2 | 10 | 12 | 90.6 | 4 | RNY-90 | TCS-105×90 | SKY-90 |
100 | 115 | 9.2 | 10 | 12 | 100.6 | 4 | RNY-100 | TCS-115×100 | SKY-100 |
110 | 125 | 9.2 | 10 | 12 | 110.6 | 4 | RNY-110 | TCS-125×110 | ―― |
112 | 125 | 8.7 | 10 | 12 | 112.6 | 4 | RNY-112 | TCS-125×112 | SKY-112, 112A |
125 | 140 | 9.2 | 10 | 12 | 125.6 | 4 | RNY-125 | TCS-140×125 | SKY-125 |
140 | 155 | 9.2 | 10 | 12 | 140.6 | 4 | RNY-140 | TCS-155×140 | SKY-140 |
160 | 175 | 9.2 | 10 | 12 | 160.6 | 4 | RNY-160 | TCS-175×160 | SKY-160 |
180 | 200 | 12.2 | 13 | 15.5 | 180.7 | 5.5 | RNY-180 | TCS-200×180 | SKY-180 |
- ★订购、咨询时,请按照指示代码进行指示。※的指示代码有了更改。旧的指示代码请参照这里。
- ★表中指示代码为蓝色的产品有库存。
- ★密封件的指示代码为小字斜体的产品请确认有无模具后再安排。 此外,模具已被废弃时,需要模具费。
- ★指示代码中含B的产品为加强型,与SKY密封件无兼容性。
- ★为了适于保管,产品已被包装。关于使用与保管方法,请参照注意事项。
- ★关于兼容SKY密封件的库存、模具的有无,请参照SKY密封件。
- ★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。
