SKYパッキン (ピストン・ロッド両用)

標準材質: NBR(RN906)

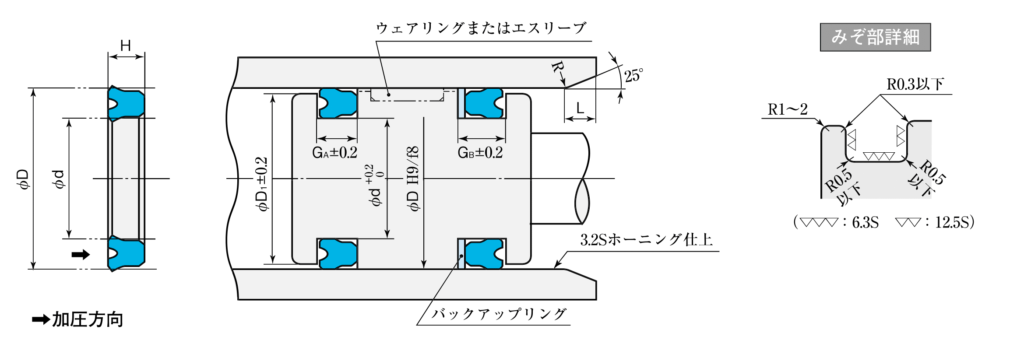

断面形状

SKY

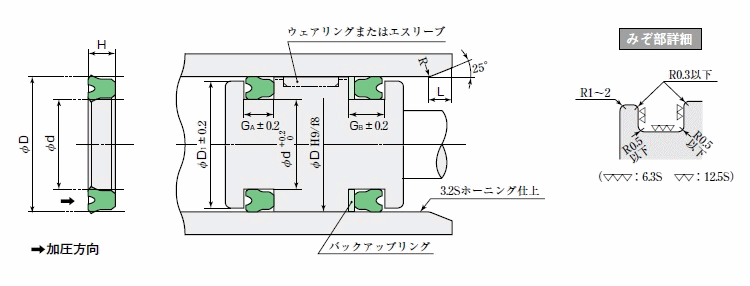

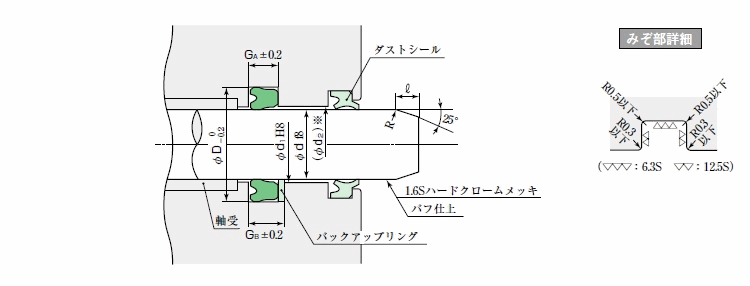

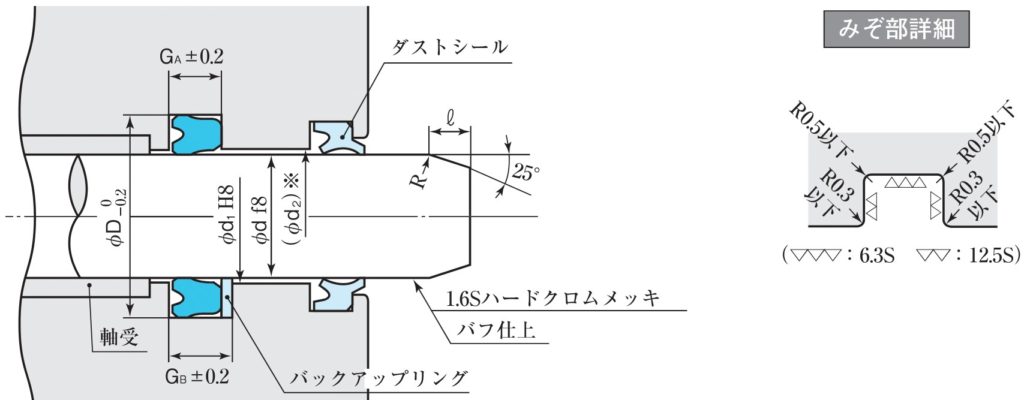

drawing_sky01 drawing_sky02

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN906)
FKM[RF905]
FKM[RF907]
SKYパッキン〈はみ出しすきま H9/f8〉 14 {140} 1[0.5] ー10~80
[ー5~150]
バックアップリング併用 21 {210} 0.5
標準バック+高圧バックアップ併用 28 {280}

最高速度および温度欄の[ ]内はFKM素材です。

特徴

最もポピュラーな油圧シリンダ用のピストン・ロッド両用パッキンです。
ピストンおよびロッド用のいずれにも使用でき、一体みぞに装着が可能のため部品点数の削減、コンパクト設計などコスト低減に効果を発揮します。

備考

  • ●SKY-8-5のD1公差は±0.1にしてください。
  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●SKY-18未満は分割みぞにしてください。
  • ●φD H9/f8は軸受方式により変わります。ウェアリングまたはエスリーブ併用の場合は、各寸法表をご参照ください。
  • ●単動使用の場合はチューブ面の粗さを1.6Sにしてください
  • ※バックアップリングを併用しないときの(φd2)寸法は、シールのはみ出し限界曲線をご参照ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法 (単位:mm) 指示コード
SKYパッキン 併用バック
(PT111)
d D H GA GB D1 d1
(参考)
L 標準
(RN 906)
耐熱用
(RF 905)
(RF 907)
耐寒用
(RN 903)
HNBR
(RP
902)
(RP
903)
8 14 3.7 4.2 5.2 13 8.4 3 1.5 SKY-8-5*
        TBC-8-5*
10 18 5 5.7 6.7 17 10.4 3 1.5 SKY-10-1*
        TBC-10-7*
12 20 5 5.7 6.7 19 12.4 3 1.5 SKY-12-1*
        TBC-12-3*
12.5 20 5 5.7 6.7 19 12.9 3 1.5 SKY-12.5         TCS-
20×12.5
14 22 5 5.7 6.7 21 14.4 3 1.5 SKY-14 SKY-14F   TCS-
22×14
16 24 5 5.7 6.7 23 16.4 3 1.5 SKY-16 SKY-16F     TCS-
24×16
17 25 5 5.7 6.7 24 17.4 3 1.5 SKY-17-1*
        TCS-
25×17
18 26 5 5.7 6.7 25 18.4 3 1.5 SKY-18 SKY-18F     TCS-
26×18
20 28 5 5.7 6.7 27 20.4 3 1.5 SKY-20 SKY-20F SKY-20N     TCS-
28×20
20 30 6 7 8.5 29 20.4 3 1.5 SKY-20-1*
        TBC-20-6*
22 30 5 5.7 6.7 29 22.4 3 1.5 SKY-22 SKY-22F   TCS-
30×22
22.4 30 5 5.7 6.7 29 22.8 3 1.5 SKY-22.4 SKY-22.4F   TCS-
30×22.4
23.5 31.5 5 5.7 6.7 30.5 23.9 3 1.5 SKY-23.5 SKY-23.5F       TCS-
31.5×23.5
24 32 5 5.7 6.7 31 24.4 3 1.5 SKY-24-2*
        TCS-
32×24
25 33 5 5.7 6.7 32 25.4 3 1.5 SKY-25 SKY-25F SKY-25N   TCS-
33×25
26 34 5 5.7 6.7 33 26.4 3 1.5 SKY-26-1*
        TBC-26-5*
27 35 5 5.7 6.7 34 27.4 3 1.5 SKY-27-1*
        TCS-
35×27
28 35.5 5 5.7 6.7 34.5 28.4 3 1.5 SKY-28 SKY-28F SKY-28N TCS-
35.5×28
28 36 5 5.7 6.7 35 28.4 3 1.5 SKY-28A         TCS-
36×28
30 38 5 5.7 6.7 37 30.5 3.5 3 SKY-30-1*
        TBC-30-5*
30 40 6 7 8.5 39 30.5 3.5 3 SKY-30 SKY-30F SKY-30N     TCS-
40×30
31.5 41.5 6 7 8.5 40.5 32 3.5 3 SKY-31.5 SKY-31.5F       TCS-
41.5×31.5
32 42 6 7 8.5 41 32.5 3.5 3 SKY-32         TCS-
42×32
35 45 6 7 8.5 44 35.5 3.5 3 SKY-35 SKY-35F SKY-35N     TCS-
45×35
35.5 45 6 7 8.5 44 36 3.5 3 SKY-35.5 SKY-35.5F SKY-35.5N TCS-
45×35.5
35.5 45.5 6 7 8.5 44.5 36 3.5 3 SKY-35.5A         TCS-
45.5×35.5
36 46 6 7 8.5 45 36.5 3.5 3 SKY-36 SKY-36F     TCS-
46×36
38 48 6 7 8.5 47 38.5 3.5 3 SKY-38-1*
        TBC-38-3*
40 50 6 7 8.5 49 40.5 3.5 3 SKY-40 SKY-40F SKY-40N   TCS-
50×40
45 55 6 7 8.5 54 45.5 3.5 3 SKY-45 SKY-45F SKY-45N     TCS-
55×45
45 56 7 8 9.5 55 45.5 3.5 3 SKY-45A SKY-45AF SKY-45AN TCS-
56×45
50 60 6 7 8.5 59 50.5 3.5 3 SKY-50 SKY-50F SKY-50N     TCS-
60×50
53 63 6 7 8.5 62 53.6 3.5 3 SKY-53 SKY-53F     TCS-
63×53
55 65 6 7 8.5 64 55.6 3.5 3 SKY-55 SKY-55F SKY-55N     TCS-
65×55
56 66 6 7 8.5 65 56.6 3.5 3 SKY-56 SKY-56F   TCS-
66×56
58 68 6 7 8.5 67 58.6 3.5 3 SKY-58-1*
        TBC-58-4*
60 70 6 7 8.5 69 60.6 3.5 3 SKY-60 SKY-60F SKY-60N     TCS-
70×60
60 71 7 8 9.5 70 60.6 3.5 3 SKY-60A SKY-60AF       TCS-
71×60
61 71 6 7 8.5 70 61.6 3.5 3 SKY-61-1*
        TC-SKY-61-1*
63 73 6 7 8.5 72 63.6 3.5 3 SKY-63 SKY-63F SKY-63N   TCS-
73×63
65 75 6 7 8.5 74 65.6 3.5 3 SKY-65 SKY-65F SKY-65N     TCS-
75×65
67 77 6 7 8.5 76 67.6 3.5 3 SKY-67 SKY-67F   TCS-
77×67
70 80 6 7 8.5 79 70.6 3.5 3 SKY-70 SKY-70F SKY-70N TCS-
80×70
71 80 6 7 8.5 79 71.6 3.5 3 SKY-71 SKY-71F     TCS-
80×71
75 85 6 7 8.5 84 75.6 3.5 3 SKY-75 SKY-75F SKY-75N     TCS-
85×75
80 90 6 7 8.5 89 80.6 3.5 3 SKY-80 SKY-80F SKY-80N TCS-
90×80
85 95 6 7 8.5 94 85.6 3.5 3 SKY-85-2*
        TBC-85-1*
85 100 9 10 12 98 85.6 4 4 SKY-85 SKY-85F SKY-85N TCS-
100×85
86 100 8.5 9.5 11.5 98 86.6 4 4 SKY-86 SKY-86F       TCS-
100×86
90 100 6 7 8.5 99 90.6 4 4 SKY-90-1*
        TBC-90-13*
90 105 9 10 12 103 90.6 4 4 SKY-90 SKY-90F SKY-90N   TCS-
105×90
95 110 9 10 12 108 95.6 4 4 SKY-95 SKY-95F       TCS-
110×95
96 111 9 10 12 109 96.6 4 4 SKY-96-1*
        TBC-96-1*
98 112 8.5 9.5 11.5 110 98.6 4 4 SKY-98 SKY-98F       TCS-
112×98
100 115 9 10 12 113 100.6 4 4 SKY-100 SKY-100F SKY-100N TCS-
115×100
105 120 9 10 12 118 105.6 4 4 SKY-105-2*
        TBC-105-1*
106 120 8.5 9.5 11.5 118 106.6 4 4 SKY-106 SKY-106F SKY-106N     TCS-
120×106
110 125 9 10 12 123 110.6 4 4 SKY-110-3*
    TBC-110-1*
112 125 8.5 9.5 11.5 123 112.6 4 4 SKY-112 SKY-112F       TCS-
125×112
112 125 9 10 12 123 112.6 4 4 SKY-112A SKY-112AF   TCS-
125×112
115 130 8.5 9.5 11.5 128 115.6 4 4 SKY-115-2*
        TBC-115-2*
118 132 8.5 9.5 11.5 130 118.6 4 4 SKY-118 SKY-118F SKY-118N     TCS-
132×118
119 133 8.5 9.5 11.5 131 119.6 4 4 SKY-119-1*
        TBC-119-1*
120 135 9 10 12 133 120.6 4 4 SKY-120-2*
      TBC-120-1*
125 140 9 10 12 138 125.6 4 4 SKY-125 SKY-125F SKY-125N TCS-
140×125
130 145 9 10 12 143 130.6 4 4 SKY-130-1*
      TBC-130-1*
132 145 8.5 9.5 11.5 143 132.6 4 4 SKY-132 SKY-132F       TCS-
145×132
136 150 8.5 9.5 11.5 148 136.6 4 4 SKY-136 SKY-136F       TCS-
150×136
140 155 9 10 12 153 140.6 4 4 SKY-140 SKY-140F   TCS-
155×140
145 160 9 10 12 158 145.6 4 4 SKY-145 SKY-145F SKY-145N     TCS-
160×145
150 165 9 10 12 163 150.6 4 4 SKY-150 SKY-150F       TCS-
165×150
155 170 9 10 12 168 155.6 4 4 SKY-155 SKY-155F       TCS-
170×155
160 175 9 10 12 173 160.6 4 4 SKY-160 SKY-160F   TCS-
175×160
165 180 9 10 12 178 165.6 4 4 SKY-165 SKY-165F       TCS-
180×165
170 185 9 10 12 183 170.6 4 4 SKY-170-1*
        TBC-170-1*
175 190 9 10 12 188 175.6 4 4 SKY-175 SKY-175F       TCS-
190×175
180 200 12 13 15.5 198 180.8 5 5 SKY-180 SKY-180F   TCS-
200×180
185 205 12 13 15.5 203 185.8 5 5 SKY-185-1*
        TBC-185-1*
190 210 12 13 15.5 208 190.8 5 5 SKY-190-3*
SKY-190-1F*
      TBC-190-4*
195 215 12 13 15.5 213 195.8 5 5 SKY-195-1*
        TBC-195-6*
200 220 12 13 15.5 218 200.8 5 5 SKY-200 SKY-200F       TCS-
220×200
204 224 12 13 15.5 222 204.8 5 5 SKY-204 SKY-204F       TCS-
224×204
210 230 12 13 15.5 228 210.8 5 5 SKY-210-2*
SKY-210-1F*
      TBC-210-4*
215 235 12 13 15.5 233 215.8 5 5 SKY-215-1*
        TBC-215-3*
220 240 12 13 15.5 238 220.8 5 5 SKY-220-1*
        TBC-220-3*
224 244 12 13 15.5 242 224.8 5 5 SKY-224 SKY-224F       TCS-
244×224
230 250 12 13 15.5 248 230.8 5 5 SKY-230 SKY-230F       TCS-
250×230
235 255 12 13 15.5 253 235.8 5 5 SKY-235-1*
        TBC-235-1*
237 257 12 13 15.5 255 237.8 5 5 SKY-237-1*
        TC-SKY-237-1*
240 260 12 13 15.5 258 240.8 5 5 SKY-240-3*
SKY-240-1F*
      TBC-240-1*
245 265 12 13 15.5 263 245.8 5 5 SKY-245-1*
        TBC-245-4*
250 270 12 13 15.5 268 250.8 5 5 SKY-250 SKY-250F       TCS-
270×250
260 280 14 15 18 278 260.8 5 5 SKY-260 SKY-260F       TCS-
280×260
280 300 14 15 18 298 280.8 5 5 SKY-280 SKY-280F       TCS-
300×280
290 310 14 15 18 308 290.8 5 5 SKY-290-1*
        TBC-290-1*
295 315 14 15 18 313 295.8 5 5 SKY-295 SKY-295F       TCS-
315×295
300 320 12 13 16 318 300.8 5 5 SKY-300-3*
        TBC-300-3*
310 330 14 15 18 328 311 5 5 SKY-310-1*
        TBC-310-2*
315 335 14 15 18 333 316 5 5 SKY-315         TCS-
335×315
335 355 14 15 18 353 336 5 5 SKY-335         TCS-
355×335
355 375 14 15 18 373 356 5 5 SKY-355         TCS-
375×355
380 400 14 15 18 398 381 5 5 SKY-380 SKY-380F       TCS-
400×380
400 420 14 15 18 418 401 5 5 SKY-400         TCS-
420×400
430 450 14 15 18 448 431 5 5 SKY-430         TCS-
450×430
450 470 14 15 18 468 451 5 5 SKY-450         TCS-
470×450
480 500 14 15 18 498 481 5 5 SKY-480         TCS-
500×480
500 525 17 18 21 522 501 5 5 SKY-500-1*
        TBC-500-2*
540 560 14 15 18 558 541 5 5 SKY-540-1*
        TBC-540-1*
550 570 13 14 17 568 551 5 5 SKY-550-1*
        TBC-550-1*
610 630 14 15 18 628 611 5 5 SKY-610-1*
        TBC-610-1*
630 655 17 18 21 652 631 5 5 SKY-630-1*
        TBC-630-1*
660 690 18 19 22 687 661 5 5 SKY-660-1*
        TC-SKY-660-1*
770 800 18 19 22 797 771 5 5 SKY-770-1*
        TC-SKY-770-1*
