ダストシール

コイルスクレーパ(MDH) （ロッド専用）

標準材質： C5191W(PBW2)(SUS304)

断面形状

MDH-1

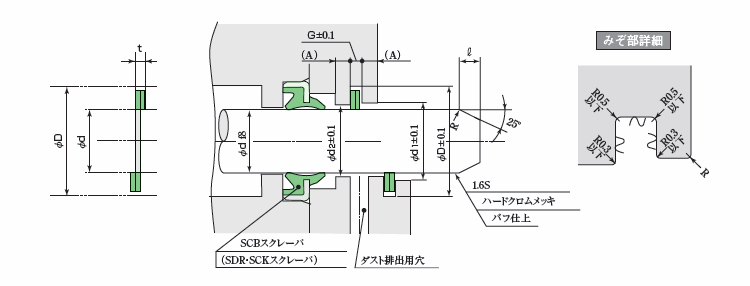

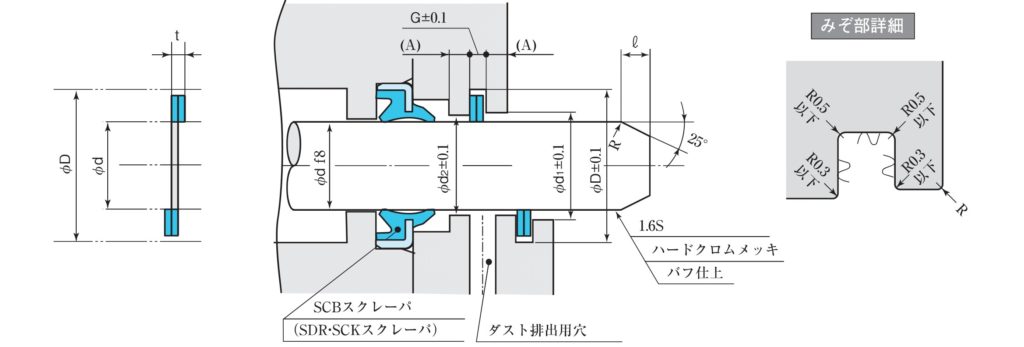

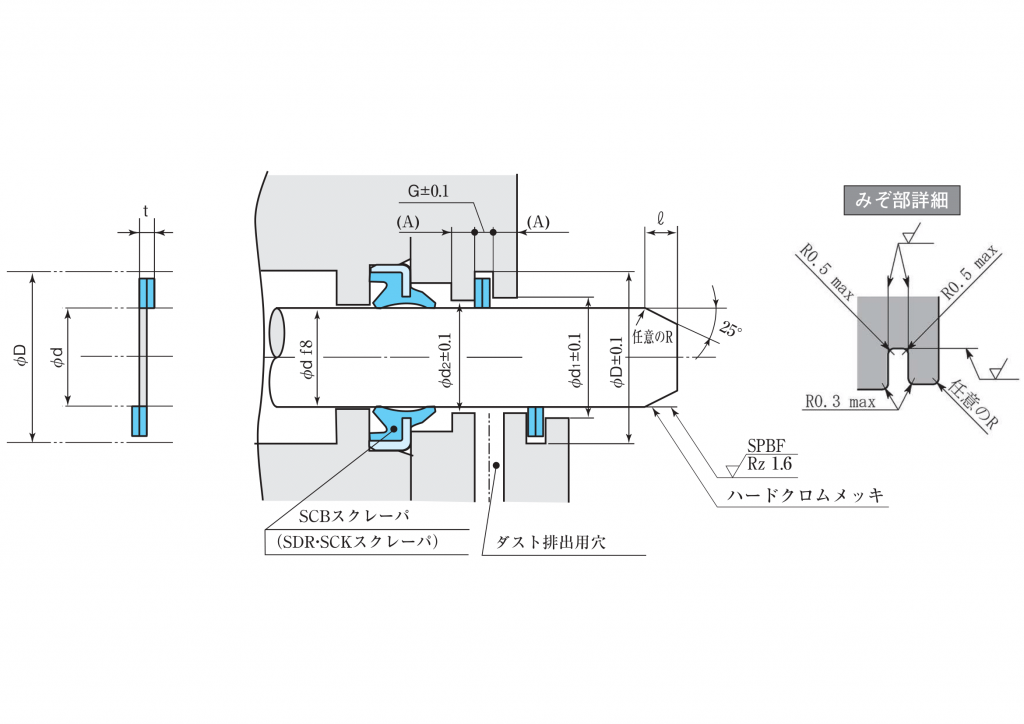

MDH 寸法指示図2024.12-1

使用範囲

標準材質
材質番号	常用最高圧力 MPa {kgf/㎠}	最高速度 (m/s)	温度 (℃)
リン青銅 (C5191W) 〔PBW2〕ステンレス (SUS304)	-	1	100℃以下（φ70軸用未満） 80℃以下（φ70～φ100軸用未満）

特徴

コイル状の金属スクレーパです。
ロッド表面に付着した溶接スパッタ、切粉、着氷などを除去し、パッキン類を保護します。
ゴム製ダストシールと併用してご使用ください。

備考

●スクレーパ間のダスト堆積を嫌う場合にはダスト排出用穴(円周上1～2ヶ所)の追加をお勧めします。
●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にして下さい。
●寸法は併用するパッキンによって異なります。併用するパッキンの寸法をご参照ください。
●ダストシール単体使用時の(L)寸法はSKYの寸法を参考にしてください。
※コイルスクレーパの組み付け方法については、こちらをご参照ください。
※常用はめ合い表については、こちらをご参照ください。

寸法表

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

スクレーパおよびみぞ寸法（単位：mm）							指示コード
d	D	t	d1	d2	G	A	リン青銅(C5191W)[PBW2]	ステンレス(SUS304)
16	20.7	1.1	18	17	1.3	2	MDH-16	MDH-16S
18	22.7	1.1	20	19	1.3	2	MDH-18	MDH-18S
20	24.7	1.1	22	21	1.3	2	MDH-20	MDH-20S
22	26.7	1.1	24	23	1.3	2	MDH-22	MDH-22S
22.4	27.1	1.1	24.4	23.4	1.3	2	MDH-22.4	MDH-22.4S
25	29.7	1.1	27	26	1.3	2	MDH-25	MDH-25S
28	32.7	1.1	30	29	1.3	2	MDH-28	MDH-28S
30	34.7	1.1	32	31	1.3	2	MDH-30	MDH-30S
31.5	36.2	1.1	33.5	32.5	1.3	2	MDH-31.5	MDH-31.5S
32	36.7	1.1	34	33	1.3	2	MDH-32	MDH-32S
35	39.7	1.1	37	36	1.3	2	MDH-35	MDH-35S
35.5	40.2	1.1	37.5	36.5	1.3	2	MDH-35.5	MDH-35.5S
36	40.7	1.1	38	37	1.3	2	MDH-36	MDH-36S
40	44.7	1.1	42	41	1.3	2	MDH-40	MDH-40S
45	49.7	1.1	47	46	1.3	2	MDH-45	MDH-45S
50	54.7	1.1	52	51	1.3	2	MDH-50	MDH-50S
55	64	1.55	57	56	2	3	MDH-55	MDH-55S
56	65	1.55	58	57	2	3	MDH-56	MDH-56S
60	69	1.55	62	61	2	3	MDH-60	MDH-60S
63	72	1.55	65	64	2	3	MDH-63	MDH-63S
65	74	1.55	67	66	2	3	MDH-65	MDH-65S
70	79	1.55	73	71	2	3	MDH-70	MDH-70S
71	80	1.55	74	72	2	3	MDH-71	MDH-71S
75	84	1.55	78	76	2	3	MDH-75	MDH-75S
80	89	1.55	83	81	2	3	MDH-80	MDH-80S
85	94	1.55	88	86	2	3	MDH-85	MDH-85S
90	99	1.55	93	91	2	3	MDH-90	MDH-90S
95	104	1.55	98	96	2	3	MDH-95	MDH-95S
100	109	1.55	103	101	2	3	MDH-100	MDH-100S
110	119	2.4	113	111	3	3	MDH-110	MDH-110S
120	129	2.4	123	121	3	3	MDH-120	MDH-120S
125	134	2.4	128	126	3	3	MDH-125	MDH-125S
130	139	2.4	133	131	3	3	MDH-130	MDH-130S
140	149	2.4	143	141	3	3	MDH-140	MDH-140S
150	159	2.4	153	151	3	3	MDH-150	MDH-150S
160	169	2.4	163	161	3	3	MDH-160	MDH-160S
180	189	2.4	183	181	3	3	MDH-180	MDH-180S
200	209	2.4	203	201	3	3	MDH-200	MDH-200S

★ご注文・お問合せは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
★表中、指示コードの文字が青色の製品は在庫しております。
★ダストシールの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
また、金型が廃棄されている場合は型代が必要となります。
★ダストシールは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
