エスライトウェアリング(SWB) (ピストン専用)

標準材質: 布入りフェノール(PB251)

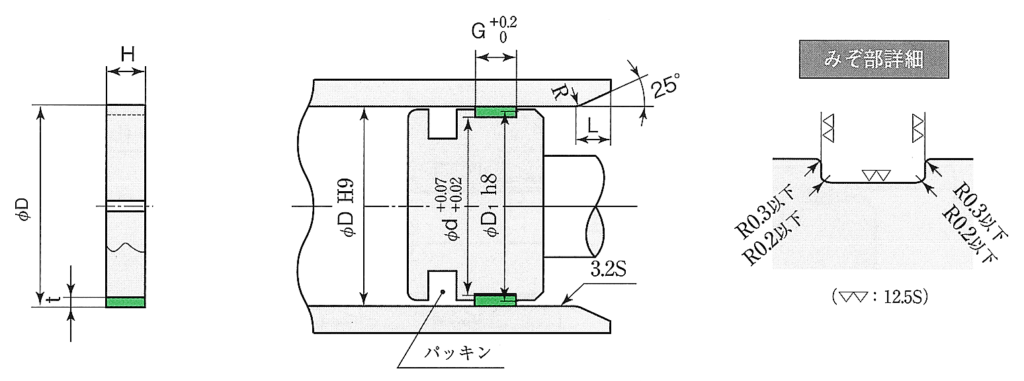

断面形状

SWB-2
SWB

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
布入りフェノール(PB251) - 3 ー55~120

特徴

布入りフェノール樹脂製で耐荷重性の優れたピストン軸受です。
一体みぞに装着できピストンの焼き付きやカジリを防止します。
SWBウェアリングは主に空気圧シリンダ用です。

備考

  • ●L寸法は併用するパッキンによって異なります。併用するパッキンのL寸法をご参照ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
  • ※常用はめ合い表については、こちらをご参照ください。

寸法表

ウ ェ ア リ ン グ お よ び み ぞ 寸 法(単位:mm) 指示コード
D d H t G D1 標準(PB 251)
20 17 2 1.5 2 19.5 SWB-20
25 22 2 1.5 2 24.5 SWB-25
30 27 2 1.5 2 29.5 SWB-30
32 29 3 1.5 3 31.5 SWB-32
40 37 3 1.5 3 39.5 SWB-40
50 47 4 1.5 4 49.5 SWB-50
63 59 4 2 4 62.4 SWB-63
80 76 5 2 5 79.4 SWB-80
100 96 6 2 6 99.4 SWB-100
125 121 8 2 8 124.3 SWB-125
140 136 8 2 8 139.3 SWB-140
160 156 8 2 8 159.3 SWB-160
180 176 8 2 8 179.3 SWB-180
  • ★ご注文・お問合せは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。内周用も製作可能です。ご相談ください。
  • ★ウェアリングの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★ウェアリングは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
  • ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
