エスライトウェアリング（SWタイプ） （ピストン専用）

標準材質： 布入りフェノール(PB201)

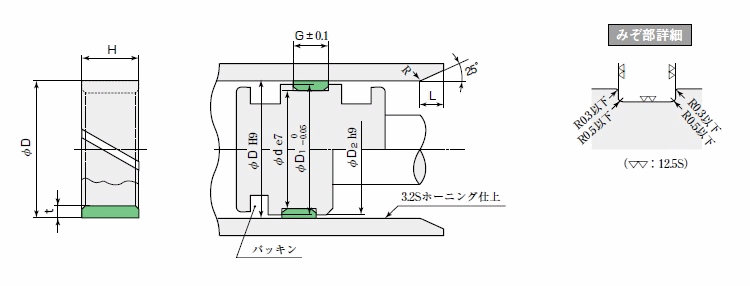

断面形状

SW-2
SW

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)		 温度
(℃)
布入りフェノール(PB201) - 3 ー55～120

特徴

布入りフェノール樹脂製で耐荷重性の優れたピストン軸受です。
一体みぞに装着できピストンの焼き付きやカジリを防止します。
SWウェアリングは主に油圧シリンダ用です。

備考

  • ●L寸法は併用するパッキンによって異なります。併用するパッキンのL寸法をご参照ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
  • ※常用はめ合い表については、こちらをご参照ください。

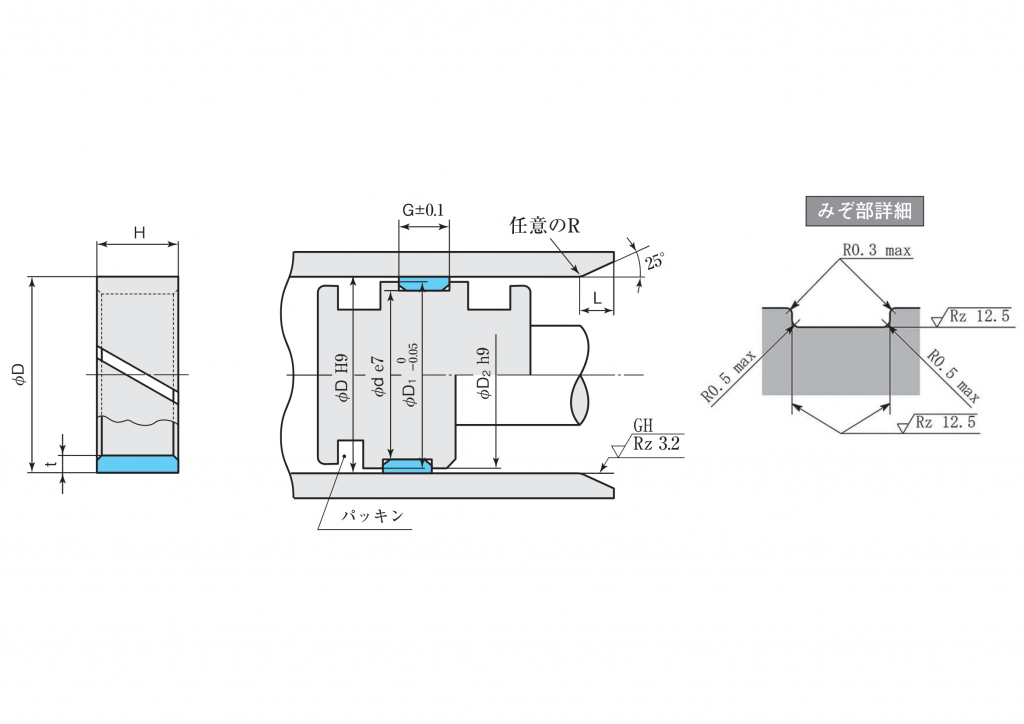

寸法表

　　　　　　　　　
ウ ェ ア リ ン グ お よ び み ぞ 寸 法（単位：mm） 指示コード
D d H t G D1 D2 標準（PB 201）
25 21 5 2 5 24.5 24 SW-25
30 26 5 2 5 29.5 29 SW-31.5
31.5 27.5 8 2 8 31 30 SW-31.5
32 28 8 2 8 31.5 30.5 SW-32
35 31 8 2 8 34.5 33.5 SW-35
35.5 31.5 10 2 10 35 34 SW-35.5
40 36 10 2 10 39.5 38.5 SW-40
45 41 12 2 12 44.5 43.5 SW-45
50 46 12 2 12 49.5 48.5 SW-50
53 47 16 3 16 52.4 51 SW-53
55 49 16 3 16 54.4 53 SW-55
56 50 16 3 16 55.4 54 SW-56
60 54 16 3 16 59.4 58 SW-60
63 57 16 3 16 62.4 61 SW-63
65 59 16 3 16 64.4 63 SW-65
70 64 20 3 20 69.4 68 SW-70
71 65 20 3 20 70.4 69 SW-71
75 69 20 3 20 74.4 73 SW-75
80 74 20 3 20 79.4 78 SW-80
85 79 20 3 20 84.4 83 SW-85
90 84 25 3 25 89.4 88 SW-90
95 89 25 3 25 94.4 93 SW-95
100 94 25 3 25 99.4 98 SW-100
105 99 25 3 25 104.4 103 SW-105
110 104 30 3 30 109.4 108 SW-110
112 106 30 3 30 111.4 110 SW-112
115 109 30 3 30 114.4 113 SW-115
120 114 30 3 30 119.4 118 SW-120
125 119 30 3 30 124.3 123 SW-125
130 124 30 3 30 129.3 128 SW-130
135 129 30 3 30 134.3 133 SW-135
140 134 40 3 40 139.3 138 SW-140
150 144 40 3 40 149.3 148 SW-150
160 154 40 3 40 159.3 158 SW-160
170 164 50 3 50 169.3 168 SW-170
175 169 50 3 50 174.3 173 SW-175
180 174 50 3 50 179.3 178 SW-180
190 184 50 3 50 189.2 188 SW-190
200 194 50 3 50 199.2 198 SW-200
210 204 50 3 50 209.2 208 SW-210
220 214 60 3 60 219.2 218 SW-220
224 218 60 3 60 223.2 222 SW-224
230 224 60 3 60 229.2 228 SW-230
240 234 60 3 60 239.2 238 SW-240
250 244 60 3 60 249.2 248 SW-250
260 252 60 4 60 259.2 257 SW-260
270 262 60 4 60 269.2 267 SW-270
280 272 60 4 60 279.2 277 SW-280
290 282 60 4 60 289.2 287 SW-290
300 292 60 4 60 299.2 297 SW-300
310 302 70 4 70 309 307 SW-310
320 312 70 4 70 319 317 SW-320
340 332 70 4 70 339 337 SW-340
350 342 70 4 70 349 347 SW-350
360 352 70 4 70 359 357 SW-360
375 367 70 4 70 374 372 SW-375
380 372 70 4 70 379 377 SW-380
400 392 70 4 70 399 397 SW-400
  • ★ご注文・お問合せは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★ウェアリングの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★内摺用も製作可能です。ご相談ください。
  • ★ウェアリングは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
  • ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
