エスフロンテープウェアリング（SBT） （ピストン・ロッド両用）

標準材質： PTFE(PT141)

断面形状

SBT-2

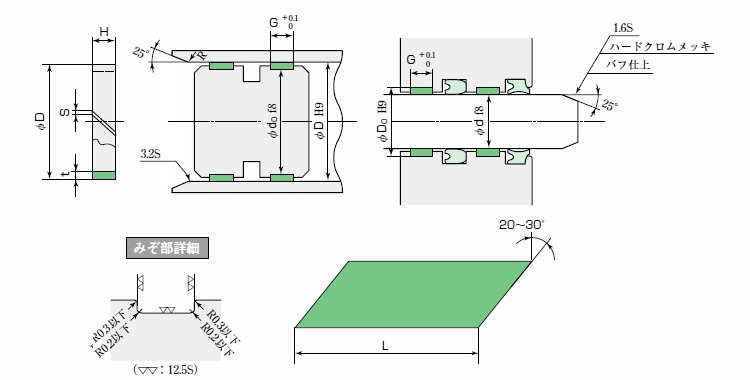

SBT寸法指示図-1 SBT寸法指示図-2

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)		 温度
(℃)
PTFE(PT141) - 3 ー55～200

特徴

特殊充填材入りPTFE製のテープ状の軸受です。
シリンダ径ロッド径に合せ自由にカットして使用できます。
耐熱性・耐スティックスリップ性に優れた軸受です。

備考

  • ウェアリングのカット長さ
    （ピストン用）L=・（D－t）－S【mm】
    （ロッド用）    L=・（d＋t）－S【mm】
  • エスフロンテープウェアリングは10ｍ/巻です。
  • ●L1、ℓ寸法は併用するパッキンによって異なります。併用するパッキンのL寸法をご参照ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
  • ※常用はめ合い表については、こちらをご参照ください。

寸法表

ウェアリングおよびみぞ寸法（単位：mm） 指示コード
H t S D d0 d D0 G 標準（PT 141）
8 2 （ピストン用）
D×（0.02～0.05）+0.8

（ロッド用）
d×（0.02～0.05）+0.8		 18～ D-4 16～ d＋4 8 SBT-8
10 2 30～ D-4 25～ d＋4 10 SBT-10
15 2.5 50～ D-5 40～ d＋5 15 SBT-15
20 2.5 70～ D-5 60～ d＋5 20 SBT-20
25 2.5 90～ D-5 80～ d＋5 25 SBT-25
30 2.5 125～ D-5 120～ d＋5 30 SBT-30
40 2.5 150～ D-5 140～ d＋5 40 SBT-40
  • ★ご注文・お問合せは、指示コードにてご指示ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★ウェアリングの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★ウェアリングは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
  • ★S寸法は表記寸法範囲内に設定してください。
  • ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
