使用範囲
標準材質 | |||
材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
ポリアミド(PN104) | 21 {210} | 1 | ー25~80 |
特徴
RGUパッキンと併用する、はめ込みタイプのプラスチック製のバックアップリング兼用軸受です。
一体みぞへの装着ができます。
ピストンのカジリを防止するとともに、パッキンの耐圧性・耐久性を向上させます。
一体みぞへの装着ができます。
ピストンのカジリを防止するとともに、パッキンの耐圧性・耐久性を向上させます。

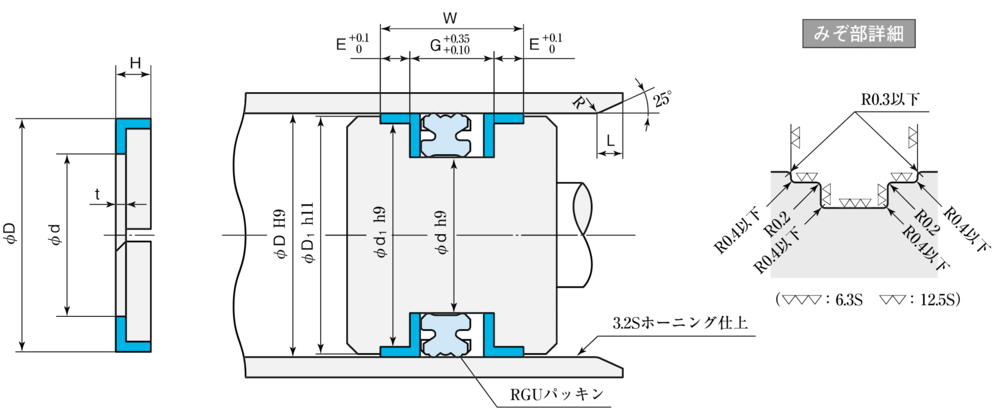

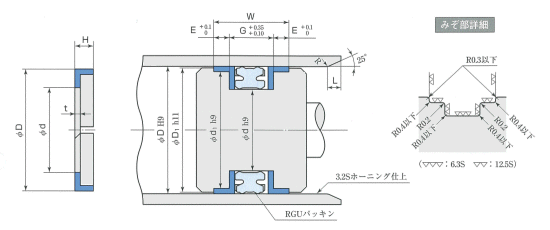

寸法表
PWLベアリングおよびみぞ寸法(単位:mm) | 指示コード | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D | d | H | t | D1 | d1 | G | E | W | L | 標準(PN 104) | |
14MPa以下 | 21MPa以下 | ||||||||||
40 | 30 | 5.5 | 1.5 | 39 | 39.4 | 37 | 10 | 4 | 18 | 2.5 | PWL-40 |
45 | 35 | 5.5 | 1.5 | 44 | 44.4 | 42 | 10 | 4 | 18 | 2.5 | PWL-45 |
50 | 40 | 5.5 | 1.5 | 49 | 49.4 | 47 | 10 | 4 | 18 | 2.5 | PWL-50 |
55 | 45 | 5.5 | 1.5 | 54 | 54.4 | 52 | 10 | 4 | 18 | 2.5 | PWL-55 |
60 | 50 | 5.5 | 1.5 | 59 | 59.4 | 57 | 10 | 4 | 18 | 2.5 | PWL-60 |
63 | 53 | 5.5 | 1.5 | 62 | 62.4 | 60 | 10 | 4 | 18 | 2.5 | PWL-63 |
65 | 55 | 7 | 2 | 63.5 | 64.2 | 61 | 11 | 5 | 21 | 2.5 | PWL-65 |
70 | 60 | 7 | 2 | 68.5 | 69.2 | 66 | 11 | 5 | 21 | 2.5 | PWL-70 |
75 | 65 | 7 | 2 | 73.5 | 74.2 | 71 | 11 | 5 | 21 | 2.5 | PWL-75 |
80 | 67 | 7 | 2 | 78.5 | 79.2 | 76 | 12.5 | 5 | 22.5 | 3 | PWL-80 |
85 | 72 | 7 | 2 | 83.5 | 84.2 | 81 | 12.5 | 5 | 22.5 | 3 | PWL-85 |
90 | 77 | 7 | 2 | 88.5 | 89.2 | 86 | 12.5 | 5 | 22.5 | 3 | PWL-90 |
100 | 85 | 7 | 2 | 98.5 | 99.2 | 96 | 14 | 5 | 24 | 4 | PWL-100 |
- ★ご注文・お問合せは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
- ★表中、指示コードの文字が青色の製品は在庫しております。
- ★PWLベアリングの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
また、金型が廃棄されている場合は型代が必要となります。 - ★PWLベアリングは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
- ★使用条件によりHSDパッキンとの併用も可能ですので、お問い合わせください。
- ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
