使用範囲
標準材質 | |||
材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
エスキッドラバー(RK703) NBR(RN716) FKM(RF704) |
0.8 {8} | 0.4 | ー25~70 ー10~70 ー5~150 |
特徴
小断面のピストン・ロッド両用Uパッキンです。
●MYAは摩擦抵抗が小さく小口径シリンダなどに適します。
●MYNはMYAより更に摩擦抵抗が小さく電磁弁などに適します。
●MYHは耐熱用です。
ミニYパッキンシリーズは、JIS B2401-P系列のOリングとみぞの互換性があります。
●MYAは摩擦抵抗が小さく小口径シリンダなどに適します。
●MYNはMYAより更に摩擦抵抗が小さく電磁弁などに適します。
●MYHは耐熱用です。
ミニYパッキンシリーズは、JIS B2401-P系列のOリングとみぞの互換性があります。
備考

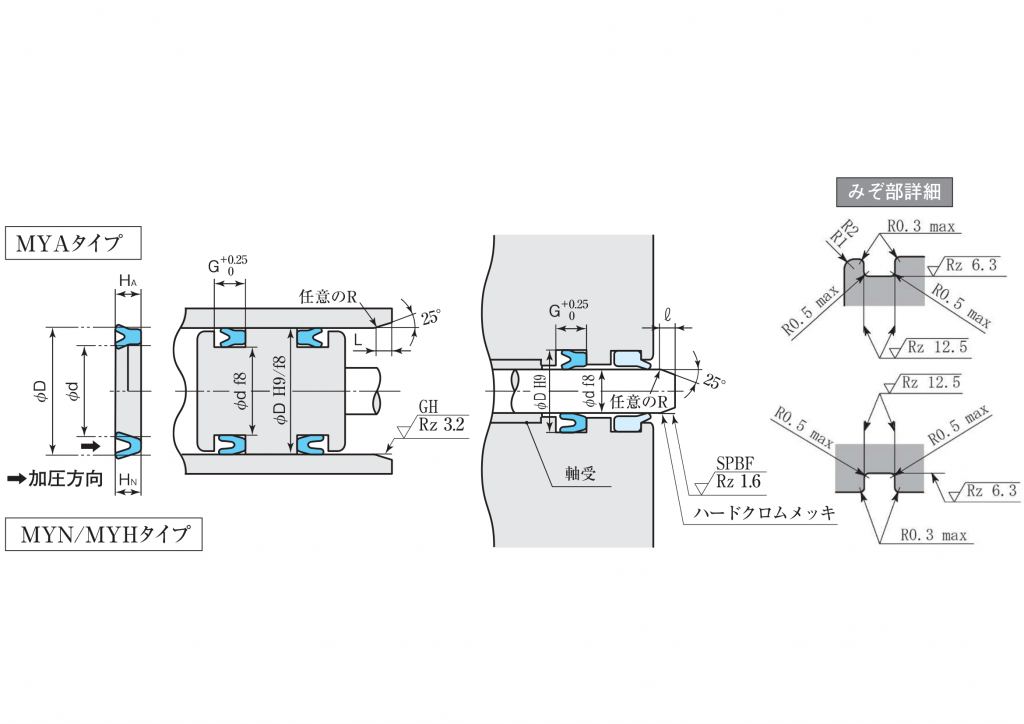

- ●パッキンは上図のように方向性があります。装着方向にご注意ください。
- ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
- ●MYHはMYNと多少形状が異なります。
- ●グリース塗布時は、パッキン谷部にグリースを詰めすぎないようにしてください。
- ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
寸法表
パッキンおよびみぞ寸法(単位:mm) | 指示コード | ||||||||
---|---|---|---|---|---|---|---|---|---|
d | D | HA | HN | G | L | 標準 (RK 703) |
標準 (RN 716) |
耐熱用 (RF 704) |
|
1.4 | 4 | - | 2 | 2.5 | 2 | 1.5 |   | MYN-1.4-1* | |
2 | 5 | - | 2 | 2.5 | 2 | 1.5 |   | MYN-2-1* | |
3 | 6 | 2.1 | 2 | 2.5 | 2 | 1.5 | MYA-3 | MYN-3 | |
4 | 7 | 2.1 | 2 | 2.5 | 2 | 1.5 | MYA-4 | MYN-4 | MYH-4F |
5 | 8 | 2.1 | 2 | 2.5 | 2 | 1.5 | MYA-5 | MYN-5 | MYH-5F |
6 | 9 | 2.1 | 2 | 2.5 | 2 | 1.5 | MYA-6 | MYN-6 | MYH-6F |
7 | 10 | 2.1 | 2 | 2.5 | 2 | 1.5 | MYA-7 | MYN-7 | MYH-7F |
8 | 11 | 2.1 | 2 | 2.5 | 2 | 1.5 | MYA-8 | MYN-8 | MYH-8F |
9 | 12 | 2.1 | 2 | 2.5 | 2 | 1.5 | MYA-9 | MYN-9 | MYH-9F |
10 | 13 | 2.1 | 2 | 2.5 | 2 | 1.5 | MYA-10 | MYN-10 | MYH-10F |
10 | 14 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-10A | MYN-10A | MYH-10AF |
11 | 15 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-11 | MYN-11 | |
11.2 | 15.2 | 2.8 | - | 3.2 | 2.5 | 2 | MYA-11.2 | ||
12 | 16 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-12 | MYN-12 | MYH-12F |
12.5 | 16.5 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-12.5 | MYN-12.5 | MYH-12.5F |
14 | 18 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-14 | MYN-14 | MYH-14F |
15 | 19 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-15 | MYN-15 | MYH-15-2F* |
16 | 20 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-16 | MYN-16 | MYH-16F |
18 | 22 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-18 | MYN-18 | MYH-18F |
20 | 24 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-20 | MYN-20 | MYH-20F |
21 | 25 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-21 | MYN-21 | |
22 | 26 | 2.8 | 2.7 | 3.2 | 2.5 | 2 | MYA-22 | MYN-22 | |
24 | 30 | 4.2 | 4 | 4.7 | 3 | 3 | MYA-24 | MYN-24 | MYH-24F |
34 | 40 | 4.2 | 4 | 4.7 | 3 | 3 | MYA-34 | MYN-34 | MYH-34F |
