断面形状
使用範囲
| 標準材質 | |||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| NBR(RN729) NBR(RN713) FKM[RF905] |
1 ｛10｝ | 1 | ー20～80(RN729) ー15～60(RN713) [ー5～150] |
材質番号・温度欄の[ ]内はFKM素材です。
特徴
RN729：偏心追随性重視のロッド専用パッキンです。
RN713：耐摩耗性重視のロッド専用パッキンです。
給油、無給油からドライエアまでの条件下で安定したシール性を維持します。
RN713：耐摩耗性重視のロッド専用パッキンです。
給油、無給油からドライエアまでの条件下で安定したシール性を維持します。

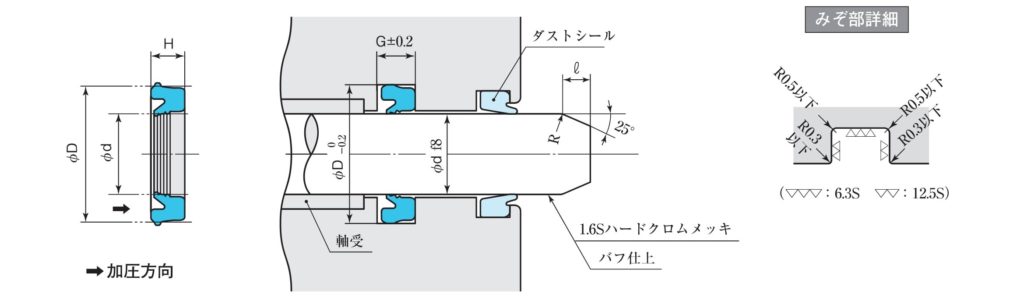

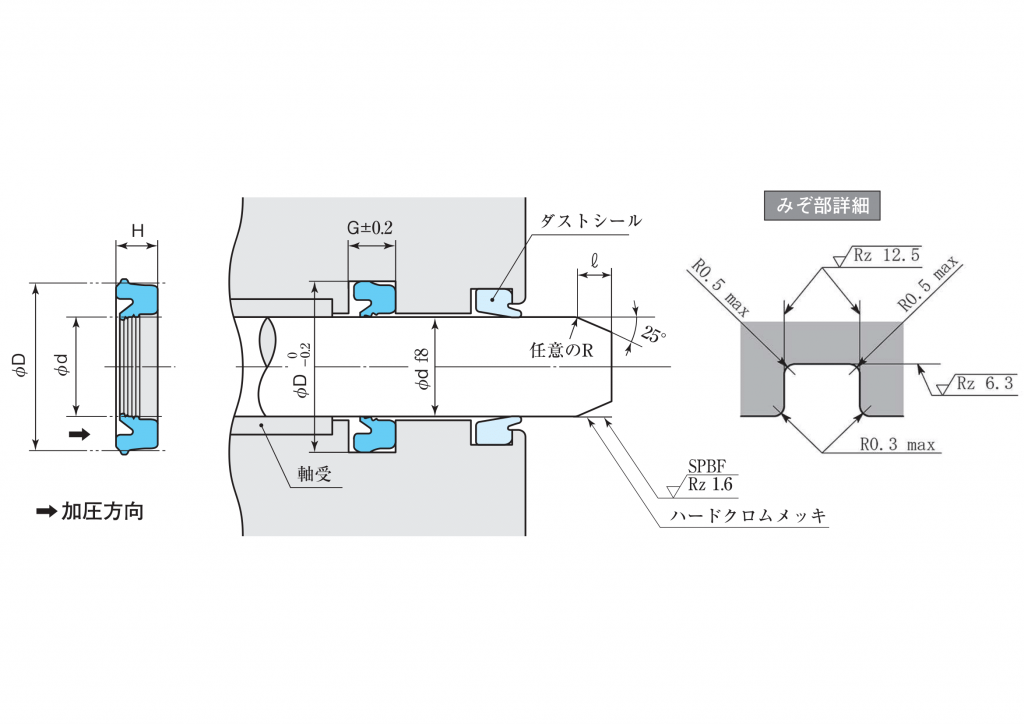

寸法表
| パッキンおよびみぞ寸法 （単位：mm） | 指示コード | |||||
|---|---|---|---|---|---|---|
| d | D | H | G |  |
標準 （RN 713） |
耐熱用 （RF 905） |
| 16 | 24 | 5.2 | 5.7 | 1.5 | PNY-16 | |
| 18 | 26 | 5.2 | 5.7 | 1.5 | PNY-18 | |
| 20 | 28 | 5.2 | 5.7 | 1.5 | PNY-20 | |
| 22 | 30 | 5.2 | 5.7 | 1.5 | PNY-22 | |
| 22.4 | 30 | 5.2 | 5.7 | 1.5 | PNY-22.4 | |
| 25 | 33 | 5.2 | 5.7 | 1.5 | PNY-25 | PNY-25F |
| 28 | 36 | 5.2 | 5.7 | 1.5 | PNY-28 | |
| 30 | 40 | 6.5 | 7 | 3 | PNY-30 | |
| 32 | 42 | 6.5 | 7 | 3 | PNY-32 | PNY-32F |
| 35 | 45 | 6.5 | 7 | 3 | PNY-35 | |
| 35.5 | 45.5 | 6.5 | 7 | 3 | PNY-35.5 | |
| 36 | 46 | 6.5 | 7 | 3 | PNY-36 | |
| 40 | 50 | 6.5 | 7 | 3 | PNY-40 | |
| 45 | 55 | 6.5 | 7 | 3 | PNY-45 | |
| 50 | 60 | 6.5 | 7 | 3 | PNY-50 | |
| 55 | 65 | 6.5 | 7 | 3 | PNY-55 | |
| 60 | 70 | 6.5 | 7 | 3 | PNY-60 | |
| 63 | 73 | 6.5 | 7 | 3 | PNY-63-1* | |
| 70 | 80 | 6.5 | 7 | 3 | PNY-70 | |
| 断面形状 | 標準材質 | 名称 | 使用箇所 | 主用途 |
|---|---|---|---|---|
 |
NBR(RN729.RN713) | PGYパッキン | （ピストン専用） | |
 |
NBR(RN906) | SDRスクレーパ | （ロッド専用） | |
 |
NBR(RN912) | SFRスクレーパ | （ロッド専用） |
