YCSクッションシール

標準材質: ポリエステル(PD101)

断面形状

YCS-1

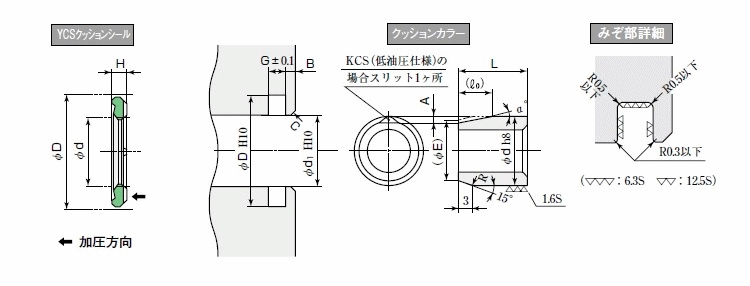

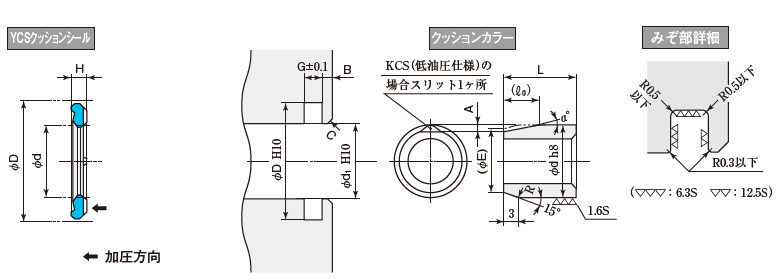

YCS 寸法指示図

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
ポリエステル(PD101) 1 {10} 1 ー30~80

特徴

ストロークエンドにおけるショックを吸収してシリンダの破損や衝撃音を防止するクッションシールです。
他のクッション方式に比べシリンダのチェックバルブが不要になるなどメンテナンス上有利です。
高速空気圧シリンダおよびエアハイドロシリンダ用です。

備考

  • ●クッションシールは上図のように方向性があります。装着方向にご注意ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

クッションシールおよびみぞ寸法(単位:mm) カラー寸法(単位:mm) 指示コード
d D H d1 G B C d L E 標準(PD 101)
22 32 3.2 23 4 2 1 22 24 20.4 YCS-22
24 35 3.5 25 4.5 2 1 24 26 22.4 YCS-24
28 40 4 29 5 2.5 1.5 28 28 26.4 YCS-28
35 49 4.7 36.2 5.7 3 2 35 30 33.4 YCS-35
45 60 5 46.2 6 3 2 45 32 43.4 YCS-45
55 71 5.5 56.5 6.5 3 2 55 34 53.4 YCS-55
  • ★ご注文・お問合せは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★クッションシールの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★クッションシールは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
