Oリング（P・G）

Oリング

標準材質： JIS B2401-1 準拠各種

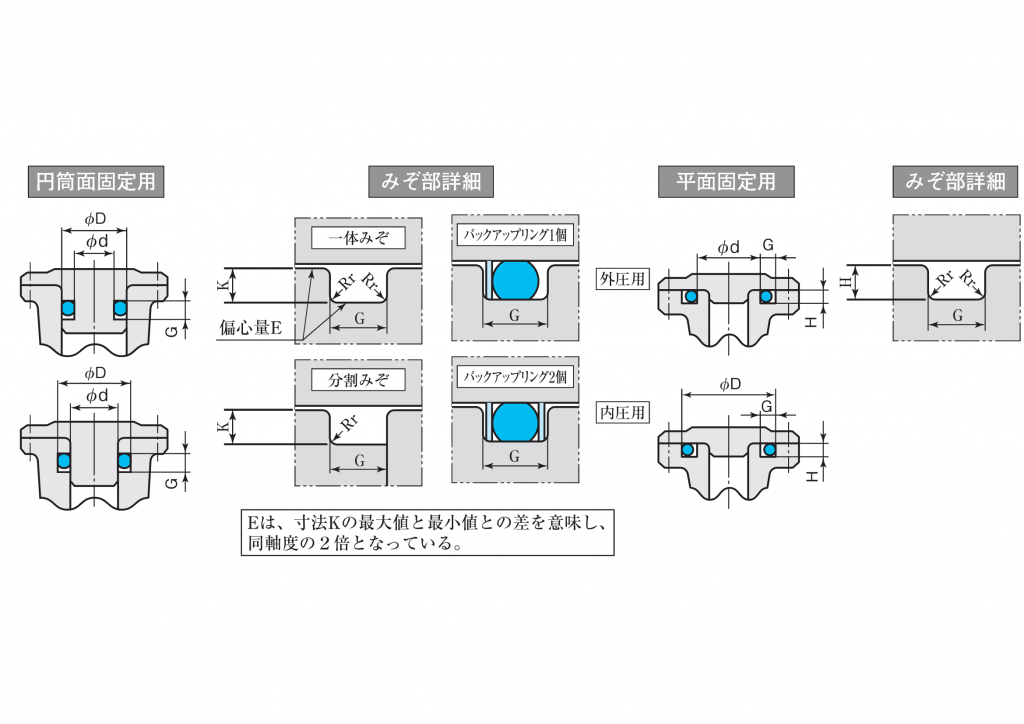

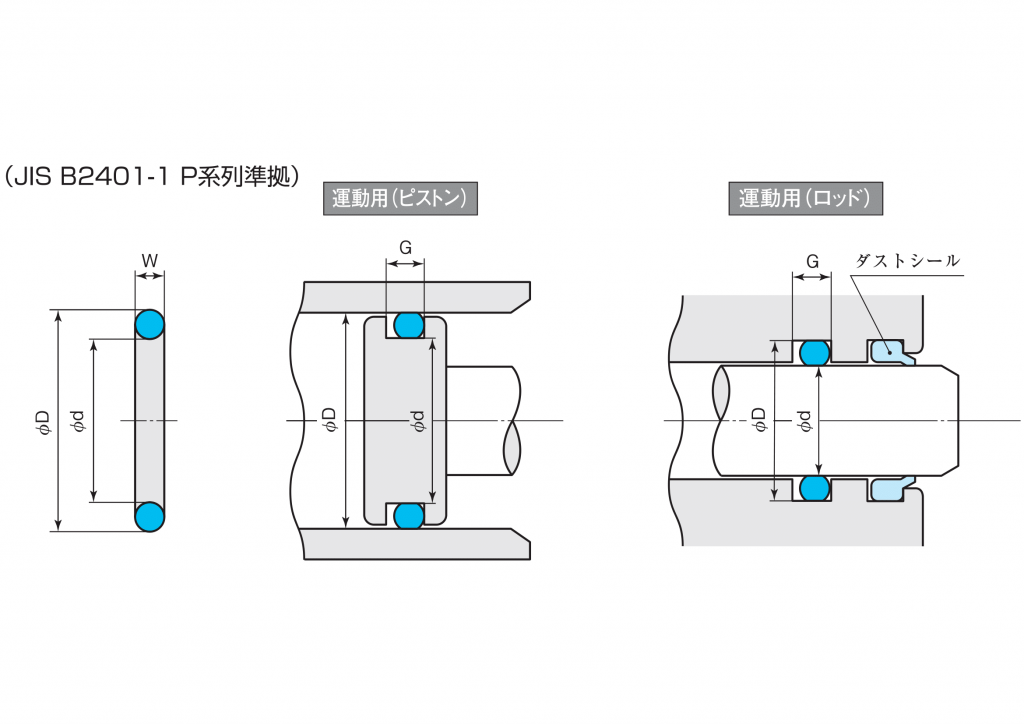

断面形状

寸法表

呼び番号	Oリング寸法（単位：mm)			運動面および円筒面固定用みぞ寸法（単位：mm)									平面固定用みぞ寸法（単位：mm)
	W	d	D	d		D		G＋0.25 0			r (最大）	E (最大）	外圧用	内圧用	G＋ 0.25 0	H± 0.05	r (最大）
								バックアップリング					d	D
								なし	1 個	2 個			d	D
P 3	1.9±0.08	2.8±0.14	6.6	3	0 -0.05	6	+0.05 0	2.5	3.9	5.4	0.4	0.05	3	6.2	2.5	1.4	0.4
4		3.8±0.14	7.6	4		7							4	7.2
5		4.8±0.15	8.6	5		8							5	8.2
6		5.8±0.15	9.6	6		9							6	9.2
7		6.8±0.16	10.6	7		10							7	10.2
8		7.8±0.16	11.6	8		11							8	11.2
9		8.8±0.17	12.6	9		12							9	12.2
10		9.8±0.17	13.6	10		13							10	13.2
P 10A	2.4±0.09	9.8±0.17	14.6	10	0 -0.06	14	+0.06 0	3.2	4.4	6	0.4	0.05	10	14	3.2	1.8	0.4
11		10.8±0.18	15.6	11		15							11	15
11.2		11.0±0.18	15.8	11.2		15.2							11.2	15.2
12		11.8±0.19	16.6	12		16							12	16
12.5		12.3±0.19	17.1	12.5		16.5							12.5	16.5
14		13.8±0.19	18.6	14		18							14	18
15		14.8±0.20	19.6	15		19							15	19
16		15.8±0.20	20.6	16		20							16	20
18		17.8±0.21	22.6	18		22							18	22
20		19.8±0.22	24.6	20		24							20	24
21		20.8±0.23	25.6	21		25							21	25
22		21.8±0.24	26.6	22		26							22	26
P 22A	3.5±0.10	21.7±0.24	28.7	22	0 -0.08	28	+0.08 0	4.7	6	7.8	0.7	0.08	22	28	4.7	2.7	0.7
22.4		22.1±0.24	29.1	22.4		28.4							22.4	28.4
24		23.7±0.24	30.7	24		30							24	30
25		24.7±0.25	31.7	25		31							25	31
25.5		25.2±0.25	32.2	25.5		31.5							25.5	31.5
26		25.7±0.26	32.7	26		32							26	32
28		27.7±0.28	34.7	28		34							28	34
29		28.7±0.29	35.7	29		35							29	35
29.5		29.2±0.29	36.2	29.5		35.5							29.5	35.5
30		29.7±0.29	36.7	30		36							30	36
31		30.7±0.30	37.7	31		37							31	37
31.5		31.2±0.31	38.2	31.5		37.5							31.5	37.5
32		31.7±0.31	38.7	32		38							32	38
34		33.7±0.33	40.7	34		40							34	40
35		34.7±0.34	41.7	35		41							35	41
35.5		35.2±0.34	42.2	35.5		41.5							35.5	41.5
36		35.7±0.34	42.7	36		42							36	42
38		37.7±0.37	44.7	38		44							38	44
39		38.7±0.37	45.7	39		45							39	45
40		39.7±0.37	46.7	40		46							40	46
41		40.7±0.38	47.7	41		47							41	47
42		41.7±0.39	48.7	42		48							42	48
44		43.7±0.41	50.7	44		50							44	50
45		44.7±0.41	51.7	45		51							45	51
46		45.7±0.42	52.7	46		52							46	52
48		47.7±0.44	54.7	48		54							48	54
49		48.7±0.45	55.7	49		55							49	55
50		49.7±0.45	56.7	50		56							50	56
P 48A	5.7±0.13	47.6±0.44	59	48	0 -0.1	58	+0.1 0	7.5	9	11.5	0.8	0.10	48	58	7.5	4.6	0.8
50A		49.6±0.45	61	50		60							50	60
52		51.6±0.47	63	52		62							52	62
53		52.6±0.48	64	53		63							53	63
55		54.6±0.49	66	55		65							55	65
56		55.6±0.50	67	56		66							56	66
58		57.6±0.52	69	58		68							58	68
60		59.6±0.53	71	60		70							60	70
62		61.6±0.55	73	62		72							62	72
63		62.6±0.56	74	63		73							63	73
65		64.6±0.57	76	65		75							65	75
67		66.6±0.59	78	67		77							67	77
70		69.6±0.61	81	70		80							70	80
71		70.6±0.62	82	71		81							71	81
75		74.6±0.65	86	75		85							75	85
80		79.6±0.69	91	80		90							80	90
85		84.6±0.73	96	85		95							85	95
90		89.6±0.77	101	90		100							90	100
95		94.6±0.81	106	95		105							95	105
100		99.6±0.84	111	100		110							100	110
102		101.6±0.85	113	102		112							102	112
105		104.6±0.87	116	105		115							105	115
110		109.6±0.91	121	110		120							110	120
112		111.6±0.92	123	112		122							112	122
115		114.6±0.94	126	115		125							115	125
120		119.6±0.98	131	120		130							120	130
125		124.6±1.01	136	125		135							125	135
130		129.6±1.05	141	130		140							130	140
132		131.6±1.06	143	132		142							132	142
135		134.6±1.09	146	135		145							135	145
140		139.6±1.12	151	140		150							140	150
145		144.6±1.16	156	145		155							145	155
150		149.6±1.19	161	150		160							150	160
P 150A	8.4±0.15	149.5±1.19	166.3	150	0 -0.1	165	+0.1 0	11	13	17	0.8	0.12	150	165	11	6.9	0.8
155		154.5±1.23	171.3	155		170							155	170
160		159.5±1.26	176.3	160		175							160	175
165		164.5±1.30	181.3	165		180							165	180
170		169.5±1.33	186.3	170		185							170	185
175		174.5±1.37	191.3	175		190							175	190
180		179.5±1.40	196.3	180		195							180	195
185		184.5±1.44	201.3	185		200							185	200
190		189.5±1.48	206.3	190		205							190	205
195		194.5±1.51	211.3	195		210							195	210
P 200	8.4±0.15	199.5±1.55	216.3	200	0 -0.1	215	+0.1 0	11	13	17	0.8	0.12	200	215	11	6.9	0.8
205		204.5±1.58	221.3	205		220							205	220
209		208.5±1.61	225.3	209		224							209	224
210		209.5±1.62	226.3	210		225							210	225
215		214.5±1.65	231.3	215		230							215	230
220		219.5±1.68	236.3	220		235							220	235
225		224.5±1.71	241.3	225		240							225	240
230		229.5±1.75	246.3	230		245							230	245
235		234.5±1.78	251.3	235		250							235	250
240		239.5±1.81	256.3	240		255							240	255
245		244.5±1.84	261.3	245		260							245	260
250		249.5±1.88	266.3	250		265							250	265
255		254.5±1.91	271.3	255		270							255	270
260		259.5±1.94	276.3	260		275							260	275
265		264.5±1.97	281.3	265		280							265	280
270		269.5±2.01	286.3	270		285							270	285
275		274.5±2.04	291.3	275		290							275	290
280		279.5±2.07	296.3	280		295							280	295
285		284.5±2.10	301.3	285		300							285	300
290		289.5±2.14	306.3	290		305							290	305
295		294.5±2.17	311.3	295		310							295	310
300		299.5±2.20	316.3	300		315							300	315
315		314.5±2.30	331.3	315		330							315	330
320		319.5±2.33	336.3	320		335							320	335
335		334.5±2.42	351.3	335		350							335	350
340		339.5±2.45	356.3	340		355							340	355
355		354.5±2.54	371.3	355		370							355	370
360		359.5±2.57	376.3	360		375							360	375
375		374.5±2.67	391.3	375		390							375	390
385		384.5±2.73	401.3	385		400							385	400
400		399.5±2.82	416.3	400		415							400	415

呼び番号	Oリング寸法（単位：mm)			運動面および円筒面固定用みぞ寸法（単位：mm)									平面固定用みぞ寸法（単位：mm)
	W	d	D	d		D		G＋0.25 0			r (最大）	E (最大）	外圧用	内圧用	G＋ 0.25 0	H± 0.05	r (最大）
								バックアップリング					d	D
								なし	1 個	2 個			d	D
G 45	3.1±0.1	24.4±0.25	30.6	25	0 -0.1	30	+0.1 0	4.1	5.6	7.3	0.7	0.08	25	30	4.1	2.4	0.7
30		29.4±0.29	35.6	30		35							30	35
35		34.4±0.33	40.6	35		40							35	40
40		39.4±0.37	45.6	40		45							40	45
45		44.4±0.41	50.6	45		50							45	50
50		49.4±0.45	55.6	50		55							50	55
55		54.4±0.49	60.6	55		60							55	60
60		59.4±0.53	65.6	60		65							60	65
65		64.4±0.57	70.6	65		70							65	70
70		69.4±0.61	75.6	70		75							70	75
75		74.4±0.65	80.6	75		80							75	80
80		79.4±0.69	85.6	80		85							80	85
85		84.4±0.73	90.6	85		90							85	90
90		89.4±0.77	95.6	90		95							90	95
95		94.4±0.81	100.6	95		100							95	100
100		99.4±0.85	105.6	100		105							100	105
105		104.4±0.87	110.6	105		110							105	110
110		109.4±0.91	115.6	110		115							110	115
115/td>		114.4±0.94	120.6	115		120							115	120
120		119.4±0.98	125.6	120		125							120	125
125		124.4±1.01	130.6	125		130							125	130
130		129.4±1.05	135.6	130		135							130	135
135		134.4±1.08	140.6	135		140							135	140
140		139.4±1.12	145.6	140		145							140	145
145		144.4±1.16	150.6	145		150							145	150
150	5.7±0.13	149.3±1.19	160.7	150	0 -0.1	160	+0.1 0	7.5	9	11.5	0.8	0.10	150	160	7.5	4.6	0.8
155		154.3±1.23	165.7	155		165							155	165
160		159.3±1.26	170.7	160		170							160	170
165		164.3±1.30	175.7	165		175							165	175
170		169.3±1.33	180.7	170		180							170	180
175		174.3±1.37	185.7	175		185							175	185
180		179.3±1.40	190.7	180		190							180	190
185		184.3±1.44	195.7	185		195							185	195
190		189.3±1.47	200.7	190		200							190	200
195		194.3±1.51	205.7	195		205							195	205
200		199.3±1.55	210.7	200		210							200	210
210		209.3±1.61	220.7	210		220							210	220
220		219.3±1.68	230.7	220		230							220	230
230		229.3±1.73	240.7	230		240							230	240
240		239.3±1.81	250.7	240		250							240	250
250		249.3±1.88	260.7	250		260							250	260
260		259.3±1.94	270.7	260		270							260	270
270		269.3±2.01	280.7	270		280							270	280
280		279.3±2.07	290.7	280		290							280	290
290		289.3±2.14	300.7	290		300							290	300
300		299.3±2.20	310.7	300		310							300	310

★上記dの公差は材質記号NBR-70-1～EPDM-90(旧JIS B2401:1種～3種)準拠材質の公差であり、VMQ-70(旧JIS B2401:4種C)準拠材質は上記公差の1.5倍、FKM-70(旧JIS B2401:4種D)準拠材質は上記公差の1.2倍となります。
★JIS系列以外のOリング（阪上KS規格など）も多数製作しておりますのでお問い合わせください。
★Oリングは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
