断面形状
使用範囲
| 標準材質 | ||||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
| PTFE(PT154) | SMJシール〈はみ出しすきま直径0.6mm〉 | 21 ｛210｝ | 3 | ー30～100 |
| SMJシール〈はみ出しすきま直径0.3mm〉 | 35 ｛350｝ | |||
特徴
エスフロン（PTFE）製のシールリングと合成ゴム製Oリングを組合わせた高密封、高耐久タイプのロッド専用シールです。
独自の形状設計により密封性、高速性、低速性（スティックスリップ性）に優れています。
特に傷等の影響をうけやすいため取扱いにご注意ください。
独自の形状設計により密封性、高速性、低速性（スティックスリップ性）に優れています。
特に傷等の影響をうけやすいため取扱いにご注意ください。
備考
- ●パッキンは上図のように方向性があります。装着方向にご注意ください。
- ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
- ●ロッド径φ30以下の場合は取り付けを容易にするため分割みぞ構造をお勧めします。
- 注）高速・超低速・高頻度等の特殊な運動条件やダストの環境条件等によって併用するパッキンおよびダストシールの選定も重要なポイントになります。お問い合わせの際は別途ご相談ください。
- ※常用はめ合い表については、こちらをご参照ください。

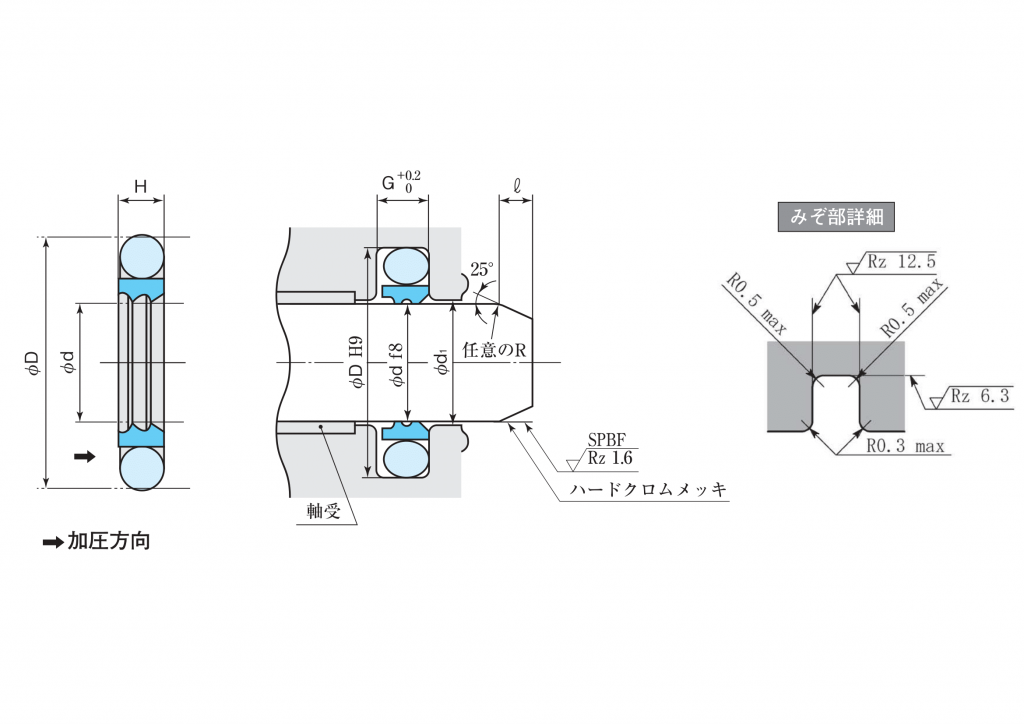

寸法表
| パッキンおよびみぞ寸法 (単位：mm） | 指示コード | ||||||
|---|---|---|---|---|---|---|---|
| d | D | H | G | 最大d1 |  |
標準（PT154） | |
| （21MPa以下） | （35MPa以下） | ||||||
| 12 | 19.3 | 3 | 3.2 | 12.6 | 12.3 | 1.5 | SMJ-12 |
| 18 | 25.3 | 3 | 3.2 | 18.6 | 18.3 | 1.5 | SMJ-18 |
| 20 | 30.7 | 4 | 4.2 | 20.6 | 20.3 | 2 | SMJ-20 |
| 22 | 32.7 | 4 | 4.2 | 22.6 | 22.3 | 2 | SMJ-22 |
| 25 | 35.7 | 4 | 4.2 | 25.6 | 25.3 | 2 | SMJ-25 |
| 28 | 38.7 | 4 | 4.2 | 28.6 | 28.3 | 2 | SMJ-28 |
| 30 | 40.7 | 4 | 4.2 | 30.6 | 30.3 | 2 | SMJ-30 |
| 35 | 45.7 | 4 | 4.2 | 35.6 | 35.3 | 2 | SMJ-35 |
| 36 | 46.7 | 4 | 4.2 | 36.6 | 36.3 | 2 | SMJ-36 |
| 40 | 55.1 | 6 | 6.3 | 40.6 | 40.3 | 3 | SMJ-40 |
| 45 | 60.1 | 6 | 6.3 | 45.6 | 45.3 | 3 | SMJ-45 |
| 50 | 65.1 | 6 | 6.3 | 50.6 | 50.3 | 3 | SMJ-50 |
| 55 | 70.1 | 6 | 6.3 | 55.6 | 55.3 | 3 | SMJ-55 |
| 56 | 71.1 | 6 | 6.3 | 56.6 | 56.3 | 3 | SMJ-56 |
| 60 | 75.1 | 6 | 6.3 | 60.6 | 60.3 | 3 | SMJ-60 |
| 65 | 80.1 | 6 | 6.3 | 65.6 | 65.3 | 3 | SMJ-65 |
| 70 | 85.1 | 6 | 6.3 | 70.6 | 70.3 | 3 | SMJ-70 |
| 75 | 90.1 | 6 | 6.3 | 75.6 | 75.3 | 3 | SMJ-75 |
| 80 | 95.1 | 6 | 6.3 | 80.6 | 80.3 | 3 | SMJ-80 |
| 85 | 100.1 | 6 | 6.3 | 85.6 | 85.3 | 3 | SMJ-85 |
| 90 | 105.1 | 6 | 6.3 | 90.6 | 90.3 | 3 | SMJ-90 |
| 100 | 115.1 | 6 | 6.3 | 100.6 | 100.3 | 3 | SMJ-100 |
| 125 | 140.1 | 6 | 6.3 | 125.6 | 125.3 | 3 | SMJ-125 |
| 140 | 155.1 | 6 | 6.3 | 140.6 | 140.3 | 3 | SMJ-140 |

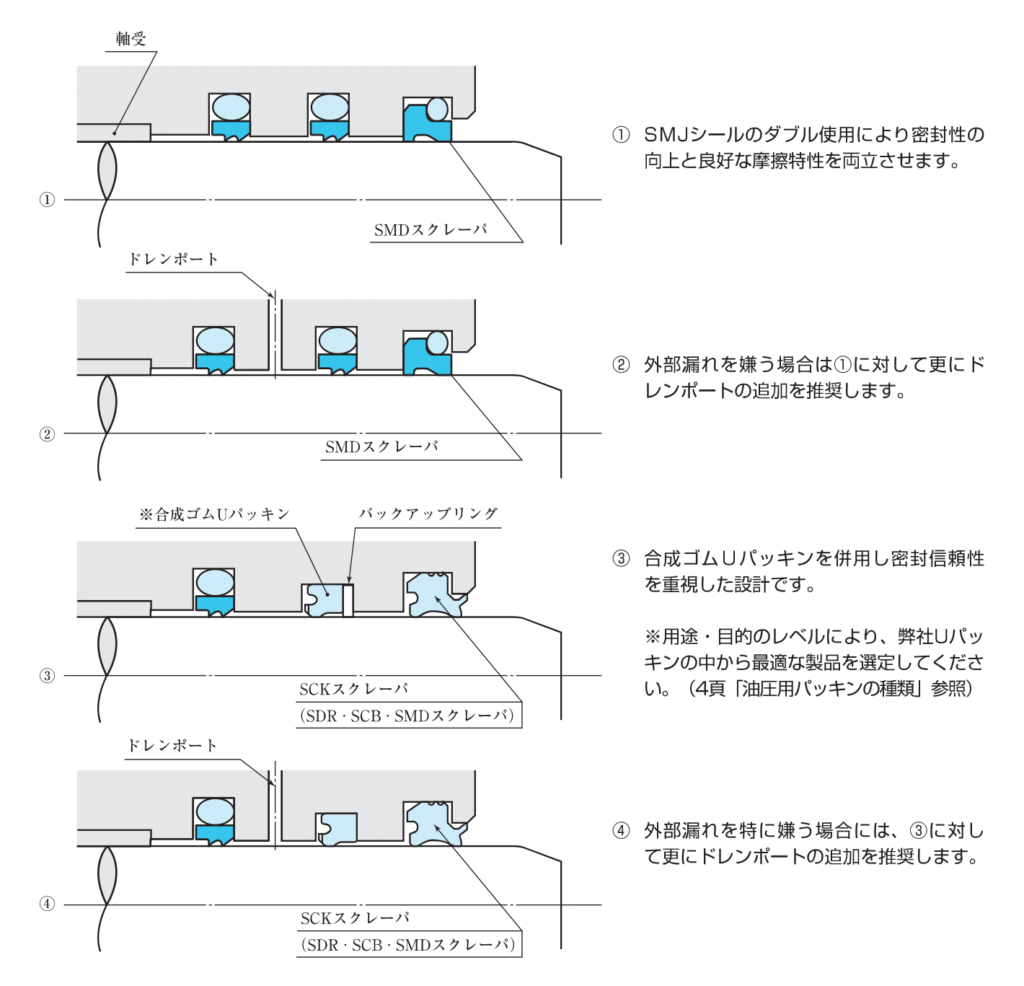

| 断面形状 | 標準材質 | 名称 | 使用箇所 | 主用途 |
|---|---|---|---|---|
 |
NBR(RN919) | GNYパッキン | （ロッド専用） | |
 |
NBR(RN922) | RNYパッキン | （ロッド専用） | |
 |
NBR(RN906) | SKYパッキン | （ピストン・ロッド両用） | |
 |
NBR(RN906) | KY(KKY)パッキン | （ピストン・ロッド両用） | |
 |
NBR(RN814) | SCKスクレーパ | （ロッド専用） | |
 |
PTFE(PT165) | SMDスクレーパ | （ロッド専用） | |
 |
NBR(RN807) | SCBスクレーパ | （ロッド専用） |
