ⓉSNYパッキン - 阪上製作所

ⓉSNYパッキン（ロッド専用）

標準材質： NBR(RN809)

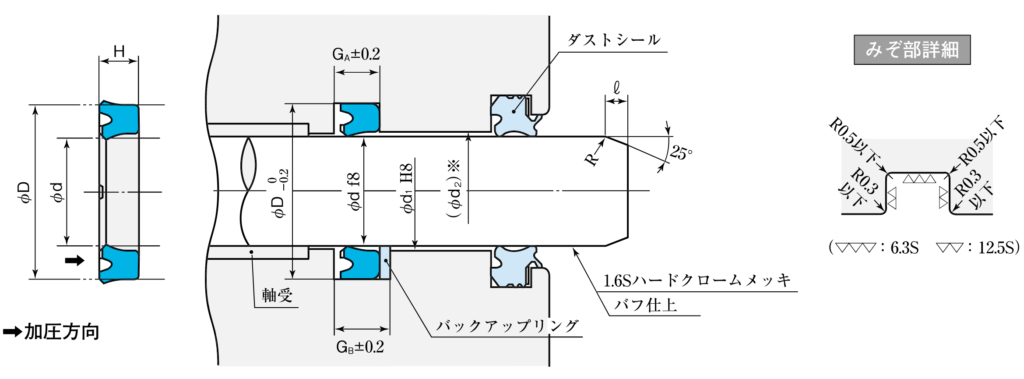

断面形状

使用範囲

標準材質
材質番号	常用最高圧力 MPa {kgf/㎠}		最高速度 (m/s)	温度 (℃)
NBR(RN809)	バックアップリング併用	21 {210}	0.5	ー45～100

特徴

SKYパッキンとみぞ互換性のあるロッド専用パッキンです。
－45～100℃まで使用できるため、国内外の寒冷地でも耐寒仕様パッキンへの交換を不要としました。
また、他のUパッキンに比べてスティックスリップを起こしにくい形状設計です。
しゅう動特性重視のためゴム硬度を抑えてありますので高圧・高頻度条件での使用はご注意ください。

備考

●パッキンは上図のように方向性があります。装着方向にご注意ください。
●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
●ⓉSNY-18未満は分割みぞにしてください。
※バックアップリングを併用しないときの（Φd2）寸法は、シールのはみ出し限界曲線をご参照ください。
※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
※常用はめ合い表については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法 (単位：mm）							指示コード
d	D	H	GA	GB	d1(参考)		標準（RN809）	併用バック（PT111）
14	22	5	5.7	6.7	14.4	2.5	ⓉSNY-14	TCS-22×14
18	26	5	5.7	6.7	18.4	2.5	ⓉSNY-18	TCS-26×18
20	28	5	5.7	6.7	20.4	2.5	ⓉSNY-20	TCS-28×20
25	33	5	5.7	6.7	25.4	2.5	ⓉSNY-25	TCS-33×25
28	35.5	5	5.7	6.7	28.4	2.5	ⓉSNY-28	TCS-35.5×28
30	40	6	7	8.5	30.5	3	ⓉSNY-30	TCS-40×30
31.5	41.5	6	7	8.5	32	3	ⓉSNY-31.5	TCS-41.5×31.5
35	45	6	7	8.5	35.5	3	ⓉSNY-35	TCS-45×35
35.5	45	6	7	8.5	36	3	ⓉSNY-35.5	TCS-45×35.5
40	50	6	7	8.5	40.5	3	ⓉSNY-40	TCS-50×40
45	55	6	7	8.5	45.5	3	ⓉSNY-45	TCS-55×45
45	56	7	8	9.5	45.5	3	ⓉSNY-45A	TCS-56×45
50	60	6	7	8.5	50.5	3	ⓉSNY-50	TCS-60×50
55	65	6	7	8.5	55.6	3	ⓉSNY-55	TCS-65×55
56	66	6	7	8.5	56.6	3	ⓉSNY-56	TCS-66×56
60	70	6	7	8.5	60.6	3	ⓉSNY-60	TCS-70×60
60	71	7	8	9.5	60.6	3	ⓉSNY-60A	TCS-71×60
63	73	6	7	8.5	63.6	3	ⓉSNY-63	TCS-73×63
65	75	6	7	8.5	65.6	3	ⓉSNY-65	TCS-75×65
70	85	9	10	12	70.6	4	ⓉSNY-70A	TCS-85×70
70	80	6	7	8.5	70.6	4	ⓉSNY-70C	TCS-80×70
75	85	6	7	8.5	75.6	4	ⓉSNY-75	TCS-85×75
75	90	9	10	12	75.6	4	ⓉSNY-75A	TCS-90×75
80	95	9	10	12	80.6	4	ⓉSNY-80A	TCS-95×80
80	90	6	7	8.5	80.6	4	ⓉSNY-80C	TCS-90×80
85	100	9	10	12	85.6	4	ⓉSNY-85	TCS-100×85
85	95	6	7	8.5	85.6	4	ⓉSNY-85C	TCS-95×85
90	105	9	10	12	90.6	4	ⓉSNY-90	TCS-105×90
95	110	9	10	12	95.6	4	ⓉSNY-95	TCS-110×95
100	115	9	10	12	100.6	4	ⓉSNY-100	TCS-115×100
105	120	9	10	12	105.6	4	ⓉSNY-105	TBC-105-1*
110	125	9	10	12	110.6	4	ⓉSNY-110	TCS-125×110
115	130	8.5	9.5	11.5	115.6	4	ⓉSNY-115B	TBC-115-2*
125	140	9	10	12	125.7	4	ⓉSNY-125	TCS-140×125
140	155	9	10	12	140.7	4	ⓉSNY-140	TCS-155×140
150	165	9	10	12	150.7	4	ⓉSNY-150	TCS-165×150
160	175	9	10	12	160.7	4	ⓉSNY-160	TCS-175×160
180	200	12	13	15.5	180.7	5.5	ⓉSNY-180	TCS-200×180

★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
★表中、指示コードの文字が青色の製品は在庫しております。
★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
また、金型が廃棄されている場合は型代が必要となります。
★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
