STシール(STタイプ) (ピストン専用)

標準材質: PTFE(PT111)

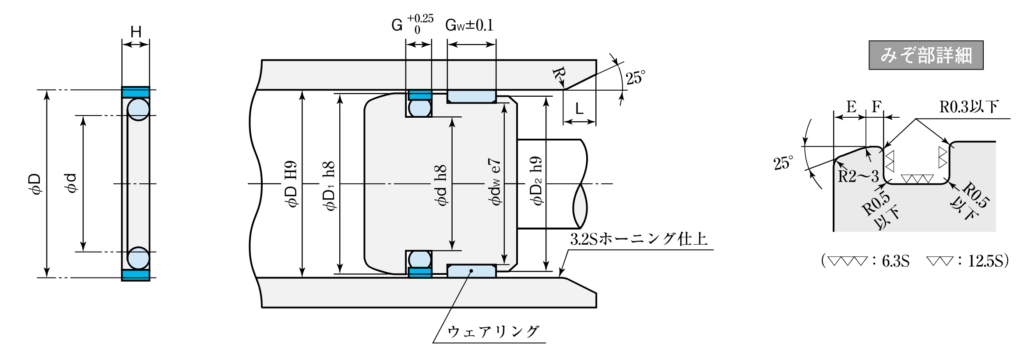

断面形状

ST

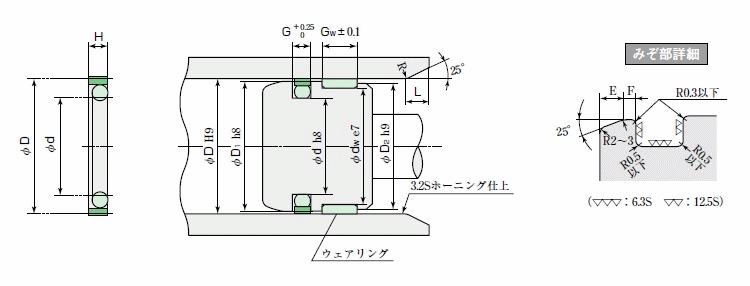

drawing_st-st01

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
PTFE(PT111) STタイプ 25 {250} 3 ー30~100

特徴

エスフロン(PTFE)製のシールリングと合成ゴム製Oリングを組合わせたシールで、摩擦抵抗が小さく、低圧、低速でもスティックスリップを起こしません。
なお、シールリング(樹脂)は硬く弾性が乏しいため、シール性はUパッキンと比較して若干劣ります。
特に傷等の影響をうけやすいため取扱いにご注意ください。
シール効果と信頼性向上のため、シールリングに圧力導入用ノッチの付いた製品も製作しておりますので、販売部門へお問い合わせください。
●STタイプは一般用で豊富な寸法系列が用意されています。

備考

  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●ウェアリングを使用しない場合φD2側をφD H9/f8にしてください。
  • ●φ20、φ25用のウェアリングはSWAウェアリングを併用してください。
  • ●シール効果と信頼性向上のため、シーリングに圧力導入用ノッチの付いた製品も製作しております。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法 (単位:mm) 指示コード
D d H G D1 dw D2 Gw E F L 標準(PT 111)
20 14 3 3.2 19.6 17 19 3 4 1 3 ST-20
25 19 3 3.2 24.6 22 24 3 4 1 3 ST-25
30 21.5 3.7 4 29.5 26 29 5 6 2 3 ST-30
31.5 23 3.7 4 31 27.5 30 8 6 2 3 ST-31.5
32 23.5 3.7 4 31.5 28 30.5 8 6 2 3 ST-32
35 26.5 3.7 4 34.5 31 33.5 8 6 2 3 ST-35
35.5 27 3.7 4 35 31.5 34 10 6 2 3 ST-35.5
40 31.5 3.7 4 39.5 36 38.5 10 6 2 3 ST-40
45 36.5 3.7 4 44.5 41 43.5 12 6 2 3 ST-45
50 41.5 3.7 4 49.5 46 48.5 12 6 2 3 ST-50
53 44.5 3.7 4 52.4 47 51 16 6 2 3 ST-53
55 46.5 3.7 4 54.4 49 53 16 6 2 3 ST-55
56 47.5 3.7 4 55.4 50 54 16 6 2 3 ST-56
60 51.5 3.7 4 59.4 54 58 16 6 2 3 ST-60
63 49 6.2 6.5 62.4 57 61 16 7 3 4 ST-63
65 51 6.2 6.5 64.4 59 63 16 7 3 4 ST-65
70 56 6.2 6.5 69.4 64 68 20 7 3 4 ST-70
71 57 6.2 6.5 70.4 65 69 20 7 3 4 ST-71
75 61 6.2 6.5 74.4 69 73 20 7 3 4 ST-75
80 66 6.2 6.5 79.4 74 78 20 7 3 4 ST-80
85 71 6.2 6.5 84.4 79 83 20 7 3 4 ST-85
90 76 6.2 6.5 89.4 84 88 25 7 3 4 ST-90
95 81 6.2 6.5 94.4 89 93 25 7 3 4 ST-95
100 86 6.2 6.5 99.4 94 98 25 7 3 4 ST-100
105 91 6.2 6.5 104.4 99 103 25 7 3 4 ST-105
110 96 6.2 6.5 109.4 104 108 30 7 3 4 ST-110
112 98 6.2 6.5 111.4 106 110 30 7 3 4 ST-112
115 101 6.2 6.5 114.4 109 113 30 7 3 4 ST-115
120 106 6.2 6.5 119.4 114 118 30 7 3 4 ST-120
125 111 6.2 6.5 124.3 119 123 30 7 3 4 ST-125
130 116 6.2 6.5 129.3 124 128 30 7 3 4 ST-130
135 121 6.2 6.5 134.3 129 133 30 7 3 4 ST-135
140 126 6.2 6.5 139.3 134 138 40 7 3 4 ST-140
150 136 6.2 6.5 149.3 144 148 40 7 3 4 ST-150
160 146 6.2 6.5 159.3 154 158 40 7 3 4 ST-160
170 150 9 10 169.3 164 168 50 11 4 6 ST-170
180 160 9 10 179.3 174 178 50 11 4 6 ST-180
190 170 9 10 189.3 184 188 50 11 4 6 ST-190
200 180 9 10 199.2 194 198 50 11 4 6 ST-200
210 190 9 10 209.2 204 208 50 11 4 6 ST-210
220 200 9 10 219.2 214 218 60 11 4 6 ST-220
224 204 9 10 223.2 218 222 60 11 4 6 ST-224
230 210 9 10 229.2 224 228 60 11 4 6 ST-230
240 220 9 10 239.2 234 238 60 11 4 6 ST-240
250 230 9 10 249.2 244 248 60 11 4 6 ST-250
260 240 9 10 259.2 252 257 60 11 4 6 ST-260
270 250 9 10 269.2 262 267 60 11 4 6 ST-270
280 260 9 10 279.2 272 277 60 11 4 6 ST-280
290 270 9 10 289.2 282 287 60 11 4 6 ST-290
300 280 9 10 299.2 292 297 60 11 4 6 ST-300
310 290 9 10 309.2 302 307 70 11 4 6 ST-310
320 300 9 10 319.2 312 317 70 11 4 6 ST-320
340 320 9 10 339.2 332 337 70 11 4 6 ST-340
350 330 9 10 349.2 342 347 70 11 4 6 ST-350
360 340 9 10 359.2 352 357 70 11 4 6 ST-360
375 355 9 10 374.2 367 372 70 11 4 6 ST-375
380 360 9 10 379.2 372 377 70 11 4 6 ST-380
400 380 9 10 399.2 392 397 70 11 4 6 ST-400
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★寸法表に記載のない寸法や、内摺用も製作可能です。ご相談ください。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
