SMJシール (ロッド専用)

標準材質: PTFE(PT154)

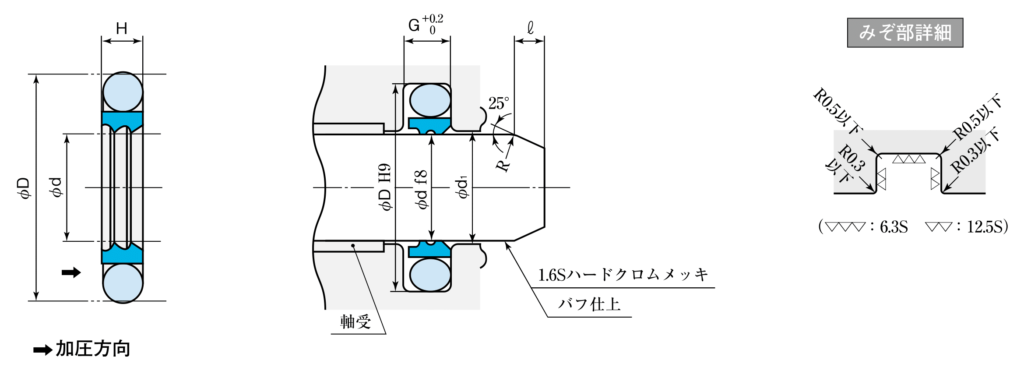

断面形状

SMJ

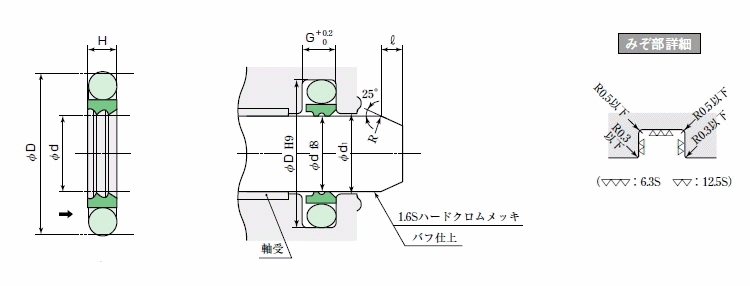

drawing_smj01 drawing_smj02

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
PTFE(PT154) SMJシール〈はみ出しすきま直径0.6mm〉 21 {210} 3 ー30~100
SMJシール〈はみ出しすきま直径0.3mm〉 35 {350}

特徴

エスフロン(PTFE)製のシールリングと合成ゴム製Oリングを組合わせた高密封、高耐久タイプのロッド専用シールです。
独自の形状設計により密封性、高速性、低速性(スティックスリップ性)に優れています。
特に傷等の影響をうけやすいため取扱いにご注意ください。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●ロッド径φ30以下の場合は取り付けを容易にするため分割みぞ構造をお勧めします。

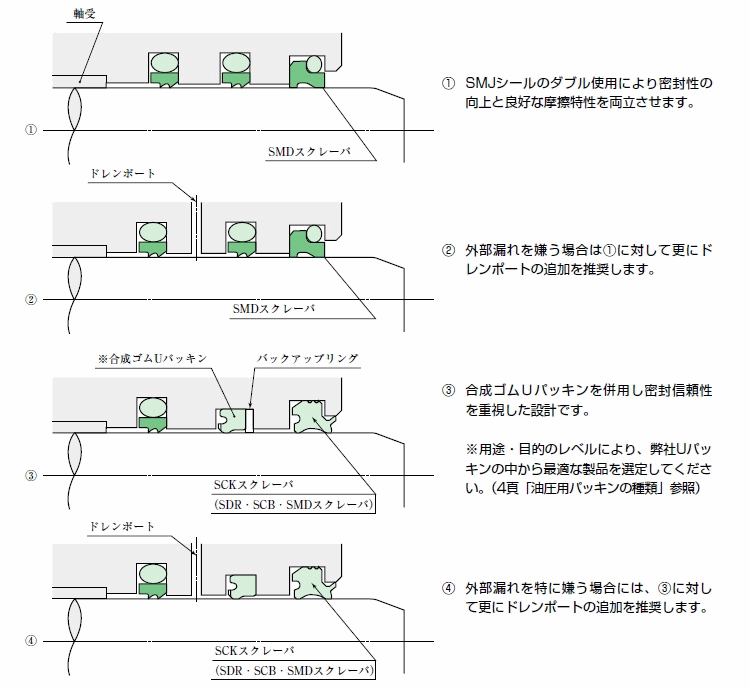

  • 注)高速・超低速・高頻度等の特殊な運動条件やダストの環境条件等によって併用するパッキンおよびダストシールの選定も重要なポイントになります。お問い合わせの際は別途ご相談ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法 (単位:mm) 指示コード
d D H G 最大d1 標準(PT154)
(21MPa以下) (35MPa以下)
8 15.3 3 3.2 8.6 8.3 1.5 SMJ-8
10 17.3 3 3.2 10.6 10.3 1.5 SMJ-10
12 19.3 3 3.2 12.6 12.3 1.5 SMJ-12
18 25.3 3 3.2 18.6 18.3 1.5 SMJ-18
20 30.7 4 4.2 20.6 20.3 2 SMJ-20
22 32.7 4 4.2 22.6 22.3 2 SMJ-22
25 35.7 4 4.2 25.6 25.3 2 SMJ-25
28 38.7 4 4.2 28.6 28.3 2 SMJ-28
30 40.7 4 4.2 30.6 30.3 2 SMJ-30
35 45.7 4 4.2 35.6 35.3 2 SMJ-35
36 46.7 4 4.2 36.6 36.3 2 SMJ-36
40 55.1 6 6.3 40.6 40.3 3 SMJ-40
45 60.1 6 6.3 45.6 45.3 3 SMJ-45
50 65.1 6 6.3 50.6 50.3 3 SMJ-50
55 70.1 6 6.3 55.6 55.3 3 SMJ-55
56 71.1 6 6.3 56.6 56.3 3 SMJ-56
60 75.1 6 6.3 60.6 60.3 3 SMJ-60
65 80.1 6 6.3 65.6 65.3 3 SMJ-65
70 85.1 6 6.3 70.6 70.3 3 SMJ-70
75 90.1 6 6.3 75.6 75.3 3 SMJ-75
80 95.1 6 6.3 80.6 80.3 3 SMJ-80
85 100.1 6 6.3 85.6 85.3 3 SMJ-85
90 105.1 6 6.3 90.6 90.3 3 SMJ-90
100 115.1 6 6.3 100.6 100.3 3 SMJ-100
125 140.1 6 6.3 125.6 125.3 3 SMJ-125
140 155.1 6 6.3 140.6 140.3 3 SMJ-140
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★寸法表に記載のない寸法や、外摺用も製作可能です。ご相談ください。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
