RGYパッキン (ピストン専用)

標準材質: NBR(RN923)

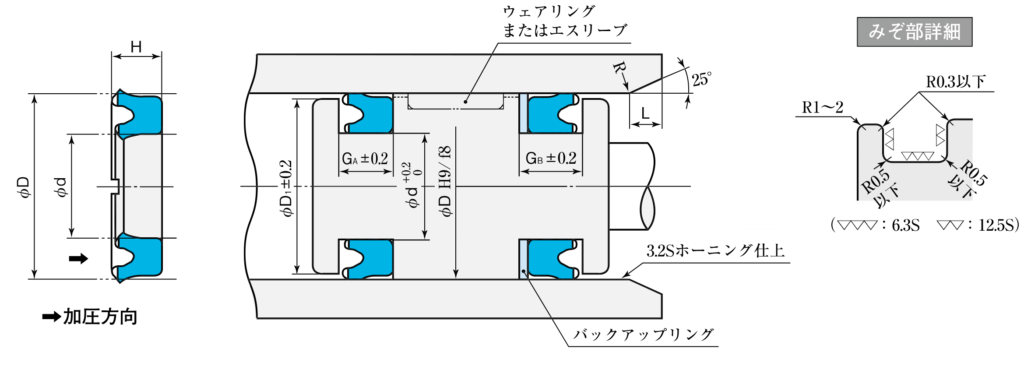

断面形状

RGY-1
RGY

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN923) RGYパッキン〈はみ出しすきま H9/f8〉 14 {140} 1 ー25~100
バックアップリング併用 21 {210} 0.5
標準バック+高圧バックアップ併用 28 {280}

特徴

SKYパッキンと互換性があるピストン専用パッキンです。
耐摩耗性材質を使用し、さらに逆圧破損を起こしにくい形状設計です。

備考

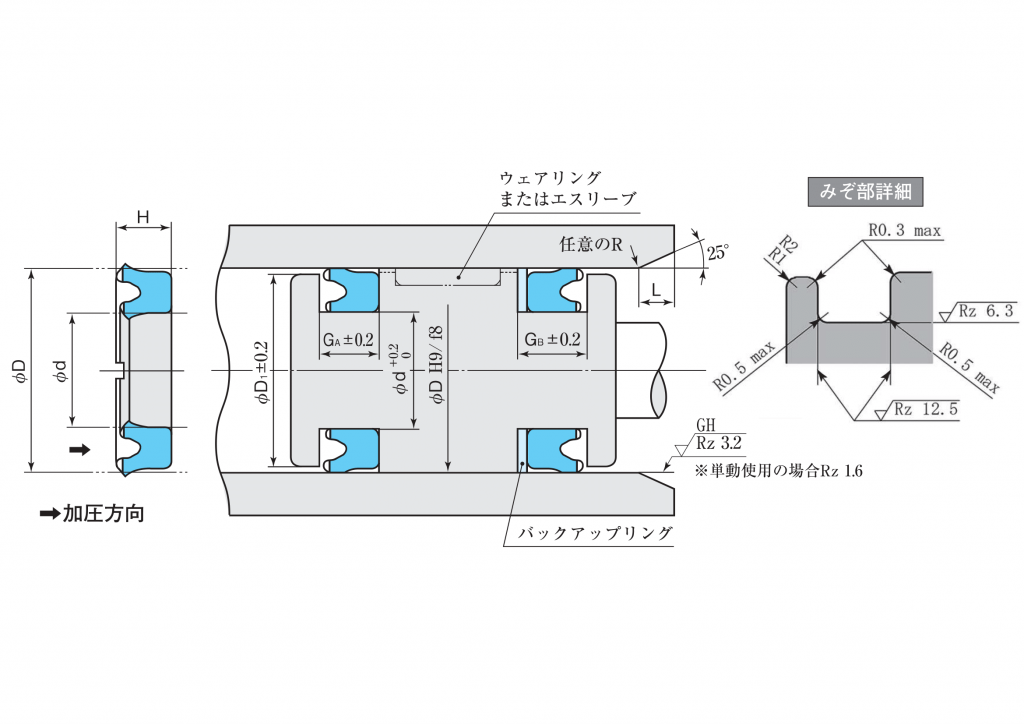

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●φD H9/f8は軸受方式により変わります。ウェアリングまたはエスリーブ併用の場合は、各寸法表をご参照ください。
  • ●単動使用の場合はチューブ面の表面粗さを1.6Sにしてください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
  • ※常用はめ合い表については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード 互換SKY
パッキン
D d H GA GB D1 L 標準
(RN923)
併用バック
(PT111)
HNBR
(RP902) (RP903)
40 30 6.2 7 8.5 39 3.5 RGY-40 TCS-40×30   SKY-30
45 35 6.2 7 8.5 44 3.5 RGY-45 TCS-45×35     SKY-35
50 40 6.2 7 8.5 49 3.5 RGY-50 TCS-50×40   SKY-40
55 45 6.2 7 8.5 54 3.5 RGY-55 TCS-55×45     SKY-45
60 50 6.2 7 8.5 59 3.5 RGY-60 TCS-60×50     SKY-50
63 53 6.2 7 8.5 62 3.5 RGY-63 TCS-63×53   SKY-53
65 55 6.2 7 8.5 64 3.5 RGY-65 TCS-65×55     SKY-55
70 60 6.2 7 8.5 69 3.5 RGY-70 TCS-70×60     SKY-60
70 57 8.2 9 11 69 4 RGY-70B TCS-70×57     ――
75 65 6.2 7 8.5 74 4 RGY-75 TCS-75×65     SKY-65
75 62 8.2 9 11 74 4 RGY-75B TCS-75×62     ――
80 70 6.2 7 8.5 79 4 RGY-80 TCS-80×70   SKY-70
80 71 6.2 7 8.5 79 4 RGY-80A TCS-80×71     SKY-71
80 65 9.2 10 12 79 4 RGY-80B TCS-80×65     ――
90 80 6.2 7 8.5 89 4 RGY-90 TCS-90×80     SKY-80
90 75 9.2 10 12 88 4 RGY-90B TCS-90×75     ――
100 85 9.2 10 12 98 4 RGY-100 TCS-100×85   SKY-85
110 95 9.2 10 12 108 4 RGY-110 TCS-110×95     SKY-95
120 106 8.7 9.5 11.5 118 4 RGY-120 TCS-120×106     SKY-106
125 112 8.7 9.5 11.5 123 4 RGY-125 TCS-125×112 SKY-112, 112A
140 125 9.2 10 12 138 4 RGY-140 TCS-140×125 SKY-125
145 130 9.2 10 12 143 4 RGY-145-1* TCS-145×130 SKY-130-1*
150 136 8.7 9.5 11.5 148 4 RGY-150 TCS-150×136 SKY-136
160 145 9.2 10 12 158 4 RGY-160 TCS-160×145 SKY-145
180 165 9.2 10 12 178 4 RGY-180 TCS-180×165 SKY-165
200 180 12.2 13 15.5 198 5.5 RGY-200 TCS-200×180 SKY-180
224 204 12.2 13 15.5 222 5.5 RGY-224 TCS-224×204 SKY-204
250 230 12.2 13 15.5 248 5.5 RGY-250 TCS-250×230 SKY-230
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンの指示コードにBのつくものは強化タイプでSKYパッキンと互換性がありません。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
  • ★互換SKYパッキンの在庫、金型の有無に関しては、SKYパッキンをご参照ください。
  • ★HNBR材質ご注文・お問合せについて
  •  ・指示コードは標準コードに併せRP903またはRP902をご指示ください。
  •   RP903:高温用材質、水グリコール系作動油用
  •   RP902:高低温対応材質
  •  ・HNBR材質の製品はすべて受注製作品です。
  •  ・●印は製作可能となっています。●印以外は製作可否を確認後ご手配ください。
  •  ・サイズにより他の金型流用で製作しますので刻印マークが異なることがあります。
  • ★パッキン・シールの性能試験・材料試験も実施可能です。詳細につきましては技術問合せよりお問合せください。
