ペンタシール(NPS) (ロッド専用)

標準材質: NBR(RN906)

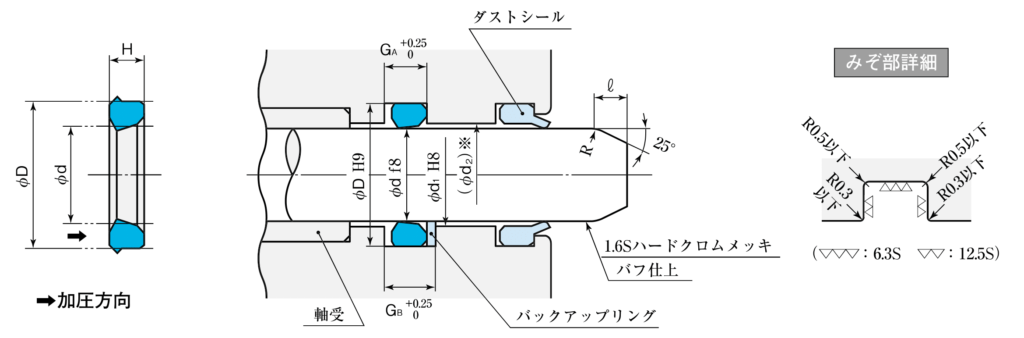

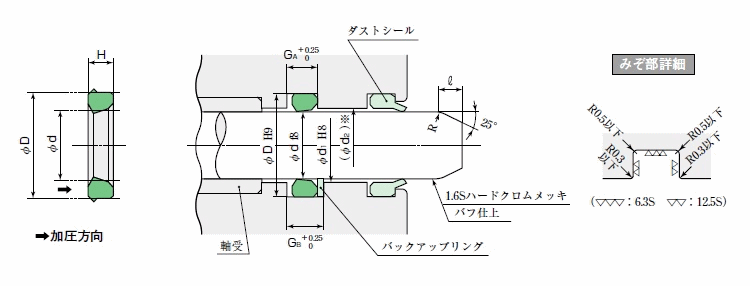

断面形状

PS-1
PS

使用範囲

標準材質
材質番号
常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN906)
FKM[RF906]
ペンタシール〈はみ出しすきま H9/f8〉 14 {140} 0.5 ー10~80
〔ー5~150〕
バックアップリング併用 21 {210}

材質番号・温度欄の[]内はFKM素材です。

特徴

JIS B 2401 P系列のOリングと互換性のあるロッド専用パッキンです。
Oリングよりシール性が良く、ネジレやコロガリ破損を起こしません。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ※バックアップリングを併用しないときの(φd2)寸法は、シールのはみ出し限界曲線をご参照ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法
(単位:mm)
指示コード
ペンタシール(PS) 併用バック(PT101)
d D H GA GB d1(参考) 標準
(RN 906)
耐熱用
(RF 905)
バイアス
カットタイプ
エンドレス
タイプ
3 6 2 2.5 3.9 3.2 1.5 PS-3   T2 P-3 T3 P-3
4 7 2 2.5 3.9 4.2 1.5 PS-4   T2 P-4 T3 P-4
5 8 2 2.5 3.9 5.2 1.5 PS-5   T2 P-5 T3 P-5
6 9 2 2.5 3.9 6.2 1.5 PS-6   T2 P-6 T3 P-6
7 10 2 2.5 3.9 7.2 1.5 PS-7   T2 P-7 T3 P-7
8 11 2 2.5 3.9 8.2 1.5 PS-8   T2 P-8 T3 P-8
9 12 2 2.5 3.9 9.2 1.5 PS-9   T2 P-9 T3 P-9
10 13 2 2.5 3.9 10.2 1.5 PS-10   T2 P-10 T3 P-10
10 14 2.9 3.2 4.4 10.3 1.5 PS-10A   T2 P-10A T3 P-10A
11.2 15.2 2.9 3.2 4.4 11.5 1.5 PS-11.2   T2 P-11.2 T3 P-11.2
12 16 2.9 3.2 4.4 12.3 1.5 PS-12   T2 P-12 T3 P-12
12.5 16.5 2.9 3.2 4.4 12.8 1.5 PS-12.5   T2 P-12.5 T3 P-12.5
14 18 2.9 3.2 4.4 14.3 1.5 PS-14   T2 P-14 T3 P-14
15 19 2.9 3.2 4.4 15.3 1.5 PS-15 PS-15F T2 P-15 T3 P-15
16 20 2.9 3.2 4.4 16.3 1.5 PS-16   T2 P-16 T3 P-16
18 22 2.9 3.2 4.4 18.3 1.5 PS-18   T2 P-18 T3 P-18
20 24 2.9 3.2 4.4 20.3 1.5 PS-20   T2 P-20 T3 P-20
22 26 2.9 3.2 4.4 22.3 1.5 PS-22   T2 P-22 T3 P-22
22 28 4.3 4.7 6 22.3 3 PS-22A   T2 P-22A T3 P-22A
22.4 28.4 4.3 4.7 6 22.7 3 PS-22.4   T2 P-22.4 T3 P-22.4
24 30 4.3 4.7 6 24.3 3 PS-24   T2 P-24 T3 P-24
25 31 4.3 4.7 6 25.3 3 PS-25 PS-25F T2 P-25 T3 P-25
26 32 4.3 4.7 6 26.3 3 PS-26   T2 P-26 T3 P-26
28 34 4.3 4.7 6 28.3 3 PS-28 PS-28F T2 P-28 T3 P-28
30 36 4.3 4.7 6 30.3 3 PS-30   T2 P-30 T3 P-30
31 37 4.3 4.7 6 31.3 3 PS-31   T2 P-31 T3 P-31
31.5 37.5 4.3 4.7 6 31.8 3 PS-31.5   T2 P-31.5 T3 P-31.5
32 38 4.3 4.7 6 32.3 3 PS-32 PS-32F T2 P-32 T3 P-32
34 40 4.3 4.7 6 34.3 3 PS-34   T2 P-34 T3 P-34
35 41 4.3 4.7 6 35.3 3 PS-35   T2 P-35 T3 P-35
35.5 41.5 4.3 4.7 6 35.8 3 PS-35.5 PS-35.5F T2 P-35.5 T3 P-35.5
36 42 4.3 4.7 6 36.3 3 PS-36   T2 P-36 T3 P-36
38 44 4.3 4.7 6 38.3 3 PS-38   T2 P-38 T3 P-38
40 46 4.3 4.7 6 40.3 3 PS-40 PS-40F T2 P-40 T3 P-40
41 47 4.3 4.7 6 41.3 3 PS-41   T2 P-41 T3 P-41
42 48 4.3 4.7 6 42.3 3 PS-42   T2 P-42 T3 P-42
44 50 4.3 4.7 6 44.3 3 PS-44   T2 P-44 T3 P-44
45 51 4.3 4.7 6 45.3 3 PS-45 PS-45F T2 P-45 T3 P-45
46 52 4.3 4.7 6 46.3 3 PS-46   T2 P-46 T3 P-46
48 54 4.3 4.7 6 48.3 3 PS-48   T2 P-48 T3 P-48
48 58 6.9 7.5 9 48.4 4 PS-48A   T2 P-48A T3 P-48A
50 56 4.3 4.7 6 50.3 3 PS-50   T2 P-50 T3 P-50
50 60 6.9 7.5 9 50.4 4 PS-50A   T2 P-50A T3 P-50A
52 62 6.9 7.5 9 52.4 4 PS-52   T2 P-52 T3 P-52
53 63 6.9 7.5 9 53.4 4 PS-53   T2 P-53 T3 P-53
55 65 6.9 7.5 9 55.4 4 PS-55   T2 P-55 T3 P-55
56 66 6.9 7.5 9 56.4 4 PS-56   T2 P-56 T3 P-56
58 68 6.9 7.5 9 58.4 4 PS-58   T2 P-58 T3 P-58
60 70 6.9 7.5 9 60.4 4 PS-60   T2 P-60 T3 P-60
62 72 6.9 7.5 9 62.4 4 PS-62   T2 P-62 T3 P-62
63 73 6.9 7.5 9 63.4 4 PS-63   T2 P-63 T3 P-63
65 75 6.9 7.5 9 65.4 4 PS-65   T2 P-65 T3 P-65
67 77 6.9 7.5 9 67.4 4 PS-67   T2 P-67 T3 P-67
70 80 6.9 7.5 9 70.4 4 PS-70   T2 P-70 T3 P-70
71 81 6.9 7.5 9 71.4 4 PS-71   T2 P-71 T3 P-71
75 85 6.9 7.5 9 75.4 4 PS-75   T2 P-75 T3 P-75
80 90 6.9 7.5 9 80.4 4 PS-80 PS-80F T2 P-80 T3 P-80
85 95 6.9 7.5 9 85.4 4 PS-85   T2 P-85 T3 P-85
90 100 6.9 7.5 9 90.4 4 PS-90 PS-90F T2 P-90 T3 P-90
95 105 6.9 7.5 9 95.4 4 PS-95   T2 P-95 T3 P-95
100 110 6.9 7.5 9 100.4 4 PS-100 PS-100F T2 P-100 T3 P-100
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
