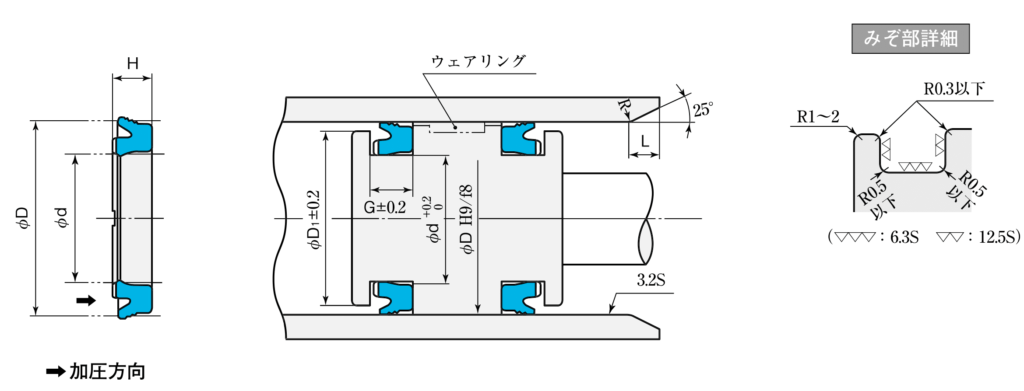

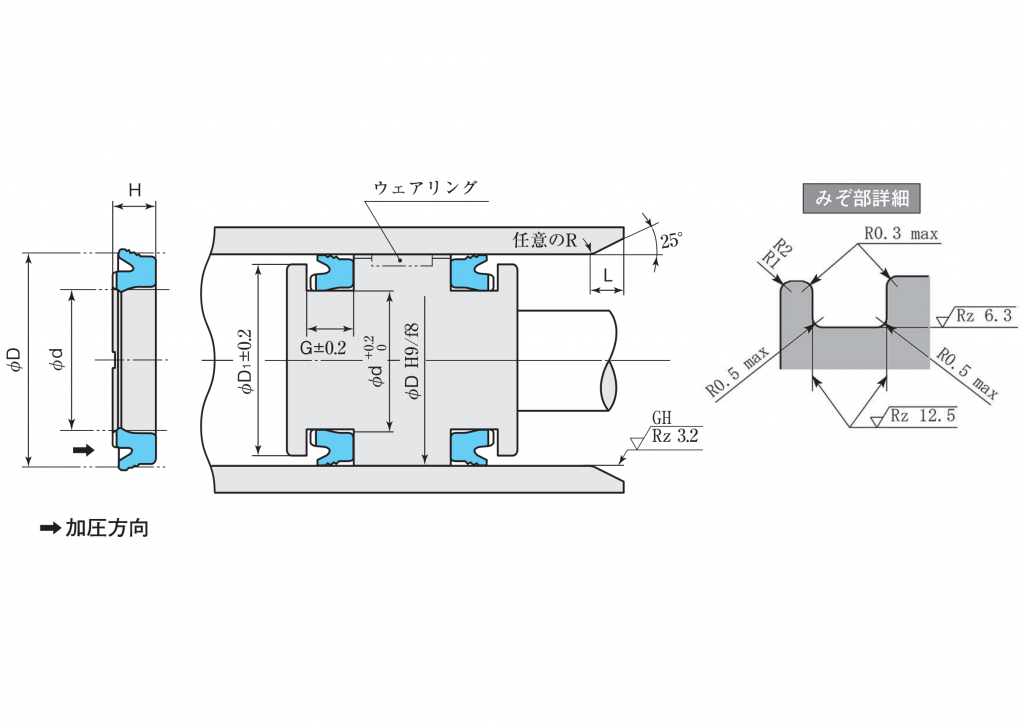

断面形状
使用範囲
| 標準材質 | |||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| NBR(RN729) FKM[RF905] |
1 ｛10｝ | 1 | ー20～80 [ー5～150] |
材質番号および温度欄の[ ]内はFKM素材です。
特徴
偏心追随性重視のピストン専用パッキンです。
給油、無給油からドライエアまでの条件下で安定したシール性を維持します。
給油、無給油からドライエアまでの条件下で安定したシール性を維持します。
備考
- ●PGYパッキンは材質がNBR(RN713)からNBR(729)に変更となりますが、他材質でも対応可能です。個別にご相談ください。 PGYパッキン(RN729)の詳細はこちらをご参照ください。
- ●パッキンは上図のように方向性があります。装着方向にご注意ください。
- ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
- ●φDH9／f8は軸受方式により変わります。ウェアリング併用の場合は、ウェアリング寸法表をご参照ください。
- ●グリース塗布時は、パッキン谷部にグリースを詰めすぎないようにしてください。
- ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。
- ※常用はめ合い表については、こちらをご参照ください。
寸法表
| パッキンおよびみぞ寸法（単位：mm） | 指示コード | ||||||
|---|---|---|---|---|---|---|---|
| D | d | H | G | D1 | L | 標準 （RN 729） |
耐熱用 （RF 905） |
| 20 | 12 | 5.2 | 5.7 | 17 | 3 | PGY-20K | |
| 25 | 17 | 5.2 | 5.7 | 23 | 3 | PGY-25K | |
| 28 | 20 | 5.2 | 5.7 | 26 | 3 | PGY-28K | |
| 30 | 22.4 | 5.2 | 5.7 | 29 | 3 | PGY-30K | |
| 32 | 24 | 5.2 | 5.7 | 31 | 3 | PGY-32K | |
| 40 | 30 | 6.5 | 7 | 39 | 3 | PGY-40K | |
| 50 | 40 | 6.5 | 7 | 49 | 3 | PGY-50K | |
| 63 | 53 | 6.5 | 7 | 62 | 3 | PGY-63K | |
| 80 | 70 | 6.5 | 7 | 79 | 3 | PGY-80K | |
| 100 | 85 | 9.5 | 10 | 98.5 | 4 | PGY-100K | PGY-100F |
| 120 | 105 | 9.5 | 10 | 118.5 | 4 | PGY-120K | |
| 125 | 110 | 9.5 | 10 | 123.5 | 4 | PGY-125K | PGY-125F |
| 140 | 125 | 9.5 | 10 | 138.5 | 4 | PGY-140K | |
| 150 | 135 | 9.5 | 10 | 148.5 | 4 | PGY-150K | PGY-150F |
| 160 | 145 | 9.5 | 10 | 158.5 | 4 | PGY-160K | |
| 180 | 165 | 9.5 | 10 | 178.5 | 4 | PGY-180K | |
| 200 | 180 | 12 | 13 | 198 | 5 | PGY-200K | |
| 250 | 230 | 12 | 13 | 248 | 5 | PGY-250K | |
| 300 | 280 | 14 | 15 | 298 | 5 | PGY-300K | |
| 断面形状 | 標準材質 | 名称 | 使用箇所 | 主用途 |
|---|---|---|---|---|
 |
NBR(RN729) | PNYパッキン | （ロッド専用） | |
 |
NBR(RN803) | PCSクッションシール | （ロッド専用） | |
 |
ポリエステル(PD101) | YCSクッションシール | （ロッド専用） | |
 |
布入りフェノール(PB201) | エスライトウェアリング（SWAタイプ） | （ピストン専用） | |
 |
布入りフェノール(PB251) | エスライトウェアリング（SWB） | （ピストン専用） |
