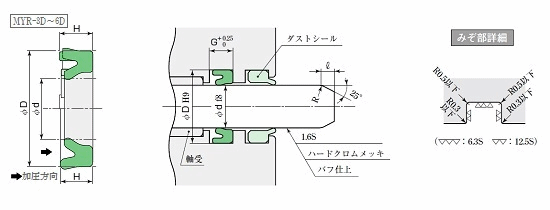

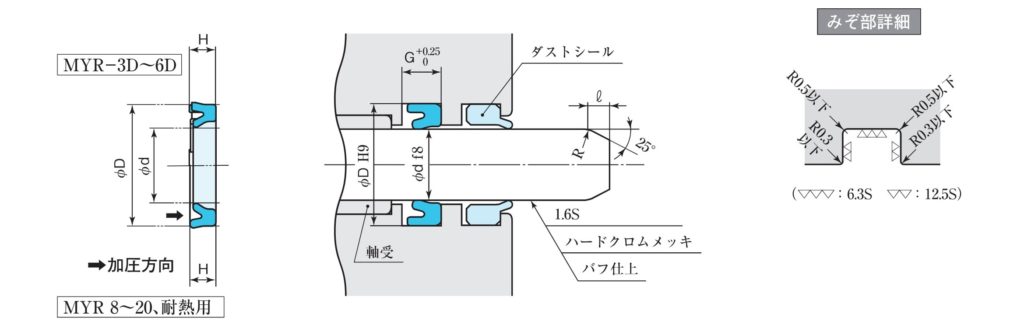

断面形状
使用範囲
| 標準材質 | |||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
| NBR(RN818) FKM[RF704] |
1 {10} | 0.5 | ー15～60 [ー5～150] |
材質番号・温度欄の[ ]内はFKM素材です。
特徴
小断面のロッド専用パッキンです。ミニYパッキンと同様、JIS B 2401-1 P系列のOリングとみぞ互換性があります。
耐摩耗材質の採用により、小断面でも長期間安定したシール性能を維持します。
耐摩耗材質の採用により、小断面でも長期間安定したシール性能を維持します。
備考
- ●パッキンは上図のように方向性があります。装着方向にご注意ください。
- ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
- ●グリース塗布時は、パッキン谷部にグリースを詰めすぎないようにしてください。
- ※常用はめ合い表については、こちらをご参照ください。
寸法表
| パッキンおよびみぞ寸法（単位：mm) | 指示コード | ||||||
|---|---|---|---|---|---|---|---|
| d | D | H | G |  |
標準 （RN 818） |
耐熱用 （RF 704） |
|
| 標準 （RN 818） |
耐熱用 （RF 704） |
||||||
| 3 | 6 | 2.05 | 2.0 | 2.5 | 1.5 | MYR-3D | MYR-3F |
| 4 | 7 | 2.05 | 2.0 | 2.5 | 1.5 | MYR-4D | MYR-4F |
| 5 | 8 | 2.05 | 2.0 | 2.5 | 1.5 | MYR-5D | MYR-5F |
| 6 | 9 | 2.05 | 2.0 | 2.5 | 1.5 | MYR-6D | MYR-6F |
| 8 | 11 | 2.0 | 2.5 | 1.5 | MYR-8 | MYR-8F | |
| 10 | 13 | 2.0 | 2.5 | 1.5 | MYR-10 | MYR-10F | |
| 10 | 14 | 2.7 | 3.2 | 2 | MYR-10A | ||
| 12 | 16 | 2.7 | 3.2 | 2 | MYR-12 | MYR-12F | |
| 14 | 18 | 2.7 | 3.2 | 2 | MYR-14 | ||
| 15 | 19 | 2.7 | 3.2 | 2 | MYR-15 | ||
| 16 | 20 | 2.7 | 3.2 | 2 | MYR-16 | MYR-16F | |
| 18 | 22 | 2.7 | 3.2 | 2 | MYR-18-1 | ||
| 20 | 24 | 2.7 | 3.2 | 2 | MYR-20 | ||
| 断面形状 | 標準材質 | 名称 | 使用箇所 | 主用途 |
|---|---|---|---|---|
 |
NBR(RN722) | MYPパッキン | （ピストン専用） | |
 |
NBR(RN906) | SERスクレーパ | （ロッド専用） |
