断面形状
使用範囲
| 標準材質 | ||||
| 材質番号 | 常用最高圧力 MPa {kgf/㎠} | 最高速度 (m/s) |
温度 (℃) |
|
| NBR(RN923) | RGUパッキン〈はみ出しすきま H9/f8〉 | 14 ｛140｝ | 1 | ー25～100 |
| バックアップリング併用 | 21 ｛210｝ | 0.5 | ||
| PWLベアリング併用 | ー25～80 | |||
特徴
ピストン専用パッキンです。
シールリップをもった独特の両圧用ワンリング形状によりUパッキンと同等のシール性能を有し、ピストン部がコンパクトになります。
また、バックアップリング兼用軸受のPWLベアリングも用意されています。
シールリップをもった独特の両圧用ワンリング形状によりUパッキンと同等のシール性能を有し、ピストン部がコンパクトになります。
また、バックアップリング兼用軸受のPWLベアリングも用意されています。
寸法表

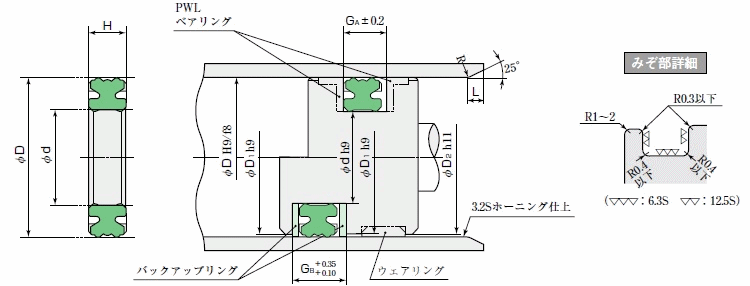

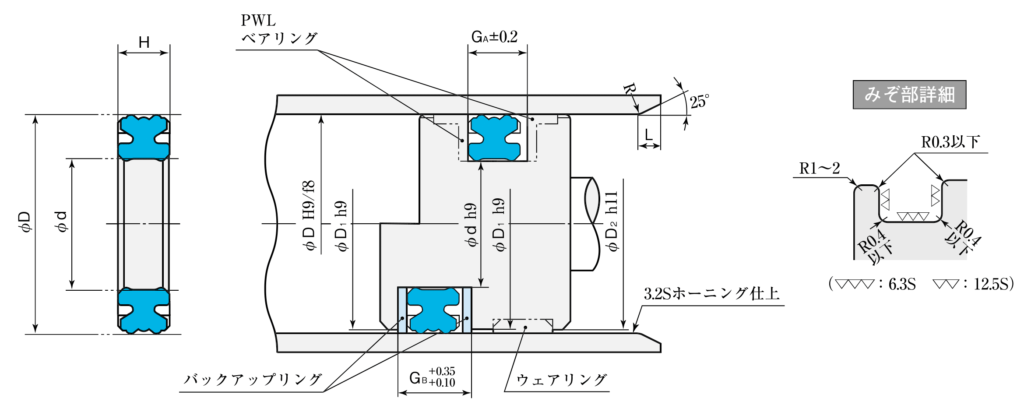

| パッキンおよびみぞ寸法 (単位：mm） | 指示コード | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| D | d | H | GA | GB | D1 | D2 | L | 標準(RN923) | 併用バック(PT111) |
| 40 | 30 | 6.5 | 7 | 11 | 39.5 | 38.5 | 2.5 | RGU-40A | TBC-40×30×2 |
| 45 | 35 | 6.5 | 7 | 11 | 44.5 | 43.5 | 2.5 | RGU-45A | TBC-45×35×2 |
| 50 | 40 | 6.5 | 7 | 11 | 49.5 | 48.5 | 2.5 | RGU-50A | TBC-50×40×2 |
| 55 | 45 | 6.5 | 7 | 11 | 54.4 | 53 | 2.5 | RGU-55A | TBC-55×45×2 |
| 60 | 50 | 6.5 | 7 | 11 | 59.4 | 58 | 2.5 | RGU-60A | TBC-60×50×2 |
| 63 | 53 | 6.5 | 7 | 11 | 62.4 | 61 | 2.5 | RGU-63A | TBC-63×53×2 |
| 65 | 55 | 6.5 | 7 | 12 | 64.4 | 63 | 2.5 | RGU-65A | TBC-65×55×2.5 |
| 70 | 60 | 6.5 | 7 | 12 | 69.4 | 68 | 2.5 | RGU-70A | TBC-70×60×2.5 |
| 75 | 65 | 6.5 | 7 | 12 | 74.4 | 73 | 2.5 | RGU-75A | TBC-75×65×2.5 |
| 80 | 67 | 8 | 8.5 | 13.5 | 79.4 | 78 | 3 | RGU-80A | TBC-80×67×2.5 |
| 85 | 72 | 8 | 8.5 | 13.5 | 84.4 | 83 | 3 | RGU-85A | TBC-85×72×2.5 |
| 90 | 77 | 8 | 8.5 | 13.5 | 89.4 | 88 | 3 | RGU-90A | TBC-90×77×2.5 |
| 100 | 85 | 9 | 10 | 16 | 99.4 | 98 | 4 | RGU-100A | TBC-100×85×3 |
| 断面形状 | 標準材質 | 名称 | 使用箇所 | 主用途 |
|---|---|---|---|---|
 |
布入りフェノール(PB201) | エスライトウェアリング（SWタイプ） | （ピストン専用） | |
 |
ポリアミド(PN104) | PWLベアリング | （ピストン専用） |
