OSYパッキン (ピストン専用)

標準材質: NBR(RN801)

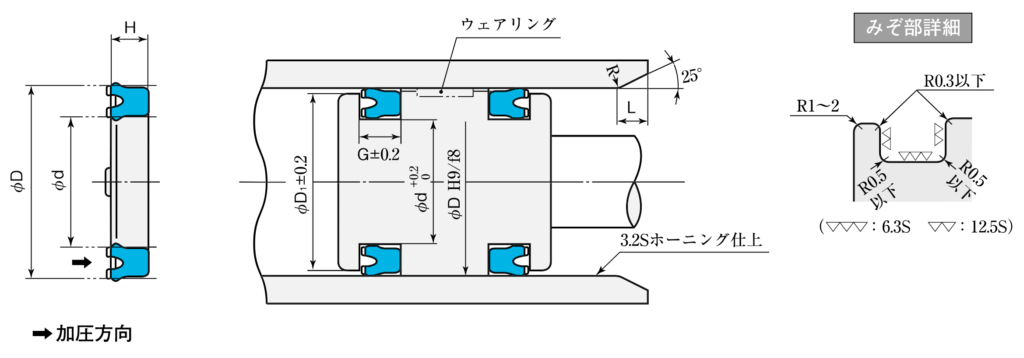

断面形状

OSY-1
OSY

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN801) OSYパッキン 5 {50} 1 ー10~80

特徴

低油圧およびエアハイドロシリンダのピストン専用パッキンです。
スティックスリップが発生しにくく、低圧、低速でも滑らかに作動します。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ●φD H9/f8は軸受方式により変わります。ウェアリング併用の場合は、ウェアリング寸法表をご参照ください。
  • ●単動使用の場合はチューブ面の粗さを1.6Sにしてください
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法(単位:mm) 指示コード
D d H G D1 L 標準(RN 801)
40 30 5.8 7 39 3 OSY-40
50 40 5.8 7 49 3 OSY-50
63 53 5.8 7 62 3 OSY-63
80 70 5.8 7 79 3 OSY-80
100 85 8.5 10 98.5 4 OSY-100
125 110 8.5 10 123.5 4 OSY-125
140 125 8.5 10 138.5 4 OSY-140
160 145 8.5 10 158.5 4 OSY-160
180 165 8.5 10 178.5 4 OSY-180
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
