NMYパッキン (ロッド専用)

標準材質: NBR(RN906)

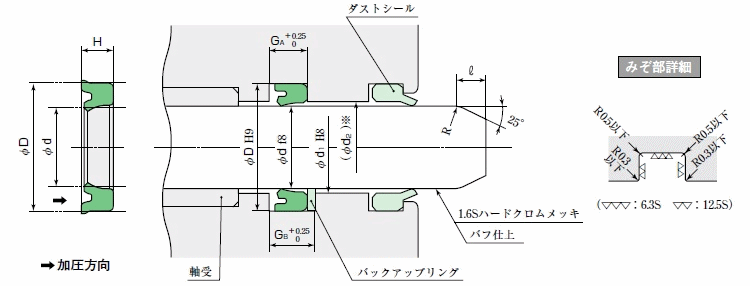

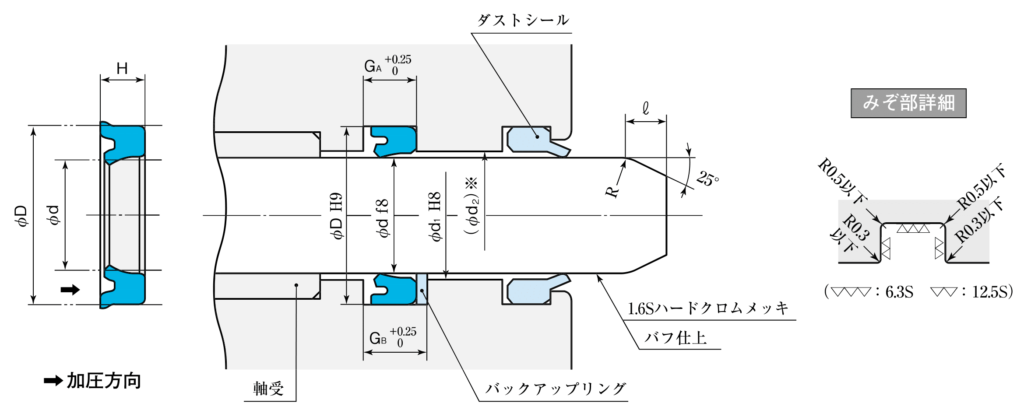

断面形状

NMY-1
NMY

使用範囲

標準材質
材質番号 常用最高圧力 MPa {kgf/㎠} 最高速度
(m/s)
温度
(℃)
NBR(RN906) NMYパッキン〈はみ出しすきま H9/f8〉 14 {140} 0.5 ー10~80
バックアップリング併用 21 {210}

特徴

JIS B 2401 P系列のOリングと互換性のある小断面設計のロッド専用Uパッキンです。
Oリングよりシール性が良く、優れた摩擦特性をもっています。

備考

  • ●パッキンは上図のように方向性があります。装着方向にご注意ください。
  • ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
  • ※バックアップリングを併用しないときの(φd2)寸法は、シールのはみ出し限界曲線をご参照ください。
  • ※仕上記号の表面粗さの標準数列については、こちらをご参照ください。

寸法表

パッキンおよびみぞ寸法 (単位:mm) 指示コード
NMYパッキン 併用バック(PT101)
D H GA GB d1
(参考)
標準(RN 906) バイアスカットタイプ エンドレスタイプ
3 6 2.1 2.5 3.9 3.2 1.5 NMY-3 T2 P-3 T3 P-3
4 7 2.1 2.5 3.9 4.2 1.5 NMY-4 T2 P-4 T3 P-4
5 8 2.1 2.5 3.9 5.2 1.5 NMY-5 T2 P-5 T3 P-5
6 9 2.1 2.5 3.9 6.2 1.5 NMY-6 T2 P-6 T3 P-6
7 10 2.1 2.5 3.9 7.2 1.5 NMY-7 T2 P-7 T3 P-7
8 11 2.1 2.5 3.9 8.2 1.5 NMY-8 T2 P-8 T3 P-8
9 12 2.1 2.5 3.9 9.2 1.5 NMY-9 T2 P-9 T3 P-9
10 13 2.1 2.5 3.9 10.2 1.5 NMY-10 T2 P-10 T3 P-10
10 14 2.8 3.2 4.4 10.3 1.5 NMY-10A T2 P-10A T3 P-10A
12 16 2.8 3.2 4.4 12.3 1.5 NMY-12 T2 P-12 T3 P-12
14 18 2.8 3.2 4.4 14.3 1.5 NMY-14 T2 P-14 T3 P-14
15 19 2.8 3.2 4.4 15.3 1.5 NMY-15 T2 P-15 T3 P-15
16 20 2.8 3.2 4.4 16.3 1.5 NMY-16 T2 P-16 T3 P-16
18 22 2.8 3.2 4.4 18.3 1.5 NMY-18 T2 P-18 T3 P-18
20 24 2.8 3.2 4.4 20.3 1.5 NMY-20 T2 P-20 T3 P-20
25 31 4.2 4.7 6 25.3 3 NMY-25 T2 P-25 T3 P-25
30 36 4.2 4.7 6 30.3 3 NMY-30 T2 P-30 T3 P-30
  • ★ご注文・お問い合わせは、指示コードにてご指示ください。*の指示コードは変更となりました。旧指示コードはこちらをご参照ください。
  • ★表中、指示コードの文字が青色の製品は在庫しております。
  • ★パッキンの指示コードがイタリック体の製品は、金型の有無を確認後ご手配ください。
    また、金型が廃棄されている場合は型代が必要となります。
  • ★パッキンは保管に適するよう包装されています。取扱い・保管方法についてはご注意をご参照ください。
