1.挤出破损

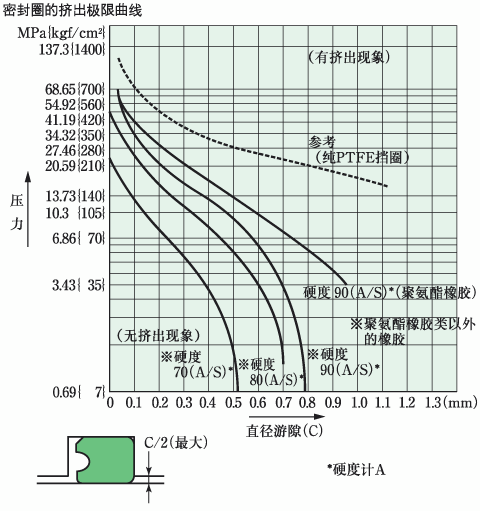

相对于使用的压力，如果挤出游隙较大，则密封件的腰部被压入游隙而发生破损。请并用挡圈，或参照密封圈的挤出极限曲线图，采用适当的游隙。此外，请注意槽棱角部的倒角、活塞及活塞杆的偏心不要过大。在支撑导向环上使用耐磨环时，游隙会变大，因此，请参考密封圈的挤出极限曲线图，进行适当的设计。
密封件的情况

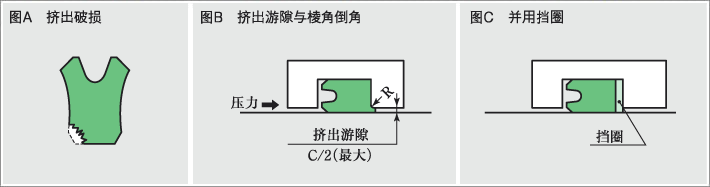

- 密封件腰部的一部分或全周缺损。（参照图A）
- 开始时，密封件底面的圆周方向有压痕。
原因
- 挤出游隙（C/2）过大。（参照图B）
- 槽棱角的倒角（R）过大。（参照图B）
对策
- 设置适当的挤出游隙。（参照图表）
- 并用挡圈。（参照图C）
要点
- 注意槽棱角的倒角、活塞及活塞杆的偏心不要过大。
- 在支撑导向环上使用耐磨环时，并用垫圈。
- 特别是在动作频率高、高温等条件下，即使是标准以下的压力/游隙，也要并用挡圈。
- 施加冲击性压力时，并用PG环。
