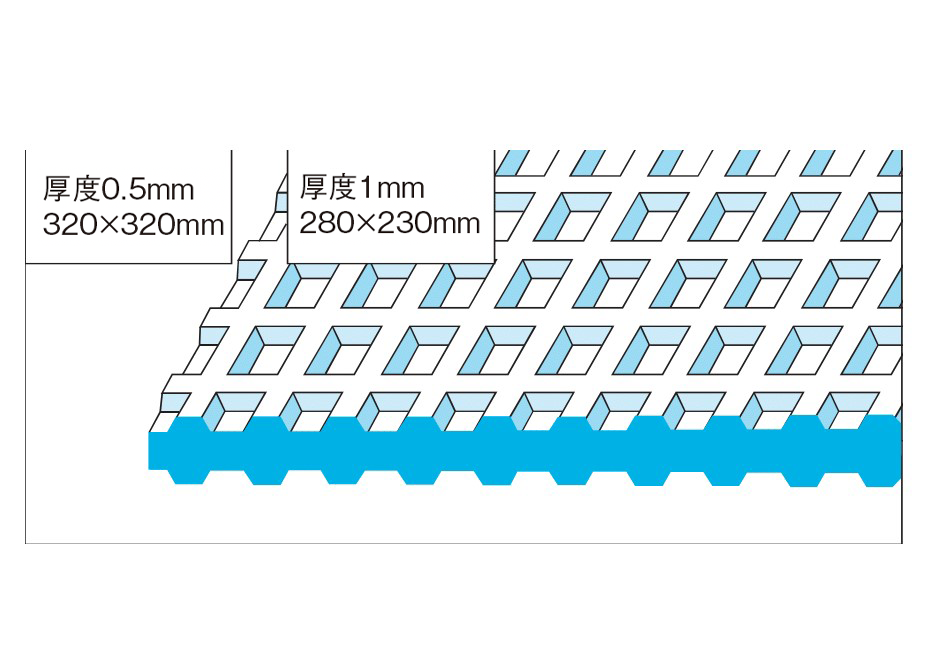

截面形状
- 标准垫片有下列2种。
- 网格橡胶垫可以提供垫板、要求形状的任意一种，按照要求形状订购时，需要冲压模具费。
本公司开发的气压用橡胶垫片。
通过垫片表面形成的网眼结构，不仅可以减少使用传统橡胶垫
片出现的拧紧时伸长的问题，还发挥出更加卓越的密封性能。
特征
- 1.只要较小的拧紧力，就能与对象面紧贴，密封性卓越。
- 2.基本上不会因拧紧而导致橡胶伸长。
- 3.不会令对象面腐蚀或粘附。
- 4.耐候性、耐水性、耐油性卓越。
- 5.可以制作（冲压）成要求形状。
备注
关于网格橡胶垫的形状设计以及规格选定的要领请参考下表。
尺寸表
| 项目/厚度 | 1mm | 0.5mm | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 材质 | SAPLATIC RD914 （特殊成分NBR Hs90） |
SAPLATIC RN917 （特殊成分NBR Hs90） |
||||||||||||||||||||||||
| 使用温度范围 | －30～80℃ | |||||||||||||||||||||||||
| 公差 | 厚度 |
|
|
|||||||||||||||||||||||
| 形状尺寸 | ||||||||||||||||||||||||||
| 75以下 | 超过75, 100以下 |
超过100, 150以下 |
超过150, 200以下 |
超过200 | ||||||||||||||||||||||
| ±0.45mm | ±0.6mm | ±0.9mm | ±1.2mm | ±（尺寸×0.006） | ||||||||||||||||||||||
| 最小设计宽度 | 3mm | 2mm | ||||||||||||||||||||||||
| 推荐表面压力 | 1～5MPa ｛10～50kgf／c㎡｝ |
2～6MPa ｛20～60kgf／c㎡｝ |
||||||||||||||||||||||||
- ★除了上述NBR材质之外，还可以制作用于耐热与耐药品的氟橡胶垫片和用于加强耐臭氧的HNBR材质垫片。请咨询销售部门。
- ★为了适于保管，垫片已被包装。关于使用与保管方法，请参照注意事项。
- ★拧紧面加工粗糙度 : 12.5～25S
- ★请不要令油、润滑脂、润滑剂等粘附在拧紧面上。
- ★密封圈、密封件的性能测试、材料测试也能够实施。关于详情请咨询。
主な用途
气压设备
- ●电磁阀体/盖/支架用
- ●控制阀体/盖用
- ●气缸盖用
- ●干燥机体用
电机部件
- ●开关类防尘/防水用
- ●接点防护罩用
铁路车辆用设备
- ●门自动开关装置/罩用
- ●制动气缸盖用
- ●齿轮箱/盖用
- ●配管接口用
